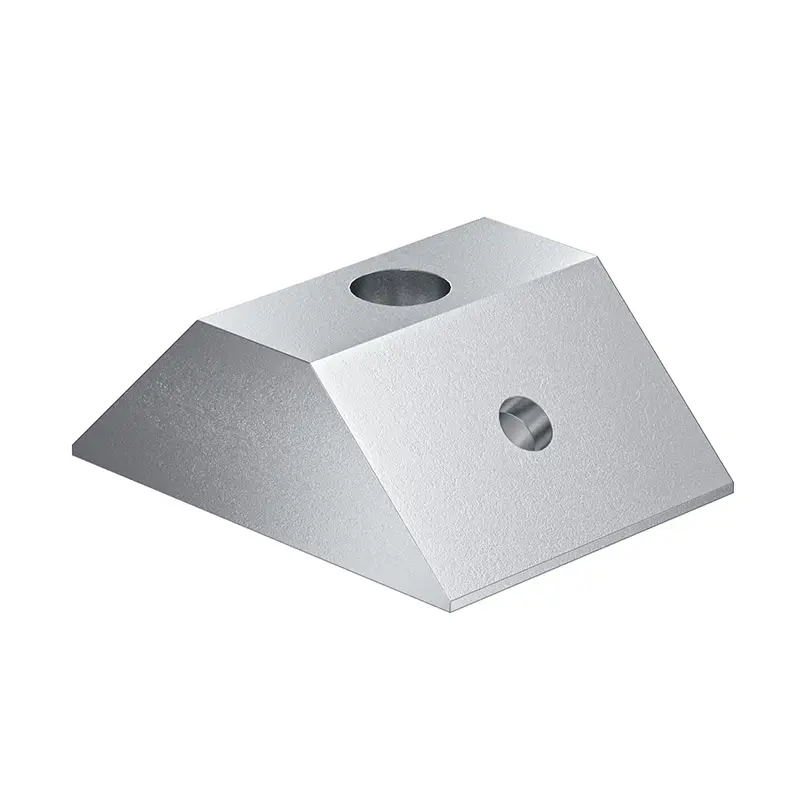

Der Fachwerkknoten 5 aus gleitgeschliffenem Aluminium eignet sich für die Herstellung von Trägerkonstruktionen der Serie 40 in beliebiger Höhe. Somit können große Weiten überwunden, bzw. große Lasten getragen werden. Einsatzmöglichkeiten finden sich z.B. beim Bau von Linearachs-Portalen sowie im Messebau. Der Knoten verbindet 2 Profile mk 2040.01 miteinander auf einem Profil der Serie 40.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

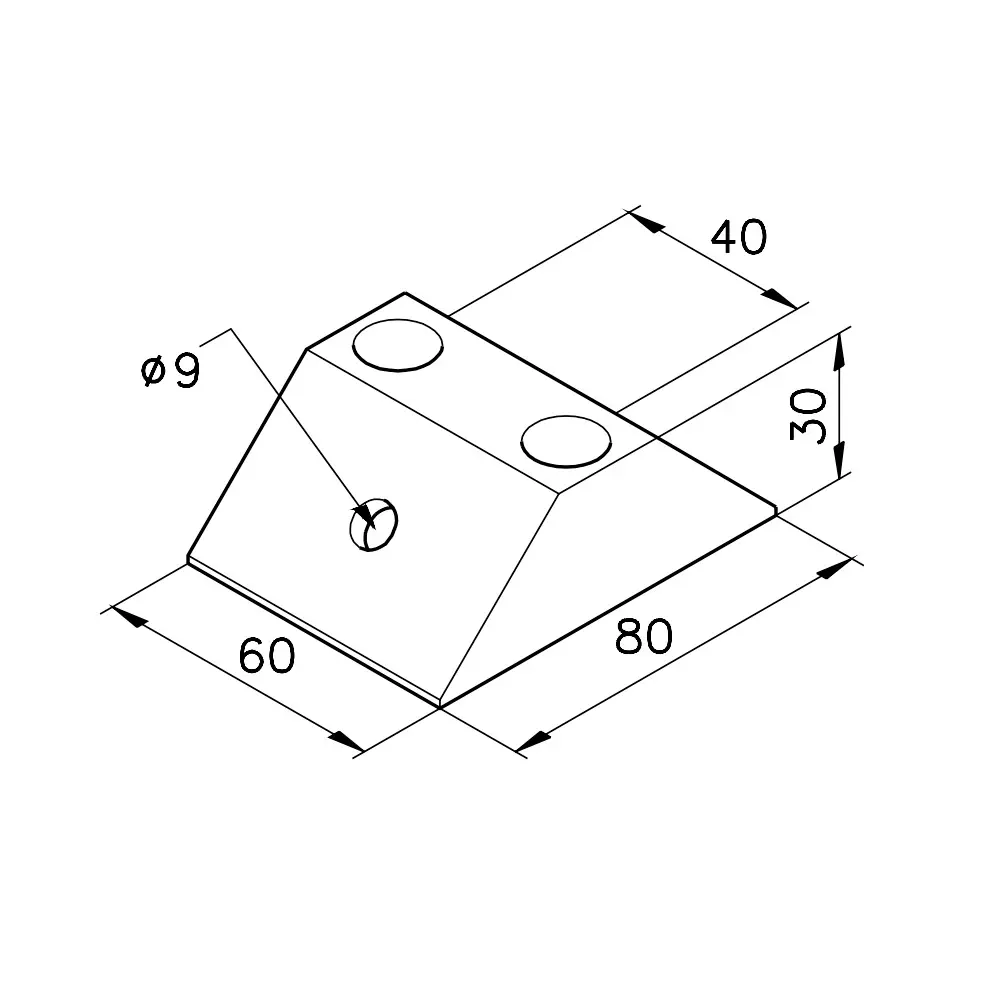

- Abmessungen [mm]
-
80 x 60 x 30
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
4
- Gewicht [kg]
-
0,22
- Gewicht
-
0,22 kg
