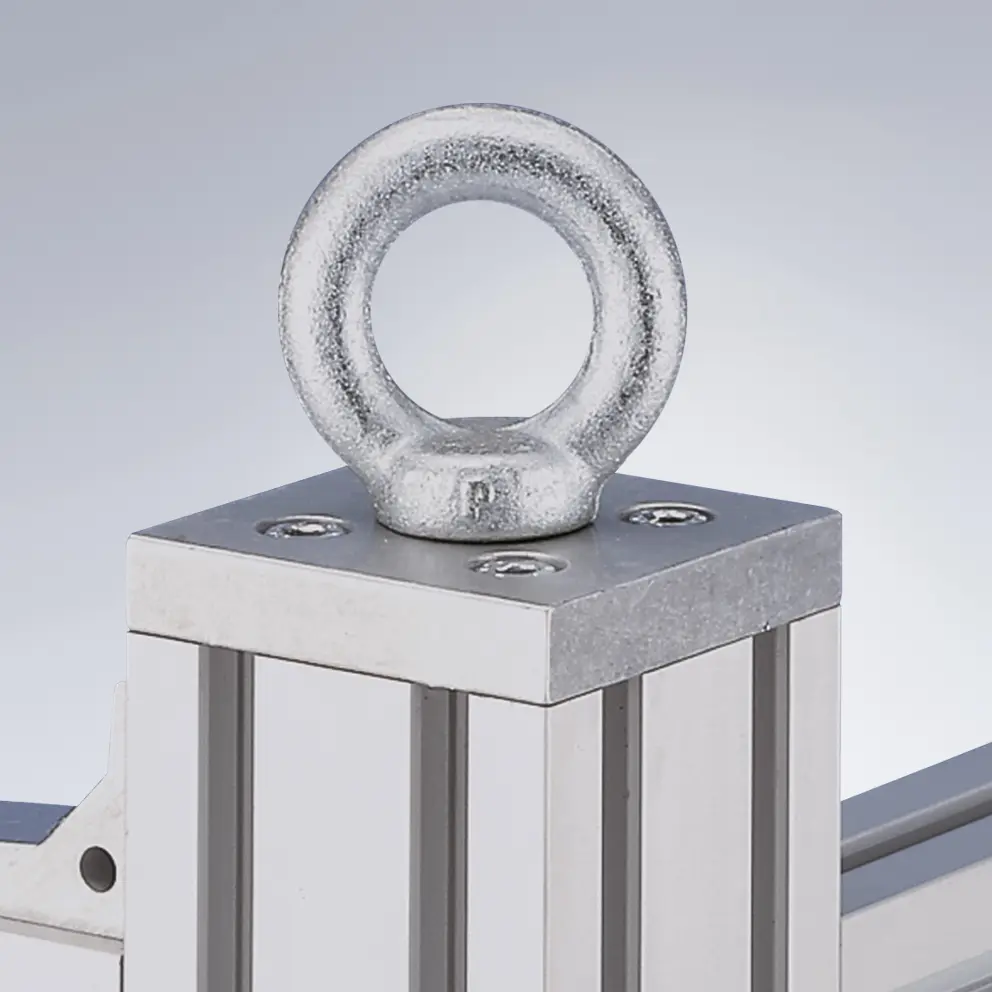

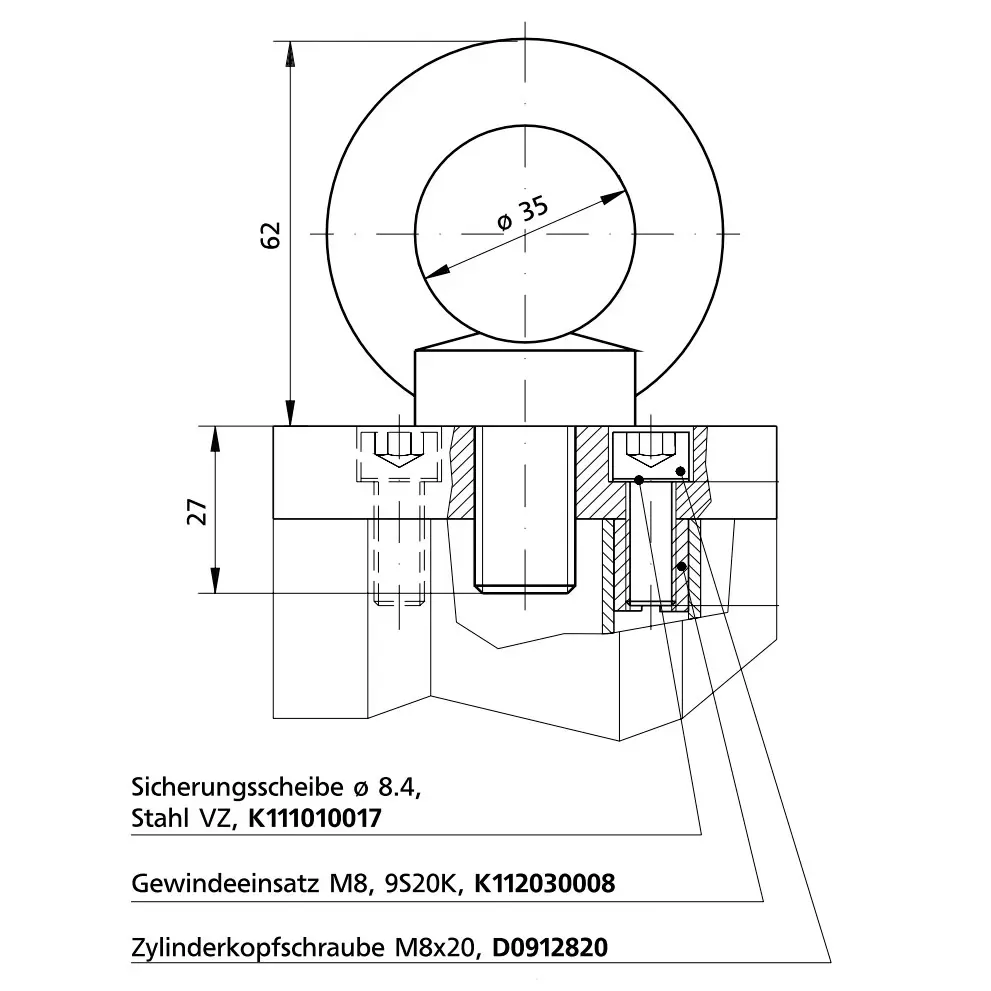

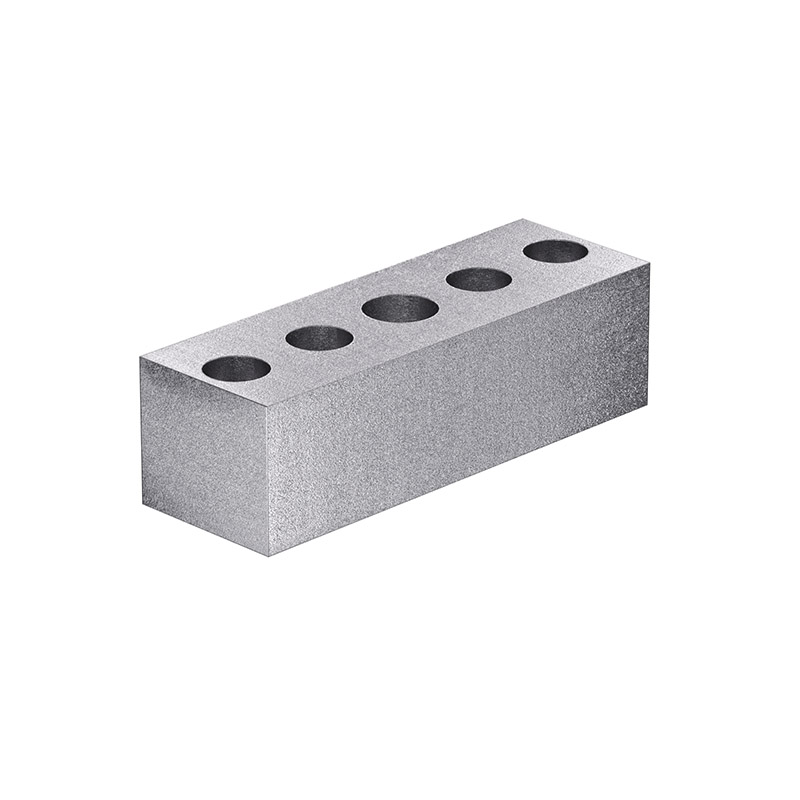

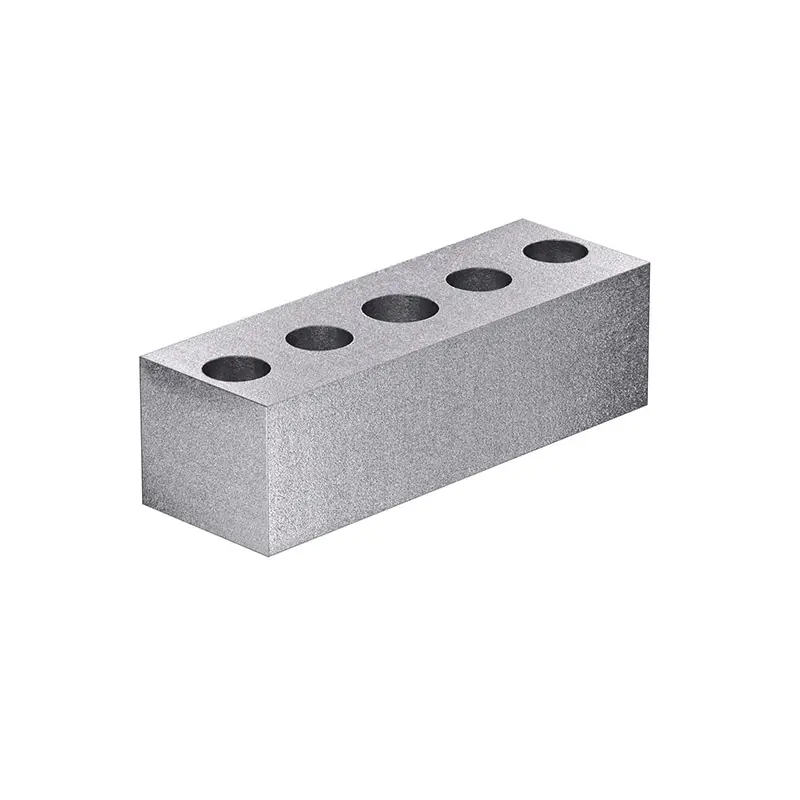

Die Platte 4 für die Serie 40 und 50 aus verzinktem Stahl hat Abmessungen von 120x40x35 mm und eine Tragfähigkeit von 12.000N. Die Platte dient der stirnseitigen Anbringung der Ringschraube D058020 an Profilen der Serien 40 und 50.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

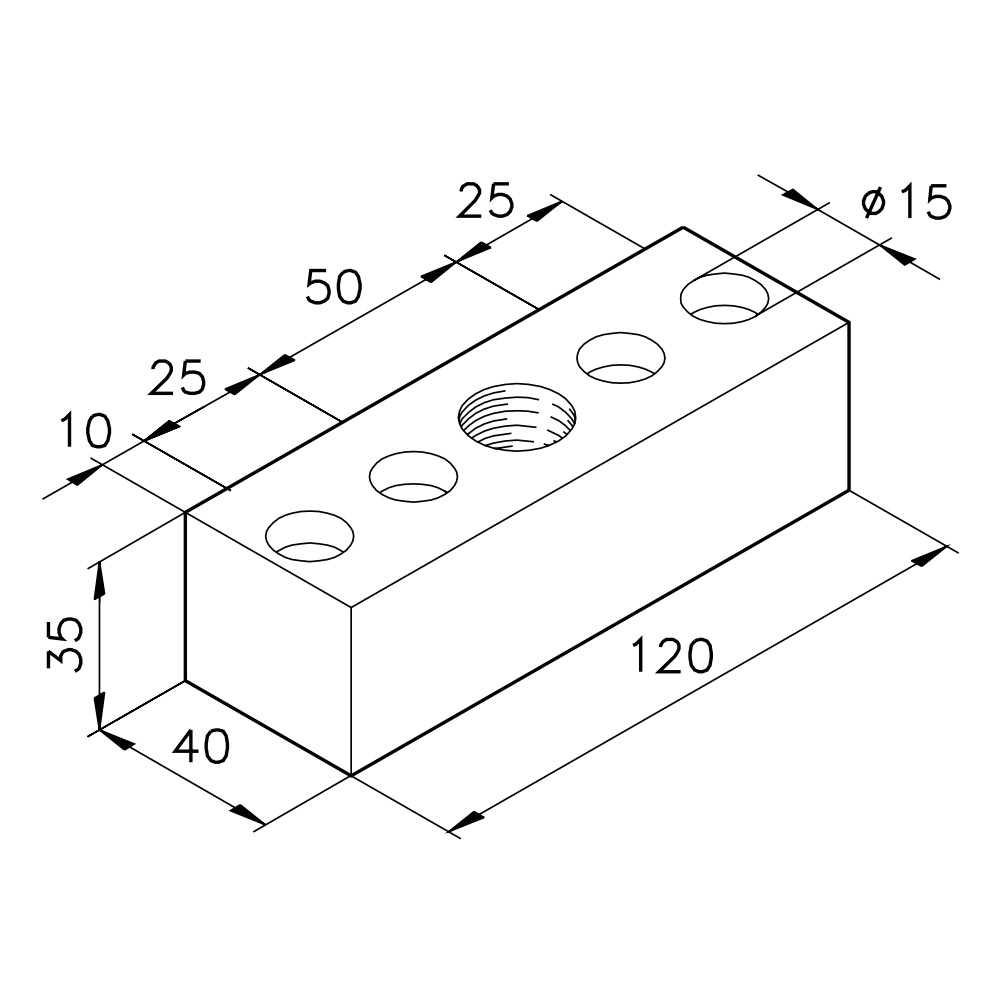

- Abmessungen [mm]
-
120 x 40 x35
- Gewinde [mm]
-
M20
- Tragfähigkeit [N]
-
12000
- Gewicht [kg]
-
1,15
- Gewicht
-
1,145 kg
