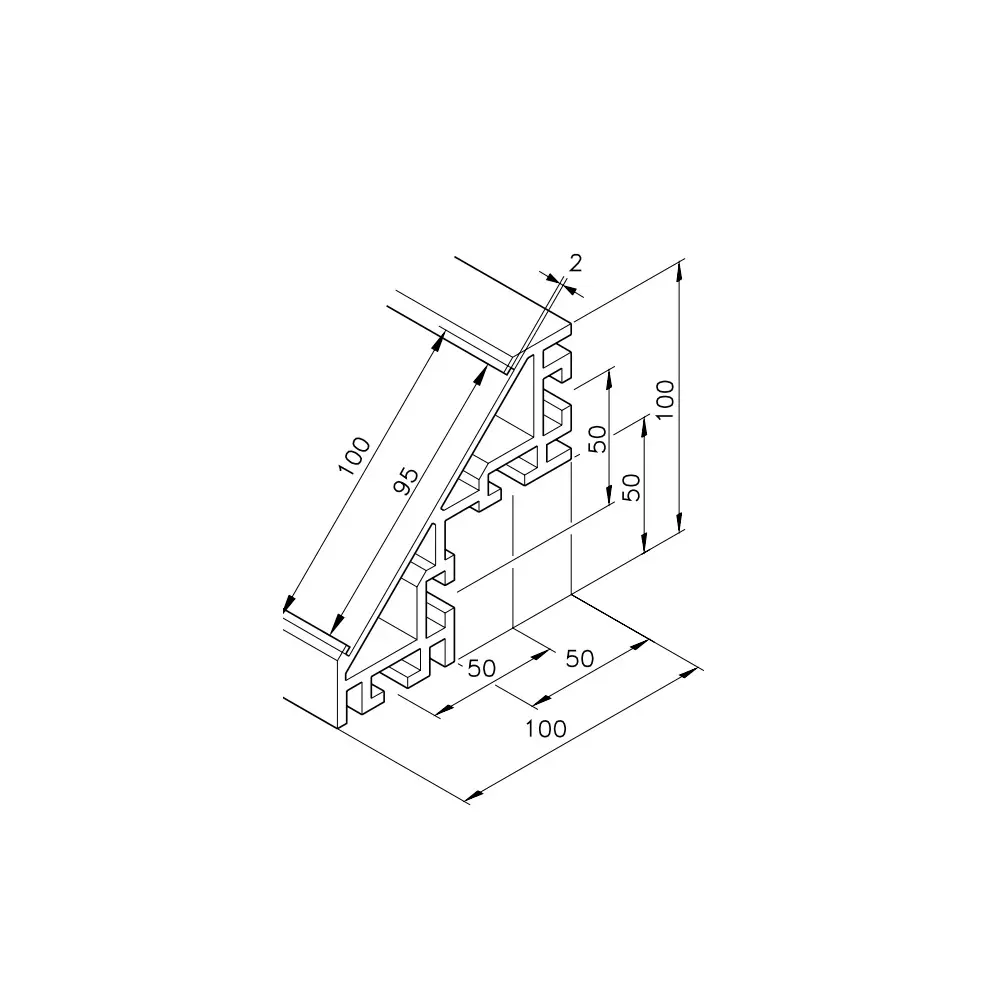

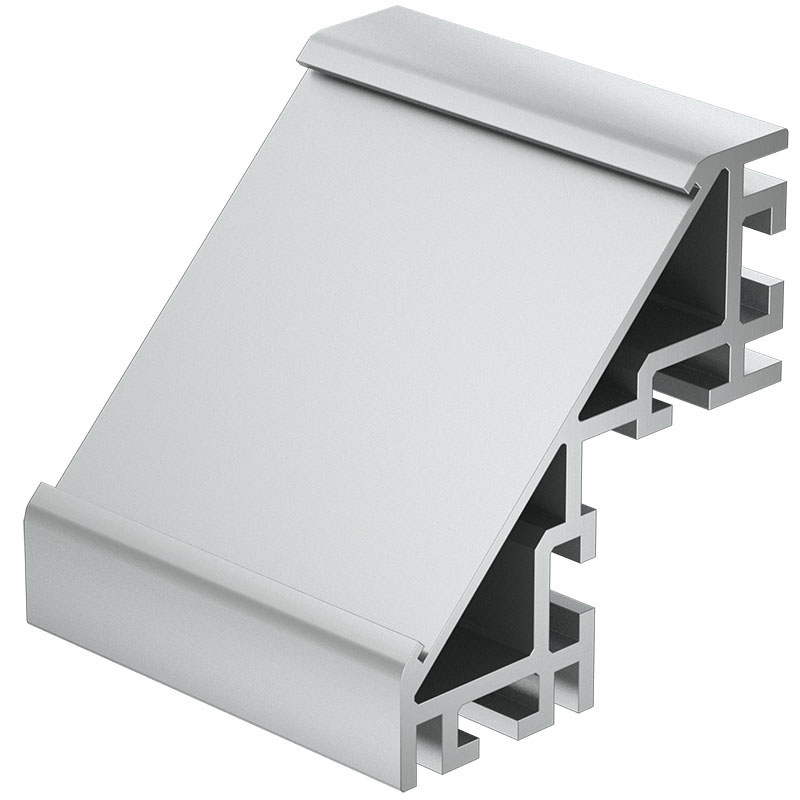

Das Konstruktionsprofil mk 2027 hat einen Querschnitt von 100x100 mm (Rastermaß 50x50 mm) und verfügt über eine diagonal abgeschrägte, geschlossene Seite. Neben den 4 Systemnuten, die jeweils in 90° zueinander stehen, hat das Profil noch weitere, kleinere Nuten von 2,7 mm zur Befestigung von Flächenelementen. Somit bleibt die Hauptnut, beispielsweise für Winkel frei. Die klassischen Einsatzgebiete der Serie 50 sind schwere Maschinengestelle, Rahmen mit hohen statischen Belastungen und tragende Konstruktionen.

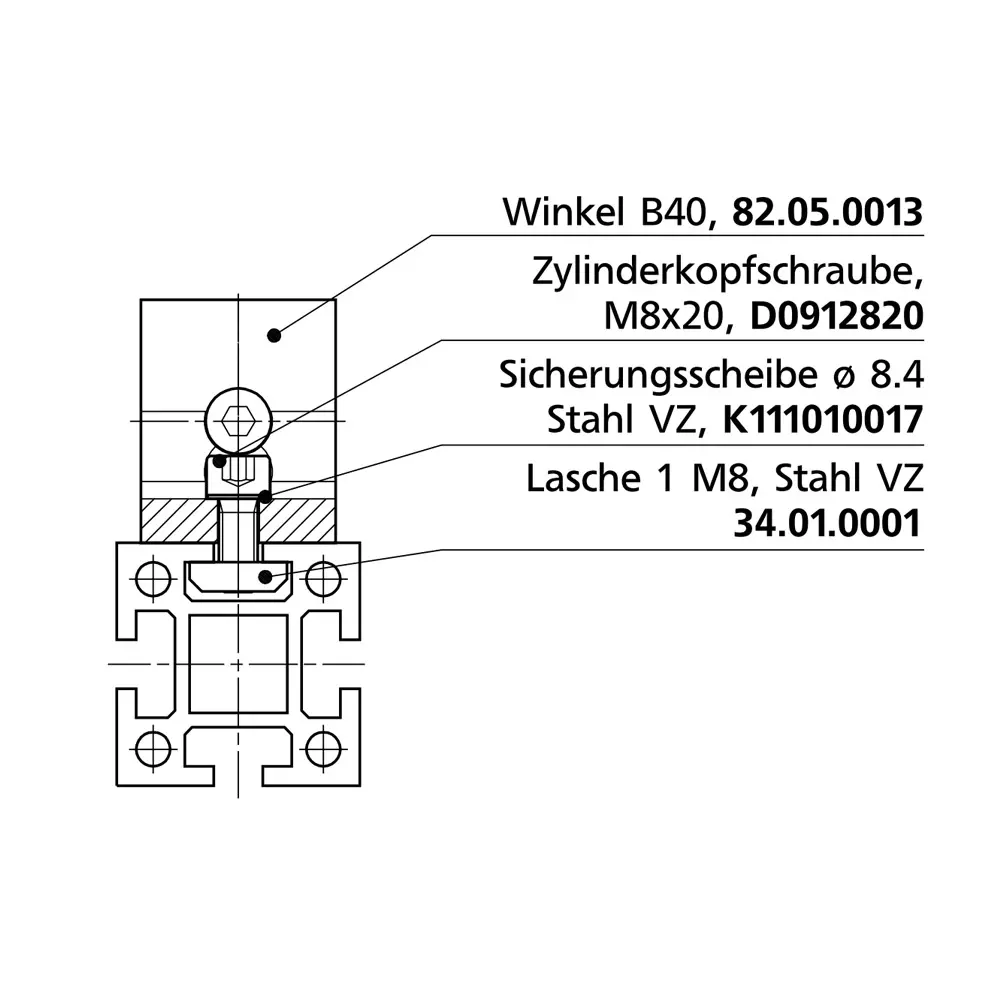

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die äußeren Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,7 F28), eloxiert
- Querschnitt [mm]
-
100 x 100
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
4,62
- Fläche A [m²]
-
1710
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
152
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
152
- Widerstandsmoment um x-Achse Wx [cm³]
-
28,7
- Widerstandsmoment um y-Achse Wy [cm³]
-
28,7
- Gewicht
-
23,562 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
