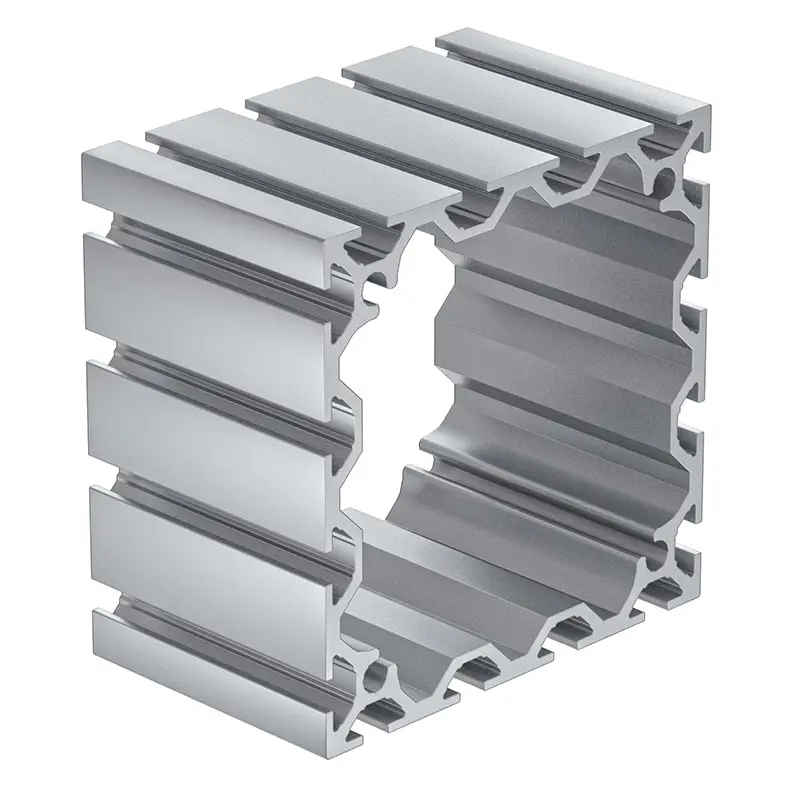

Aluprofil 160x160 / mk 2040.09

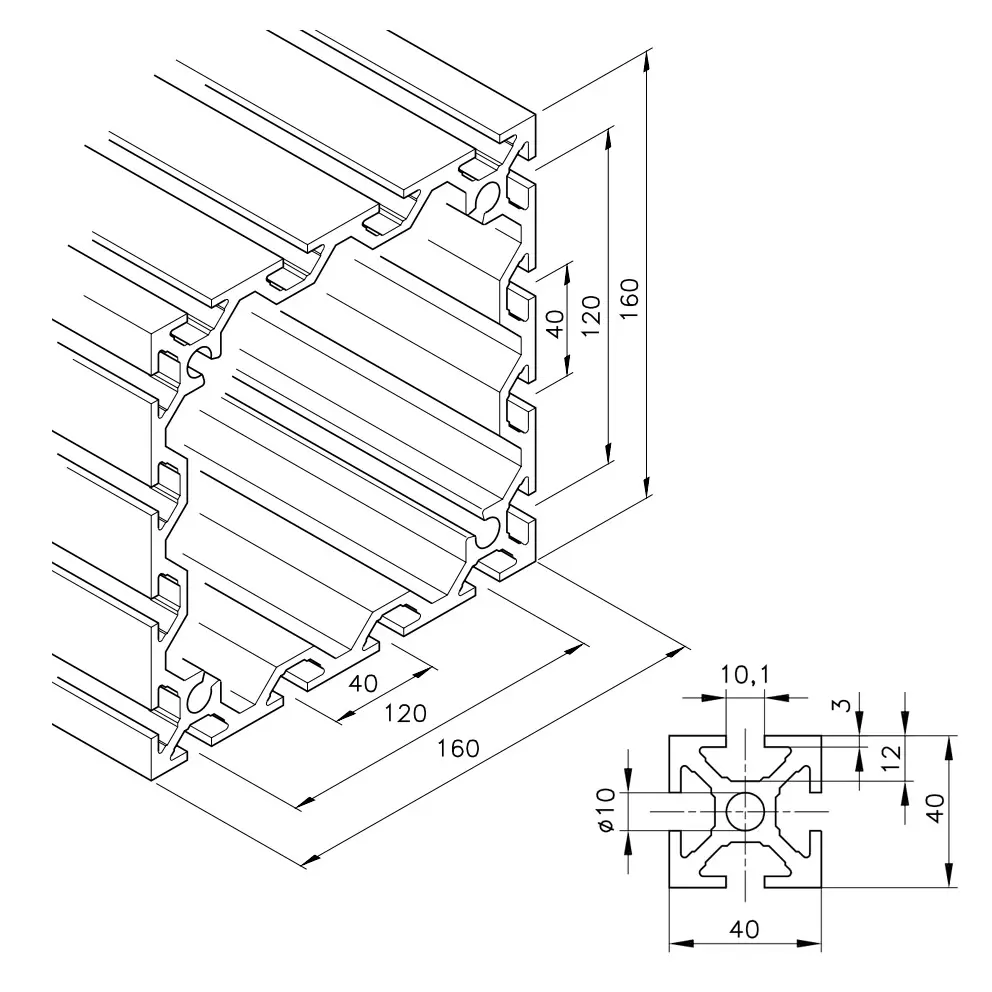

Das Konstruktionsprofil mk 2040.09 hat einen Querschnitt von 160x160 mm und verfügt über 4 offene Seiten mit insgesamt 16 offenen Systemnuten. Die klassischen Einsatzgebiete der Serie 40 sind leichtere Maschinengestelle, Schutzeinrichtungen, Montagearbeitsplätze, Messebau und Arbeitsplattformen.

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.

Profilserie

Serie 40

Nut [mm]

10

Material

Aluminium (AlMgSi 0,5 F25), eloxiert

Querschnitt [mm]

160 x 160

Lagerlänge [mm]

5100

Masse m [kg/m]

11,4

Fläche A [m²]

4220

Gewicht

58,14 kg
