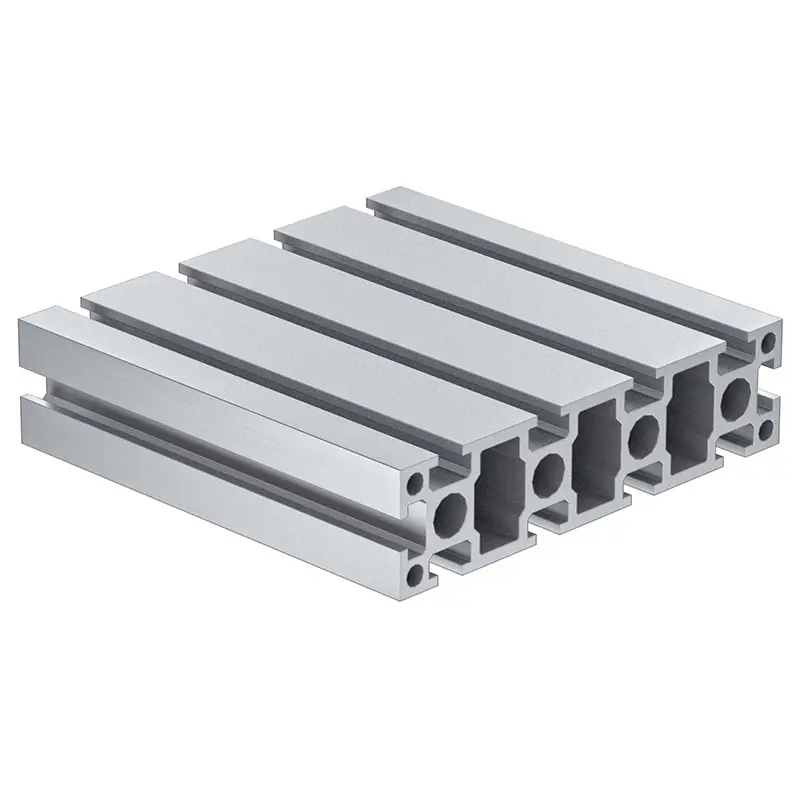

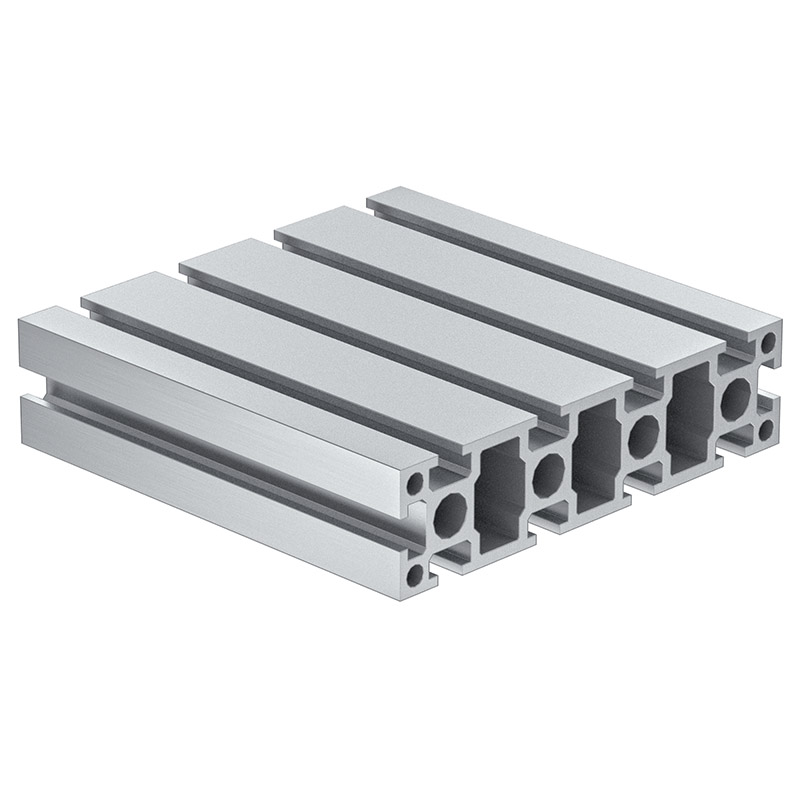

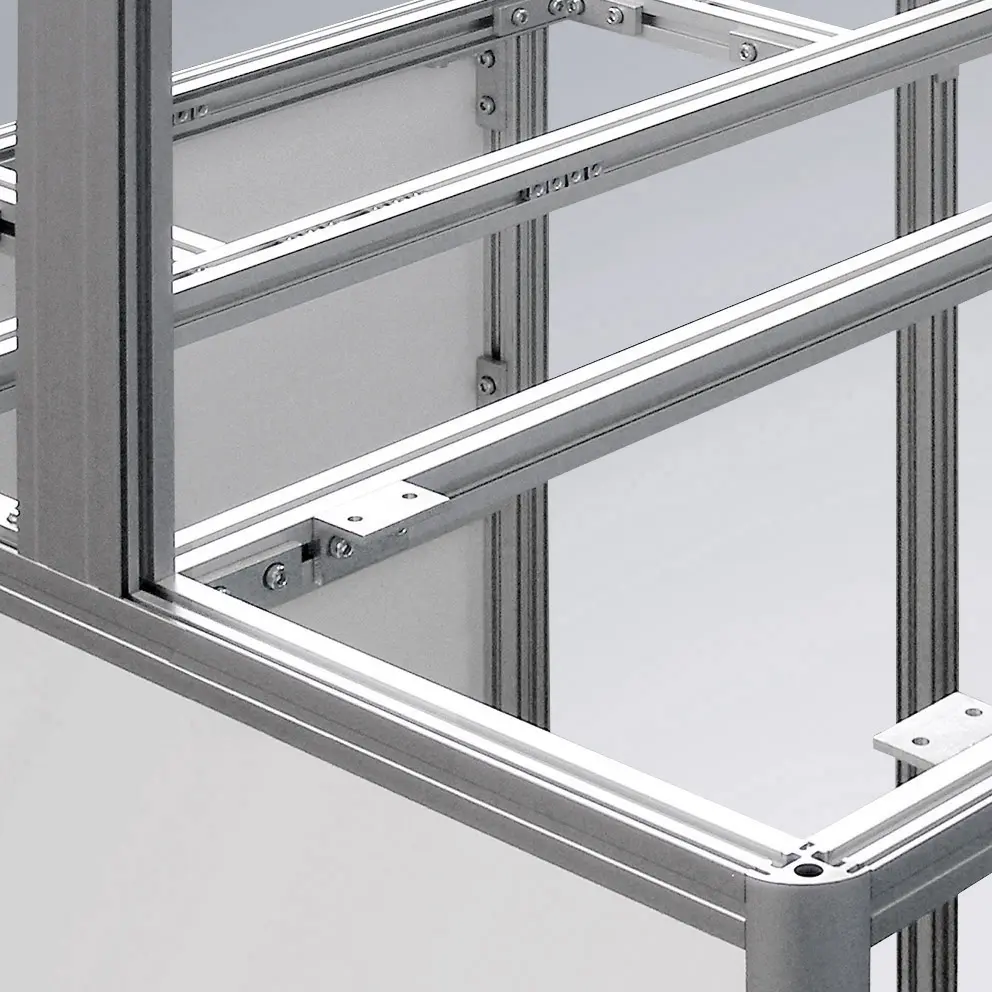

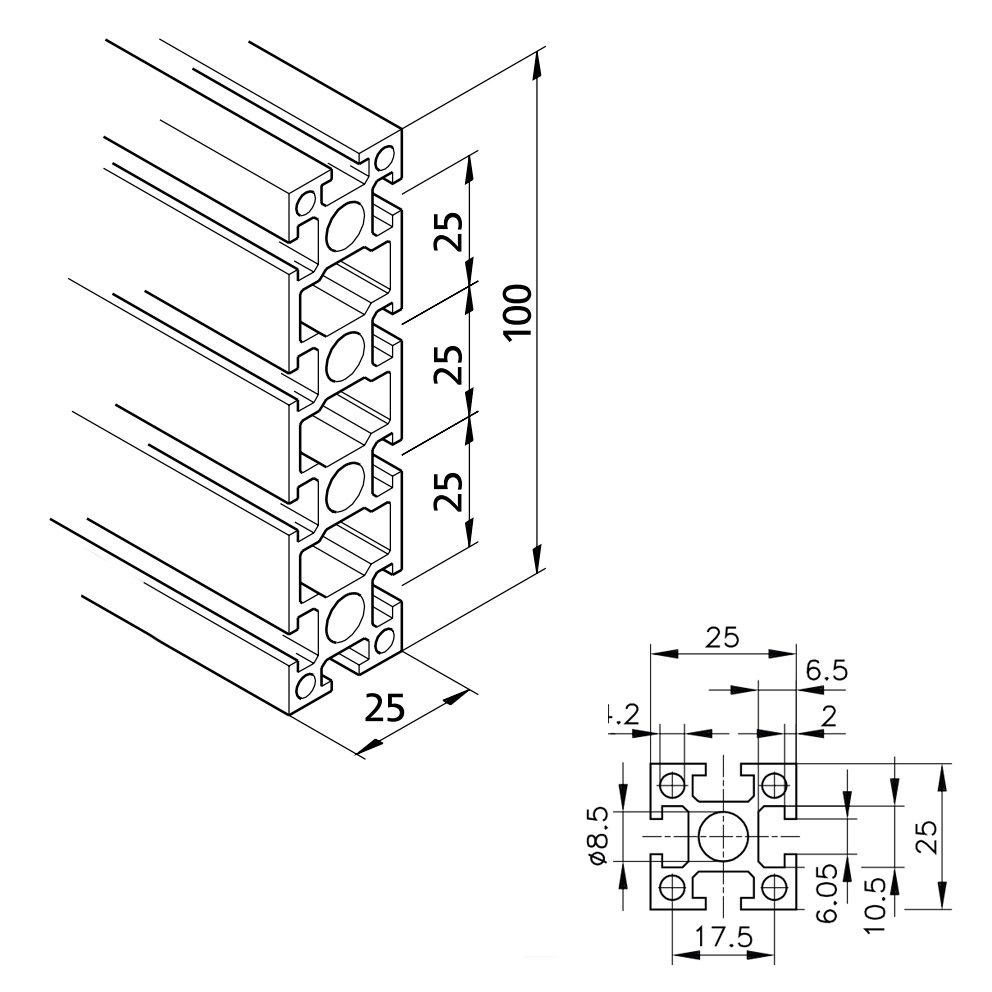

Das Konstruktionsprofil mk 2025.03 hat einen Querschnitt von 25x100 mm und verfügt über 4 offene Seiten mit insgesamt 10 offenen Systemnuten. Die klassischen Einsatzgebiete der Serie 25 sind leichte Gestelle, Vitrinen, Versuchsaufbauten, Mess- und Prüfeinrichtungen sowie Elektronikgehäuse.

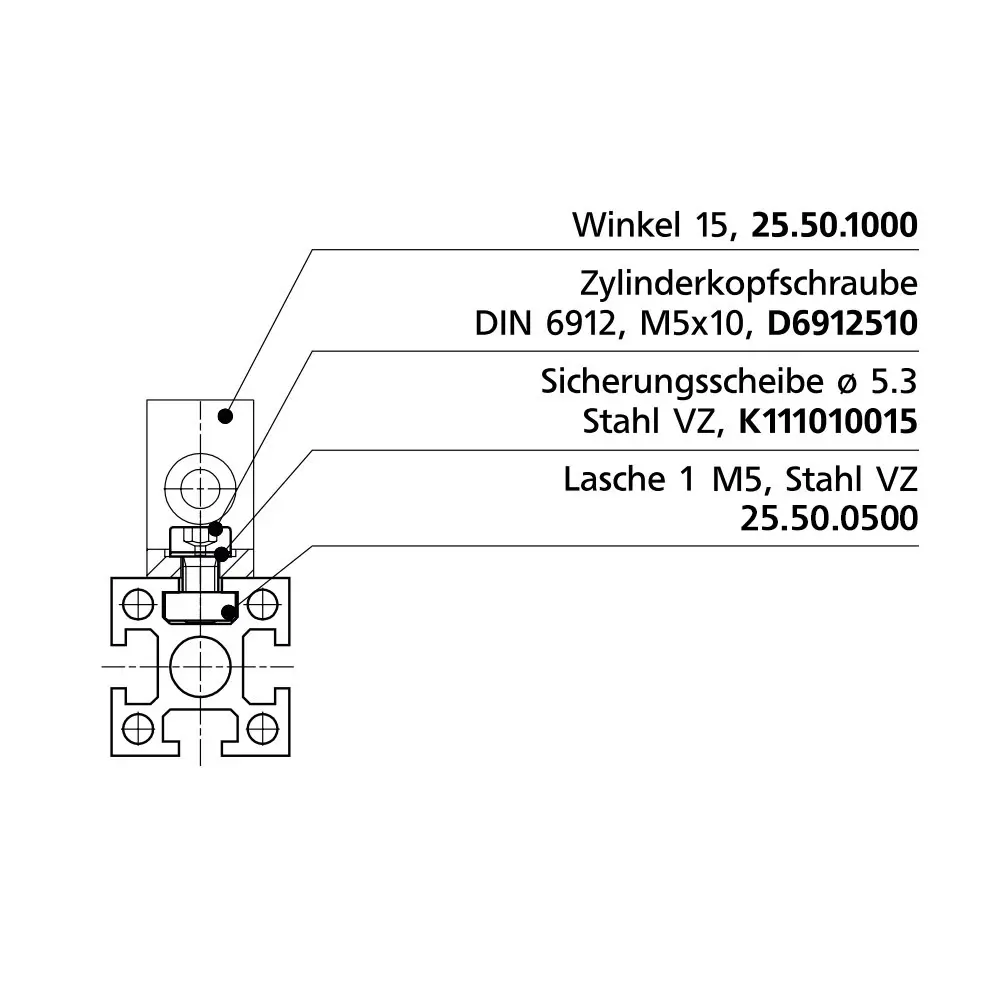

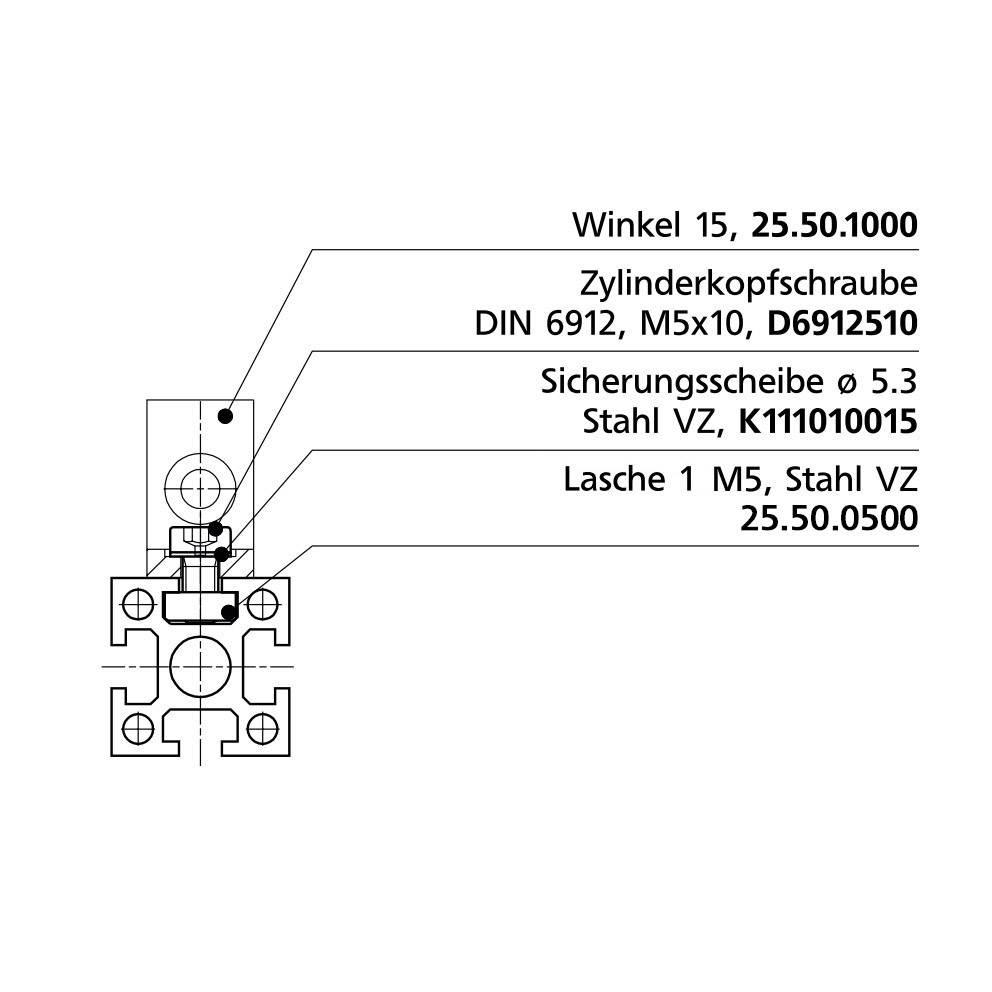

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 6 mm und die Nuttiefe von 6,5 mm ist für die Verwendung von DIN-Schrauben M5 ausgelegt, wobei auch M4 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils ausgelegt.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert
- Querschnitt [mm]
-
25 x 100
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
2,55
- Fläche A [m²]
-
945
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
87
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
6,44
- Polares Flächenträgheitsmoment It [cm⁴]
-
6,53
- Widerstandsmoment um x-Achse Wx [cm³]
-
17,4
- Widerstandsmoment um y-Achse Wy [cm³]
-
5,15
- Polarer Widerstandsmoment Wp [cm³]
-
3,03
- Gewicht
-
13,005 kg
Profildaten

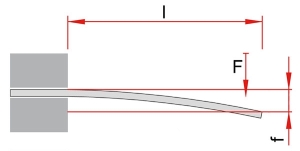

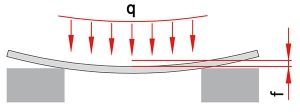

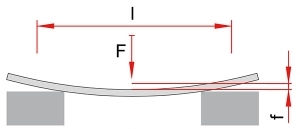

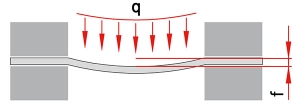

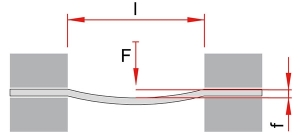

| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
