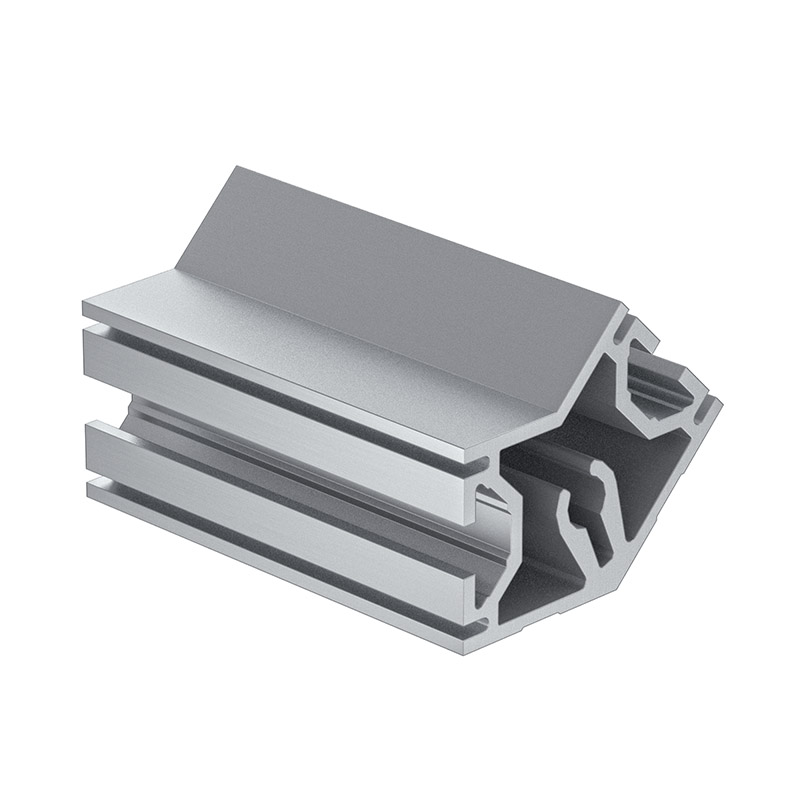

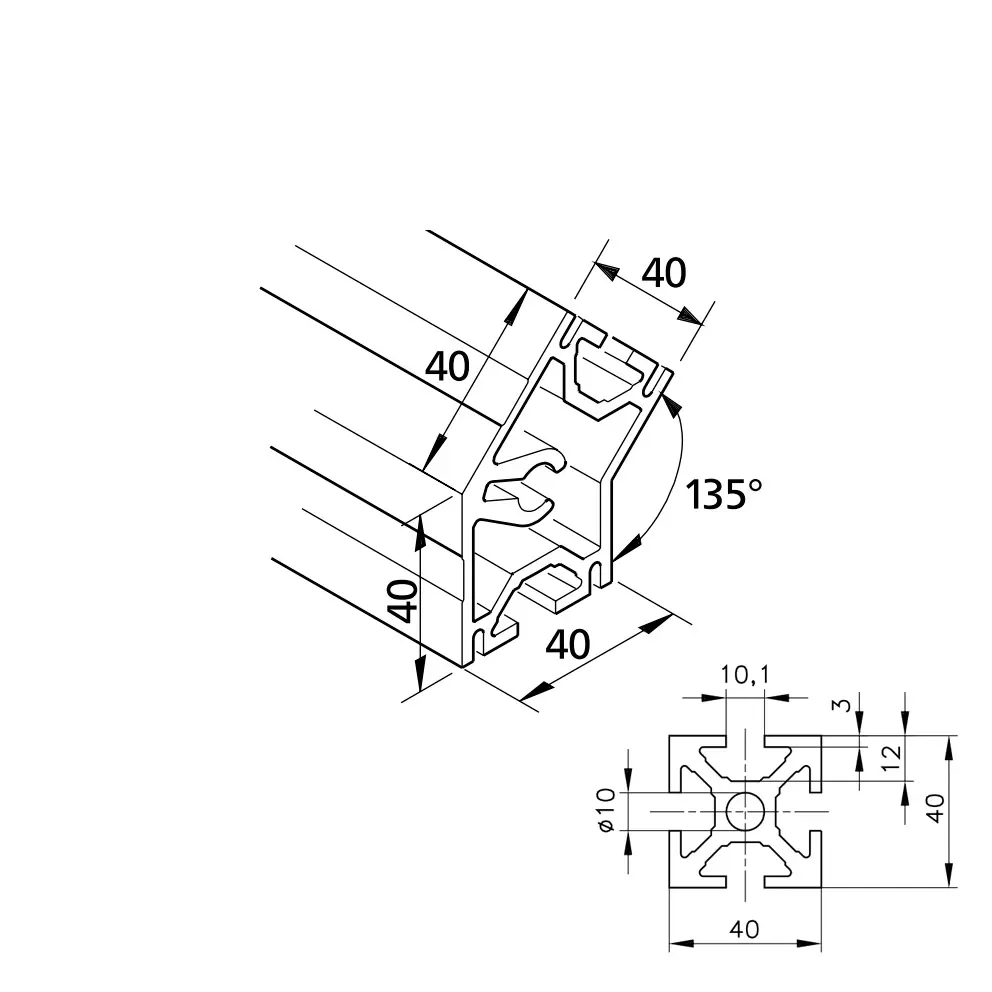

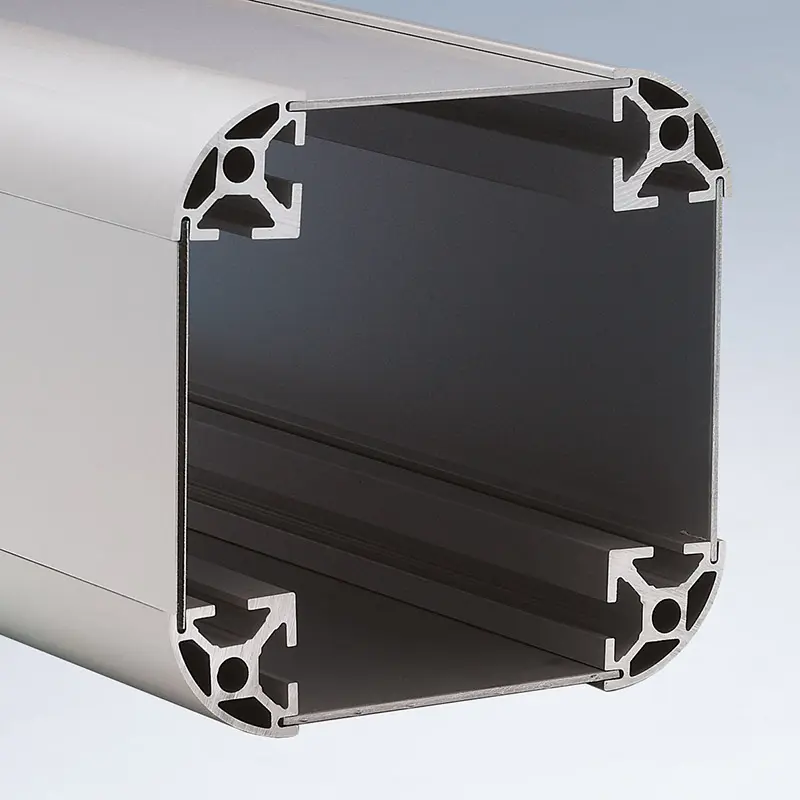

Das Konstruktionsprofil mk 2040.19 hat einen Querschnitt von 56x67 mm (Rastermaß 40x40 mm) und verfügt über eine 135° abgewinkelte, geschlossene Seite. Neben den 2 Systemnuten, hat das Profil noch weitere, kleinere Nuten von 2,7 mm zur Befestigung von Flächenelementen. Somit bleibt die Hauptnut, beispielsweise für Winkel frei. Klassische Einsatzgebiete sind Konstruktionen mit besonderen optischen Ansprüchen, wie z.B. Messeexponate, Schutzhauben und Vitrinen.
Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich v Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert
- Querschnitt [mm]
-
56 x 67
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
2,54
- Fläche A [m²]
-
943
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
22,1
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
30,5
- Widerstandsmoment um x-Achse Wx [cm³]
-
6,64
- Widerstandsmoment um y-Achse Wy [cm³]
-
8,1
- Gewicht
-
12,954 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
