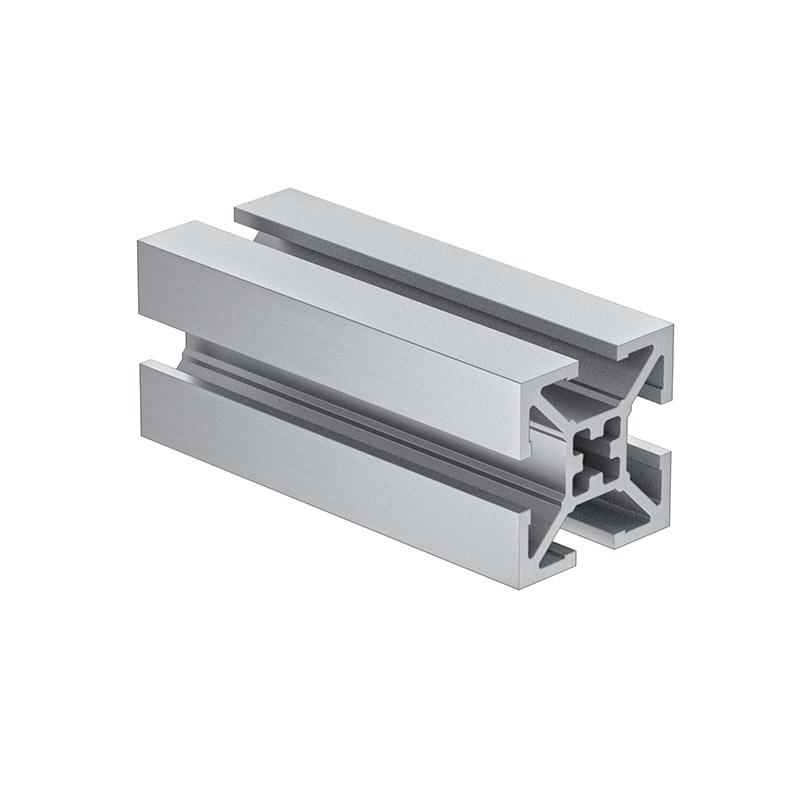

• Konstruktionsprofil mk 2040.31 (extra leicht)
  • Podest montiert aus diversen Profilen der Serie 40

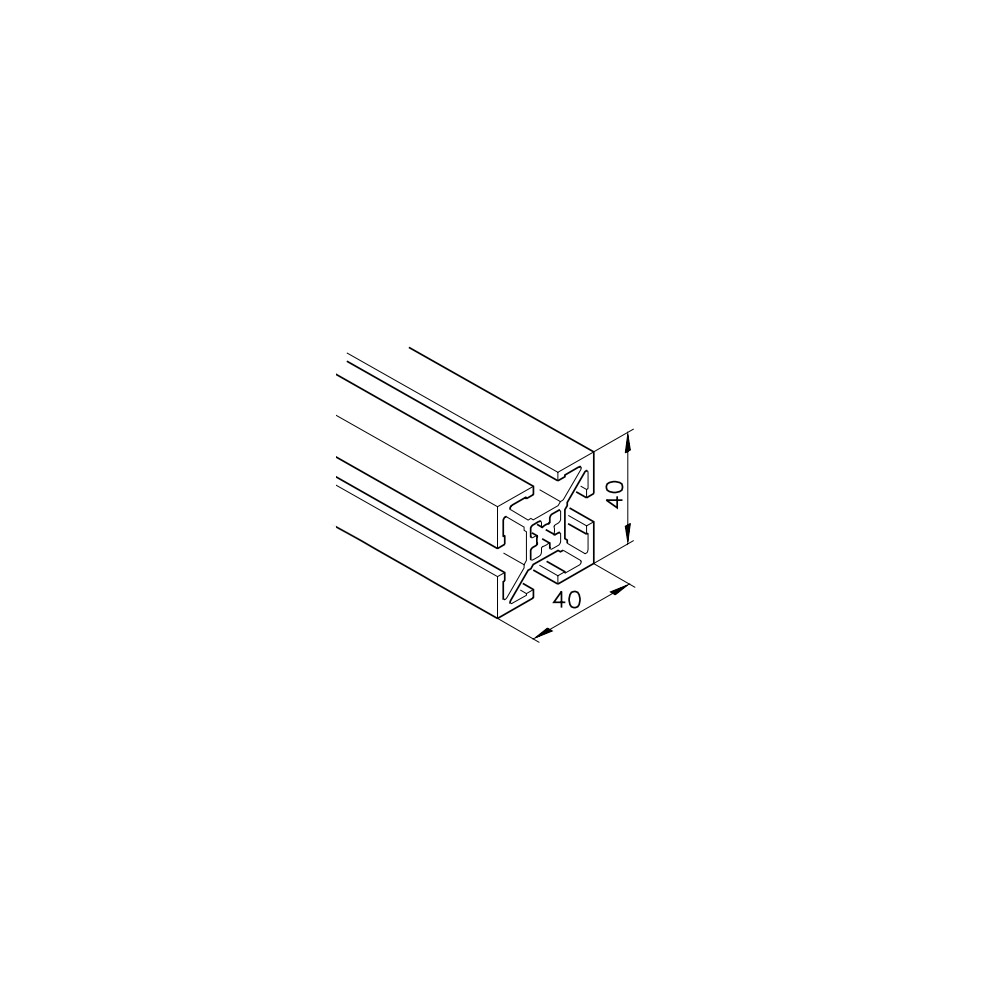

  • Konstruktionsprofil mk 2040.31 (extra leicht) Abmessungen
  • mk Profilserie 40 Befestigungsbeispiel
  • Konstruktionsprofil mk 2040.31 (extra leicht)
  • Podest montiert aus diversen Profilen der Serie 40
  • Konstruktionsprofil mk 2040.31 (extra leicht) Abmessungen
  • mk Profilserie 40 Befestigungsbeispiel

Aluprofil 40x40 extra leicht / mk 2040.31

Art.-Nr.: 54.31.5100

Konstruktionsprofil Serie 40, extra leichte Ausführung, Aluminium eloxiert

Preis auf Anfrage
Jetzt anmelden
Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.
Auf Lager

Das extra leichte Konstruktionsprofil mk 2040.31 hat einen Querschnitt von 40x40 mm und verfügt über 4 offene Seiten mit je einer offenen Systemnut. Durch die geringe Materialstärke ist das Profil dementsprechend leicht und kostengünstig. Die klassischen Einsatzgebiete der Serie 40 (extra leicht) sind Konstruktionen wie z.B. leichte Maschinengestelle, Schutzeinrichtungen, Montagearbeitsplätze und Messebau mit besonderen Anforderungen an geringes Gewicht aber auch geringere Stabilität und Belastbarkeit.

Die richtige Auswahl des Profils ist abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich. Die Verwendung von Spannverbindern und Stellfüßen M10 und M12 ist nicht möglich.

Technische Daten
Profilserie
Serie 40
Nut [mm]
10
Material
Aluminium (AlMgSi 0,5 F25), eloxiert
Querschnitt [mm]
40 x 40
Lagerlänge [mm]
5100
Masse m [kg/m]
1,5
Fläche A [m²]
561
Flächenträgheitsmoment um x-Achse Ix [cm⁴]
9,69
Flächenträgheitsmoment um y-Achse Iy [cm⁴]
9,69
Polares Flächenträgheitsmoment It [cm⁴]
0,66
Widerstandsmoment um x-Achse Wx [cm³]
4,84
Widerstandsmoment um y-Achse Wy [cm³]
4,84
Polarer Widerstandsmoment Wp [cm³]
0,53
Gewicht
7,599 kg
Durchbiegungsrechner

Profildaten

Profilgewicht
0 kg/m
Ix-hochkant
0 cm⁴
Iy-flach
0 cm⁴
mm
kg
kg/m
Gesamtlast
0 N

Sollte ein Feld rot markiert sein oder sich nicht ausfüllen lassen, liegt die Profillänge außerhalb der zulässigen Mindest- bzw. Maximalwerte, für die eine Durchbiegungsberechnung möglich ist. Kontaktieren Sie uns gern für Ihre spezielle Anwendung – wir unterstützen Sie jederzeit.

Lastfall 1
Profil auf zwei Stützen gelenkig
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 2
Profil auf zwei Stützen fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 3
Profil einseitig fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
CAD-Daten
Kein 3D-Modell für diesen Artikel

Registrieren Sie sich jetzt kostenfrei oder loggen Sie sich hier ein, um die CAD-Daten herunterzuladen.

Jetzt Anmelden
