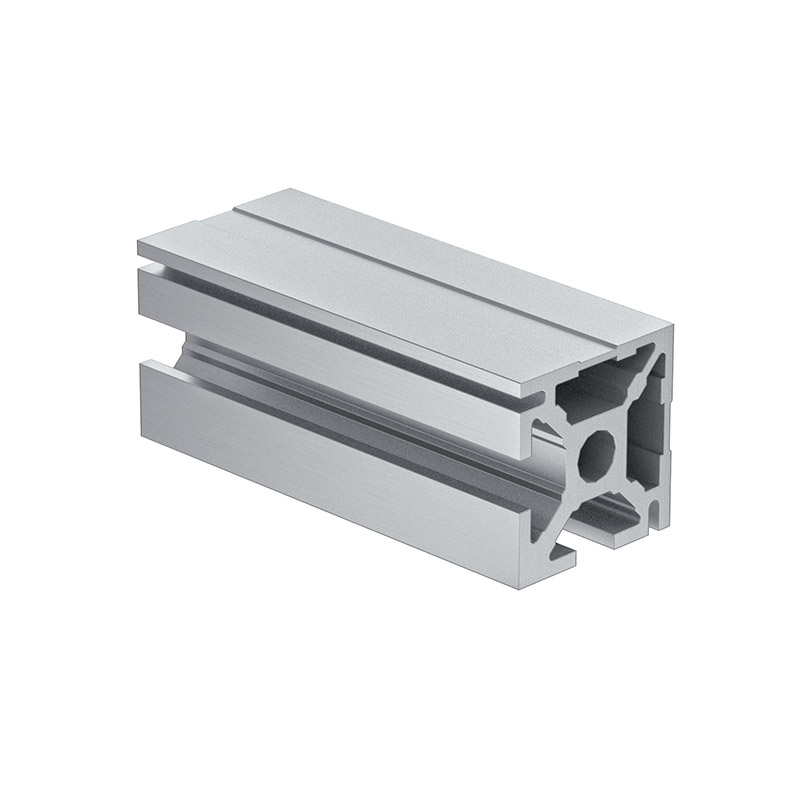

Aluprofil 40x40 für Flächen / mk 2040.11

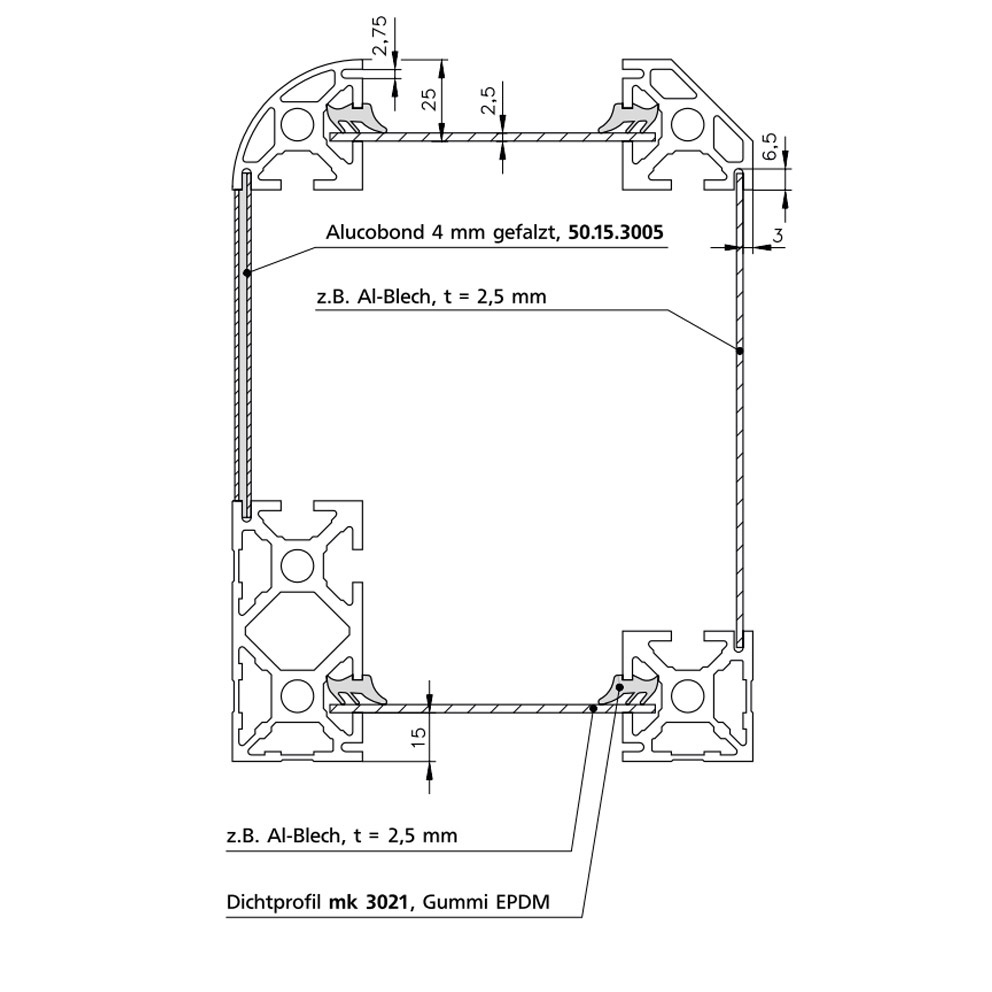

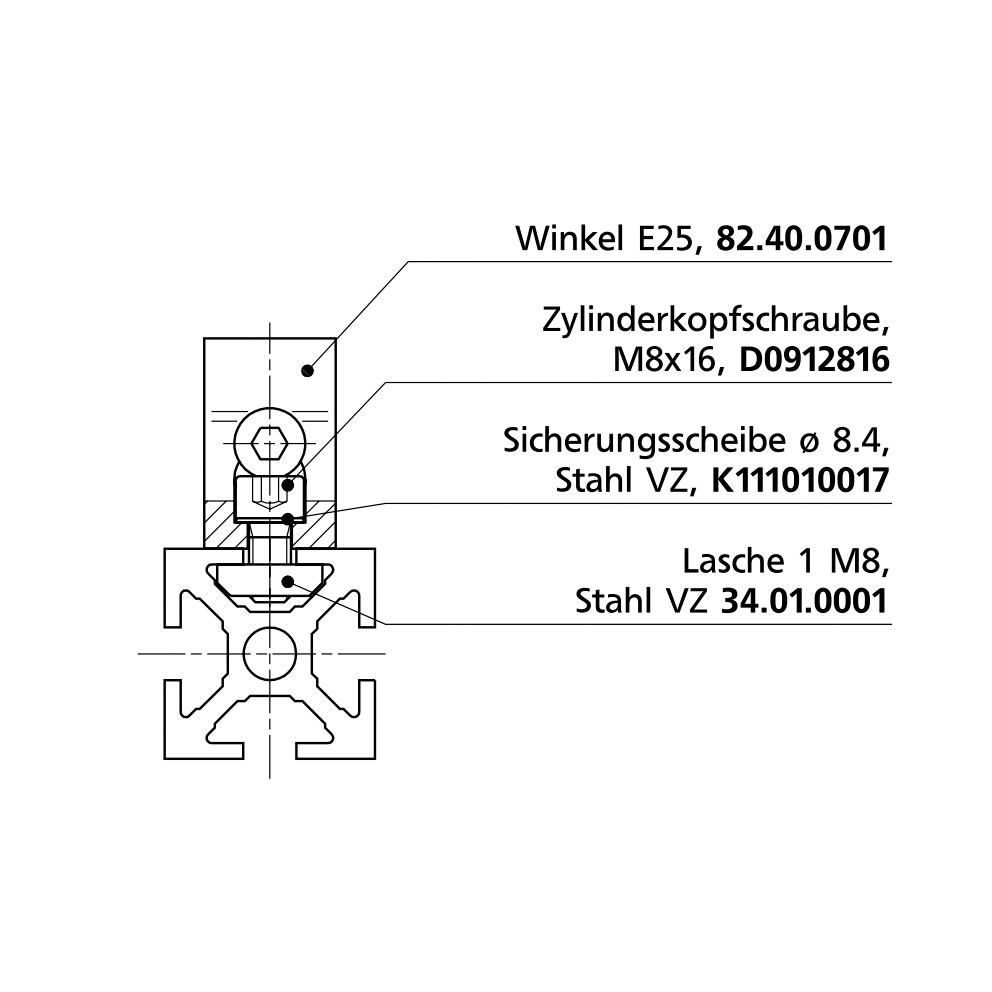

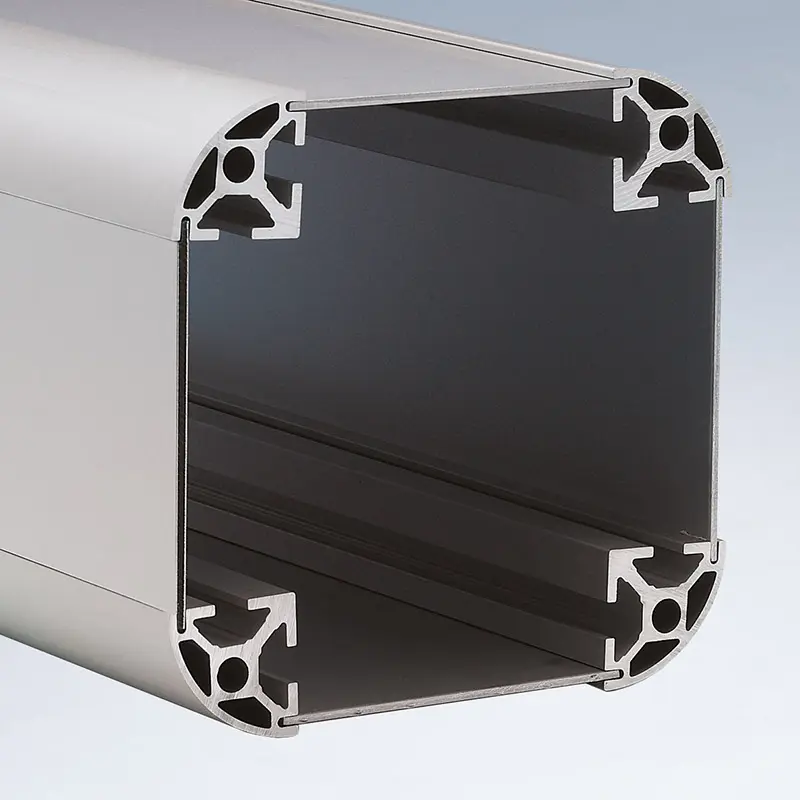

Das Konstruktionsprofil mk 2040.21 hat einen Querschnitt von 40x40 mm und verfügt über eine geschlossene Seite, bzw. eine geschlossene Systemnut. Daneben hat das Profil noch weitere, kleinere Nuten von 2,7 mm zur Befestigung von Flächenelementen. Somit bleibt die Hauptnut, beispielsweise für Winkel frei. Die klassischen Einsatzgebiete der Serie 40 sind leichtere Maschinengestelle, Schutzeinrichtungen, Montagearbeitsplätze, Messebau und Arbeitsplattformen.

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.

Technische Daten

Profilserie

Serie 40

Nut [mm]

10

Material

Aluminium (AlMgSi 0,5 F25), eloxiert

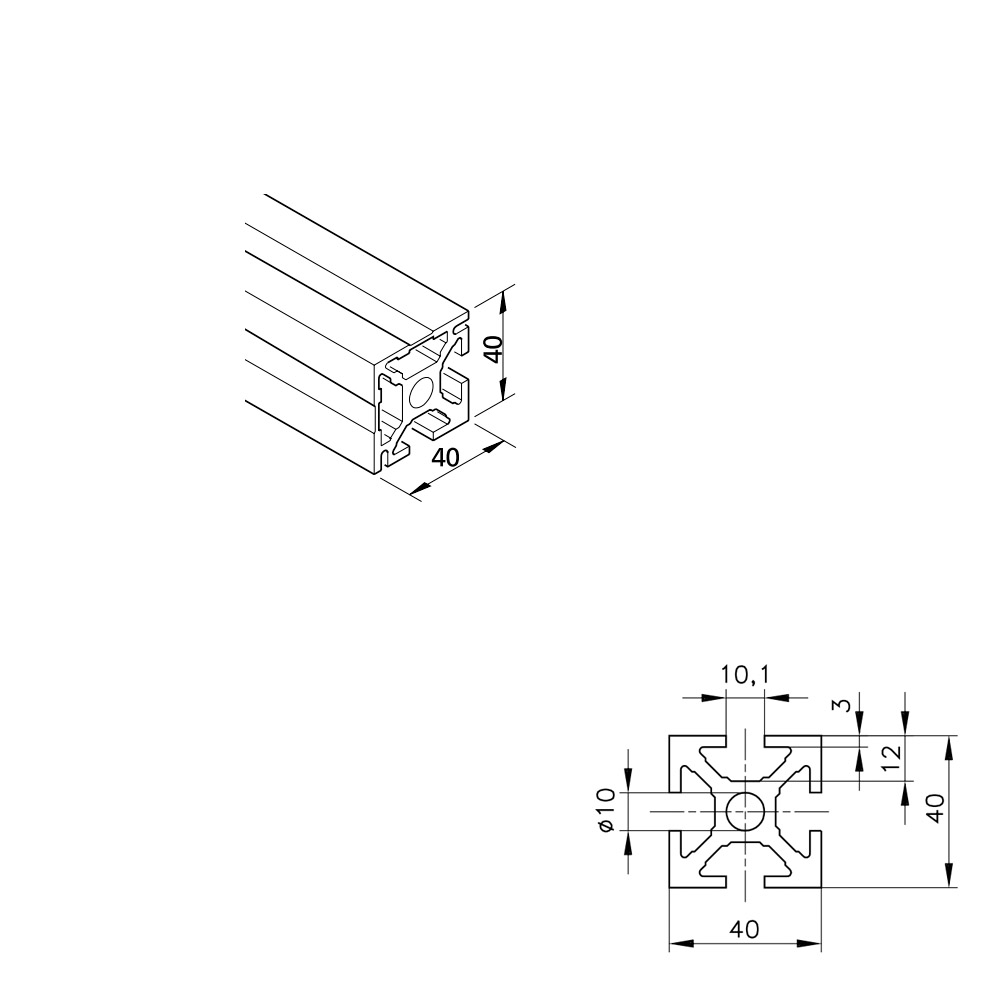

Querschnitt [mm]

40 x 40

Lagerlänge [mm]

5100

Masse m [kg/m]

1,88

Fläche A [m²]

696

Flächenträgheitsmoment um x-Achse Ix [cm⁴]

11

Flächenträgheitsmoment um y-Achse Iy [cm⁴]

11,1

Polares Flächenträgheitsmoment It [cm⁴]

3,36

Widerstandsmoment um x-Achse Wx [cm³]

5,5

Widerstandsmoment um y-Achse Wy [cm³]

5,5

Polarer Widerstandsmoment Wp [cm³]

1,35

Gewicht

9,537 kg
