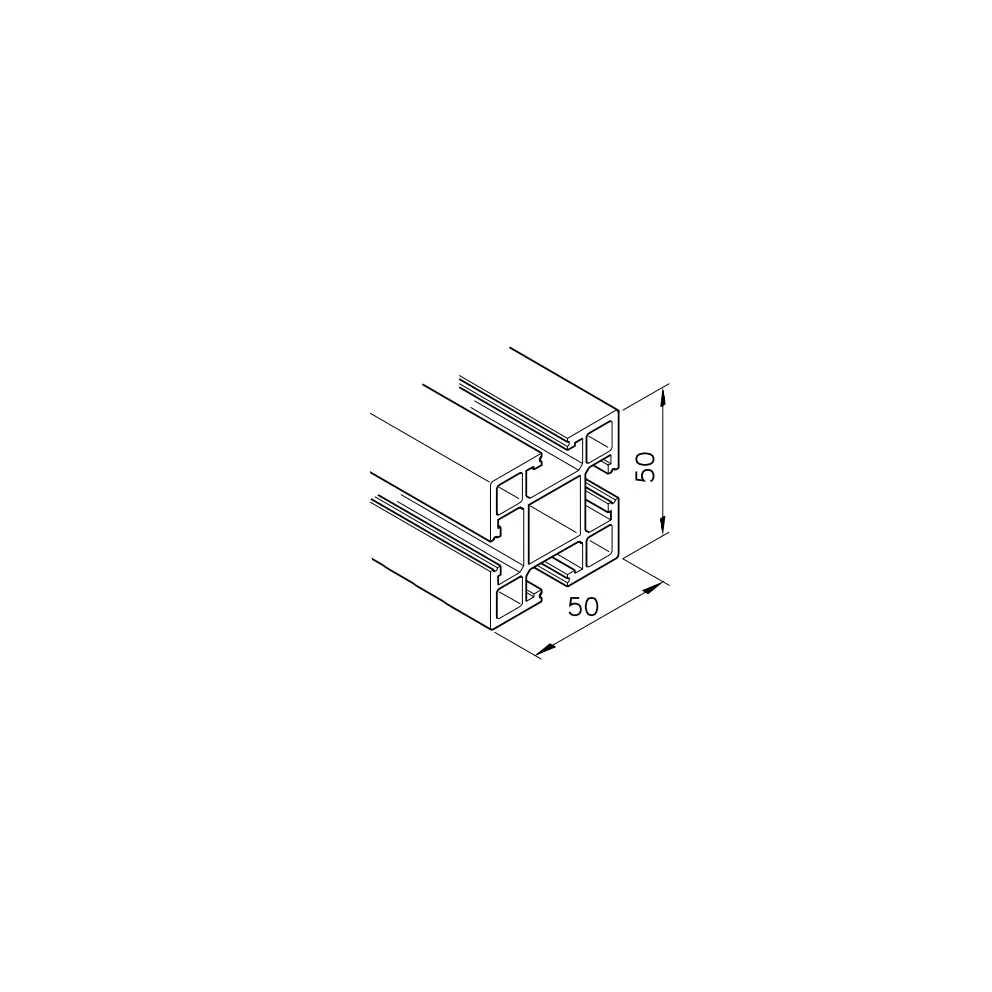

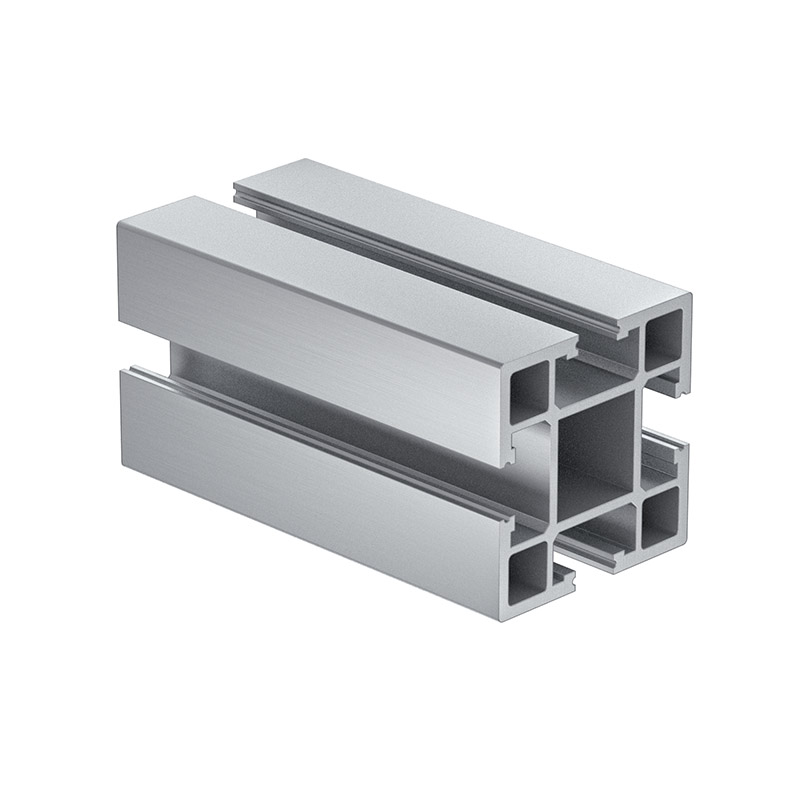

Das leichte Konstruktionsprofil mk 2014 hat einen Querschnitt von 50x50 mm und verfügt über 4 offene Seiten mit je einer offenen Systemnut. Durch die geringe Materialstärke ist das Profil dementsprechend leicht und kostengünstig. Die klassischen Einsatzgebiete der Serie 50 (leicht) sind Schutzeinrichtungen, Ständer von Regalen und Förderbändern, Seitenführungen und Maschinengestelle mit besonderen Anforderungen an geringes Gewicht aber auch geringere Stabilität und Belastbarkeit.
Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Eine stirnseitige Befestigung ist nicht möglich.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium (AlMgSi 0,7 F28), eloxiert
- Querschnitt [mm]
-
50 x 50
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
1,98
- Fläche A [m²]
-
760
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
21,2
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
21,2
- Polares Flächenträgheitsmoment It [cm⁴]
-
2,96
- Widerstandsmoment um x-Achse Wx [cm³]
-
8,51
- Widerstandsmoment um y-Achse Wy [cm³]
-
8,51
- Polarer Widerstandsmoment Wp [cm³]
-
1,91
- Gewicht
-
10,2 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
