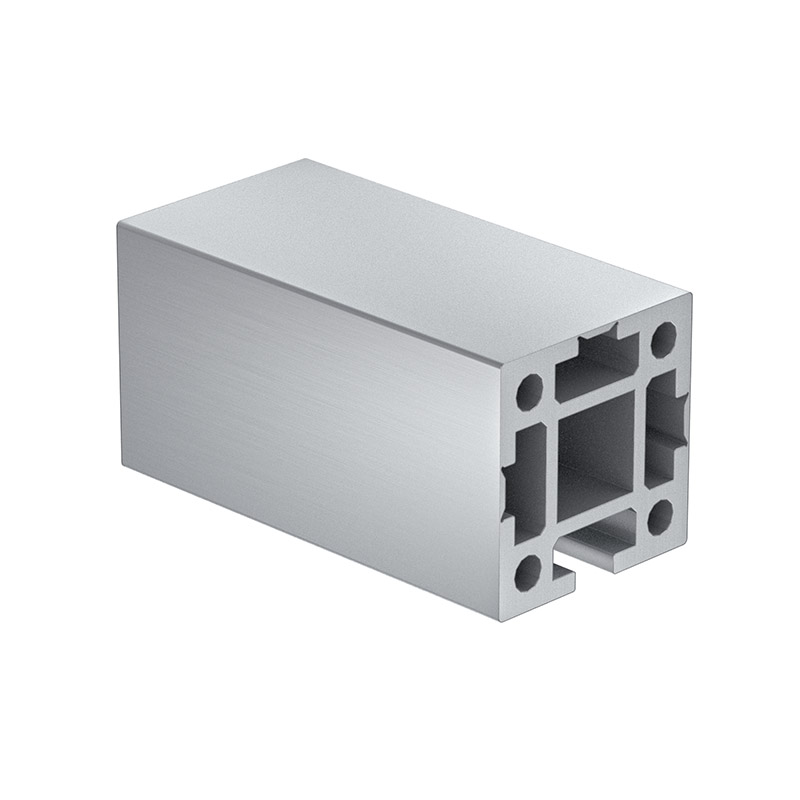

• Reinraumprofil mk 2017

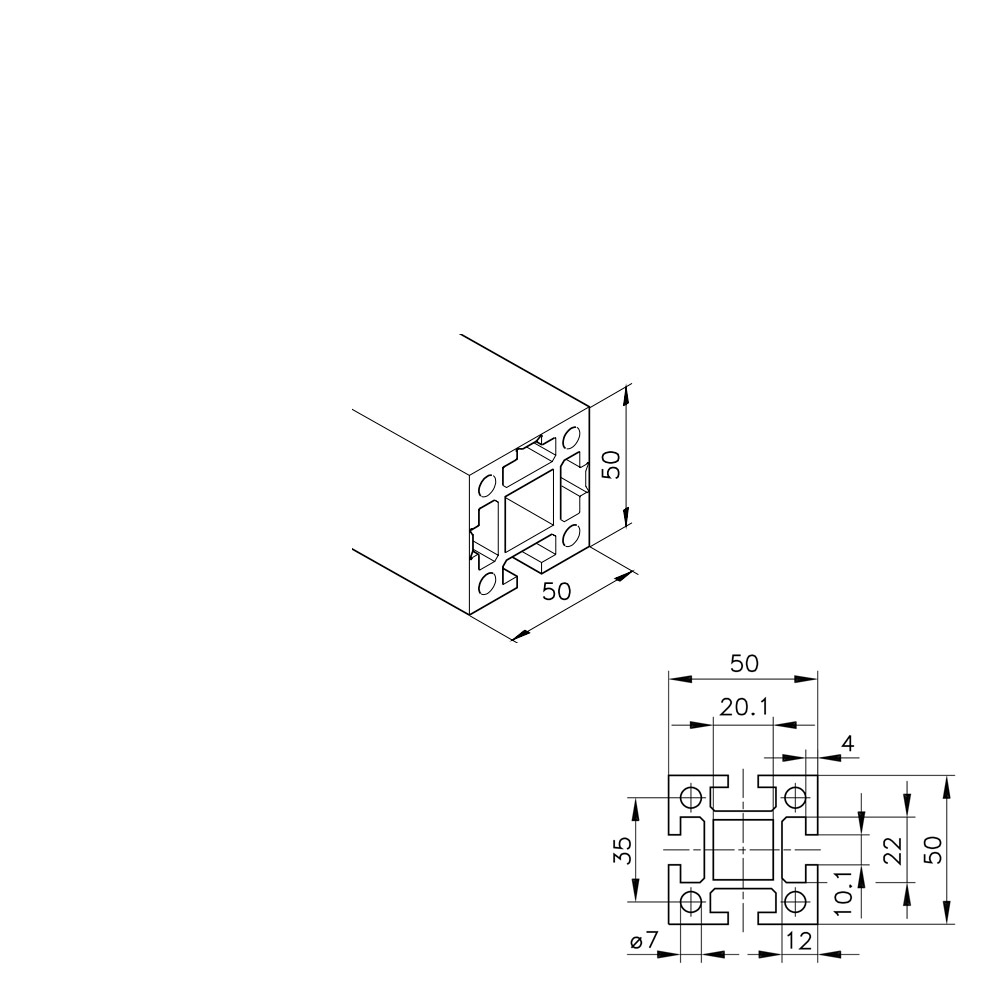

  • Reinraumprofil mk 2017 Abmessungen
  • Gestell montiert aus Reinraumprofilen
  • Reinraumprofil Befestigungsbeispiel
  • mk Reinraumprofil Serie 50 Befestigungsbeispiel
  • Reinraumprofil mk 2017
  • Reinraumprofil mk 2017 Abmessungen
  • Gestell montiert aus Reinraumprofilen
  • Reinraumprofil Befestigungsbeispiel
  • mk Reinraumprofil Serie 50 Befestigungsbeispiel

Aluprofil 50x50 Reinraum 3S / mk 2017

Art.-Nr.: 51.17.5100

Reinraumprofil Serie 50, 3 Seiten / 3 Nuten geschlossen (1 Nut offen), für hohen Anforderungen an Sauberkeit und Design, Aluminium eloxiert

Preis auf Anfrage
Jetzt anmelden
Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.
Auf Lager

Das Reinraumprofil mk 2017 besitzt eine glatte, geschlossene Oberfläche, durch die Schmutzansammlungen vermieden werden. Zudem sorgt der mk-typische Eckradius von 1 mm für eine spaltfreie Verbindung der Profile untereinander. . Das Profil hat einen Querschnitt von 50x50 mm und verfügt über 3 geschlossene Seiten, bzw. 3 geschlossene Systemnuten. Bei Bedarf können die Nuten geöffnet werden. Die klassischen Einsatzgebiete sind schwere Maschinengestelle, Rahmen mit hohen statischen Belastungen und tragende Konstruktionen für Umgebungen mit hohen Anforderungen an Sauberkeit oder an Design.

Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 10 mm und die Nuttiefe von 12 mm ist für die Verwendung von DIN-Schrauben M8 ausgelegt, wobei auch M4, M5 und M6 optional möglich sind. Die äußeren Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils möglich.

Technische Daten
Profilserie
Serie 50
Nut [mm]
10
Material
Aluminium (AlMgSi 0,5 F25), eloxiert
Querschnitt [mm]
50 x 50
Lagerlänge [mm]
5100
Masse m [kg/m]
3,3
Fläche A [m²]
1120
Flächenträgheitsmoment um x-Achse Ix [cm⁴]
30,6
Flächenträgheitsmoment um y-Achse Iy [cm⁴]
31,3
Polares Flächenträgheitsmoment It [cm⁴]
16,1
Widerstandsmoment um x-Achse Wx [cm³]
12,1
Widerstandsmoment um y-Achse Wy [cm³]
12,5
Polarer Widerstandsmoment Wp [cm³]
2,7
Gewicht
15,453 kg
Durchbiegungsrechner

Profildaten

Profilgewicht
0 kg/m
Ix-hochkant
0 cm⁴
Iy-flach
0 cm⁴
mm
kg
kg/m
Gesamtlast
0 N

Sollte ein Feld rot markiert sein oder sich nicht ausfüllen lassen, liegt die Profillänge außerhalb der zulässigen Mindest- bzw. Maximalwerte, für die eine Durchbiegungsberechnung möglich ist. Kontaktieren Sie uns gern für Ihre spezielle Anwendung – wir unterstützen Sie jederzeit.

Lastfall 1
Profil auf zwei Stützen gelenkig
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 2
Profil auf zwei Stützen fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
Lastfall 3
Profil einseitig fest eingespannt
hochkant flach
Durchbiegung fx= 0 mm fy= 0 mm
Biegespannung σx = 0 N/mm² σy = 0 N/mm²
