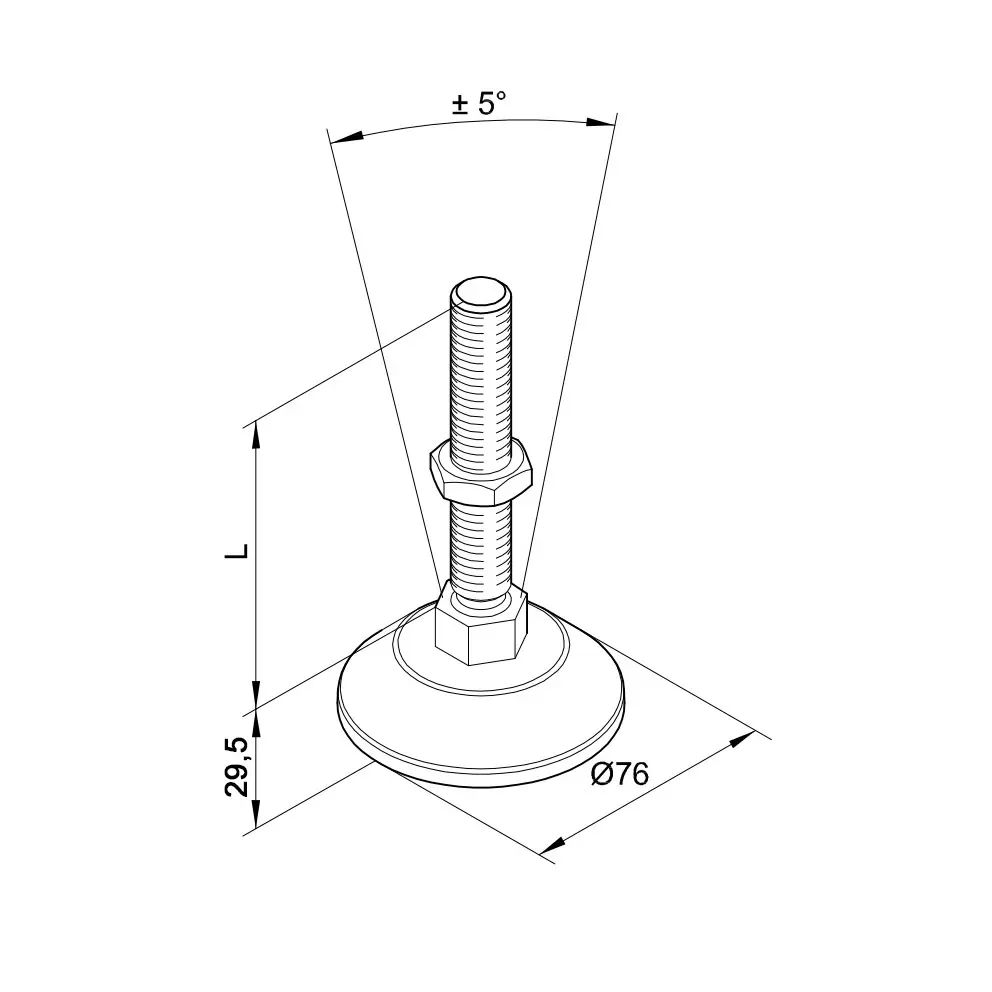

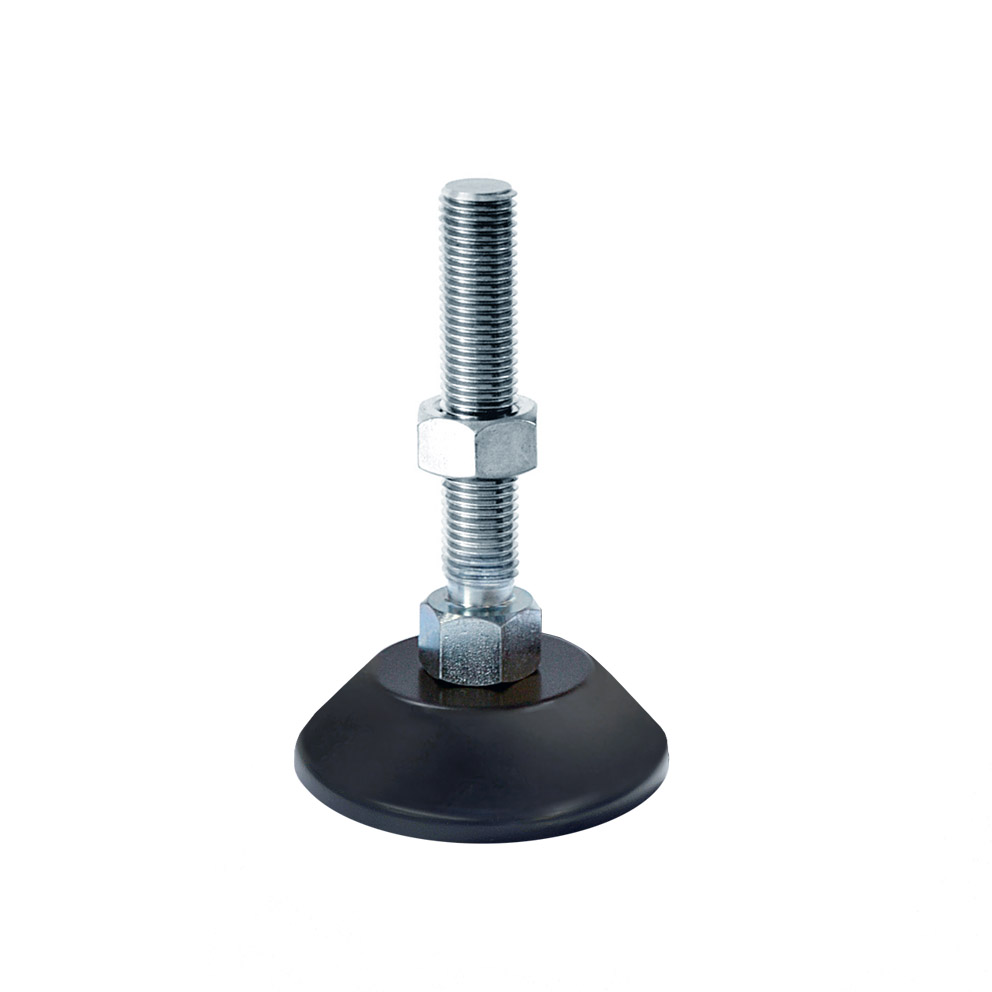

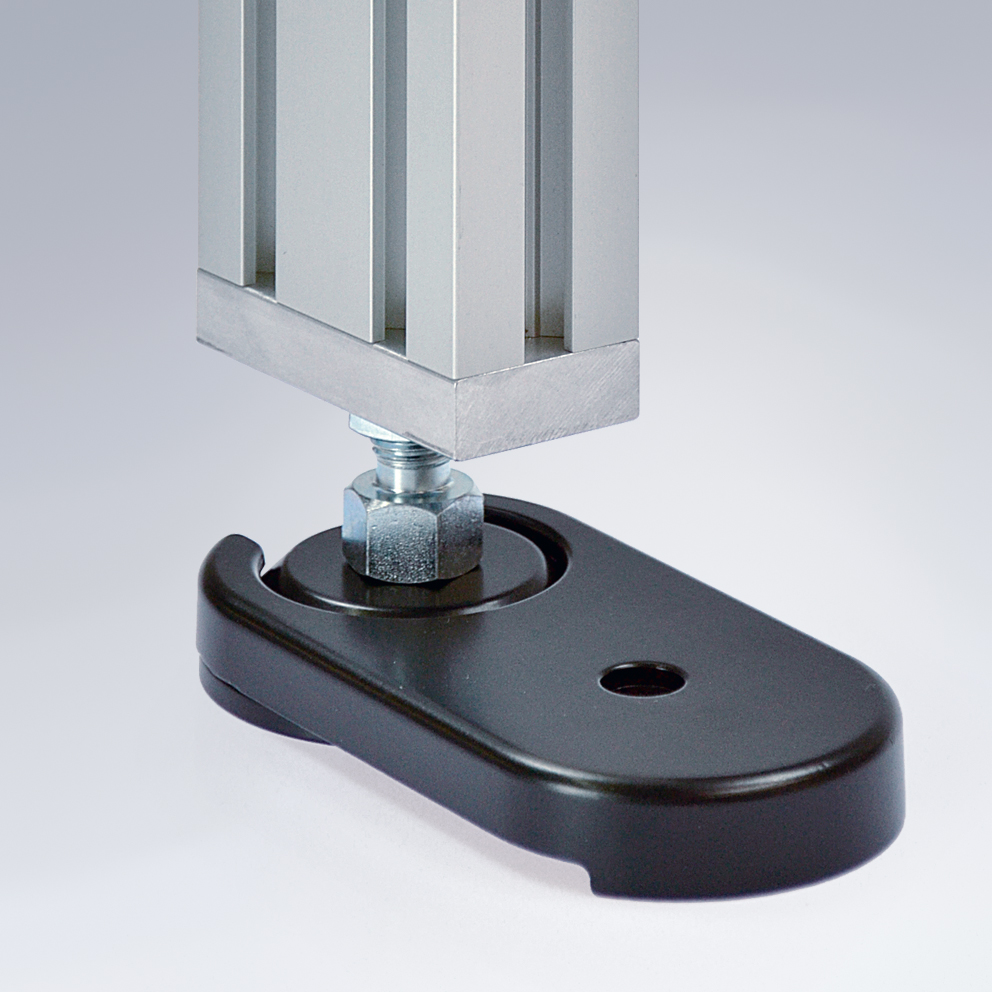

Der höhenverstellbare Stellfuß ø80 M16 mit einem Schwenkbereich von ± 5° hat eine Bauhöhe von 29,5 mm. Die Spindel aus verzinktem Stahl ist 100 mm lang und verfügt über einen Höhenverstellbereich von 70 mm. Die Zugbelastung beträgt max. 3.000 N. Stellfüße dienen dem sicheren Stand von Maschinengestellen, Förderbändern, Industriearbeitsplätzen und vielem mehr. Sie werden immer in Verbindung mit den jeweiligen Stellfußplatten am Profil befestigt. Mit Hilfe der Bodenbefestigung 26.00.0054 kann der Stellfuß am Boden fixiert werden, sodass ein Verrutschen oder Abheben vom Boden verhindert wird.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Spindel: Stahl, verzinkt / Fußteller: Zinkdruckguss
- Abmessungen [mm]
-
ø 76
- Spindellänge [mm]
-
100
- Verstellbereich [mm]
-
70
- Gewinde [mm]
-
M16
- Tragfähigkeit [N]
-
14500
- Zugbelastung [N]
-
3000
- Gewicht
-
0,09 kg
