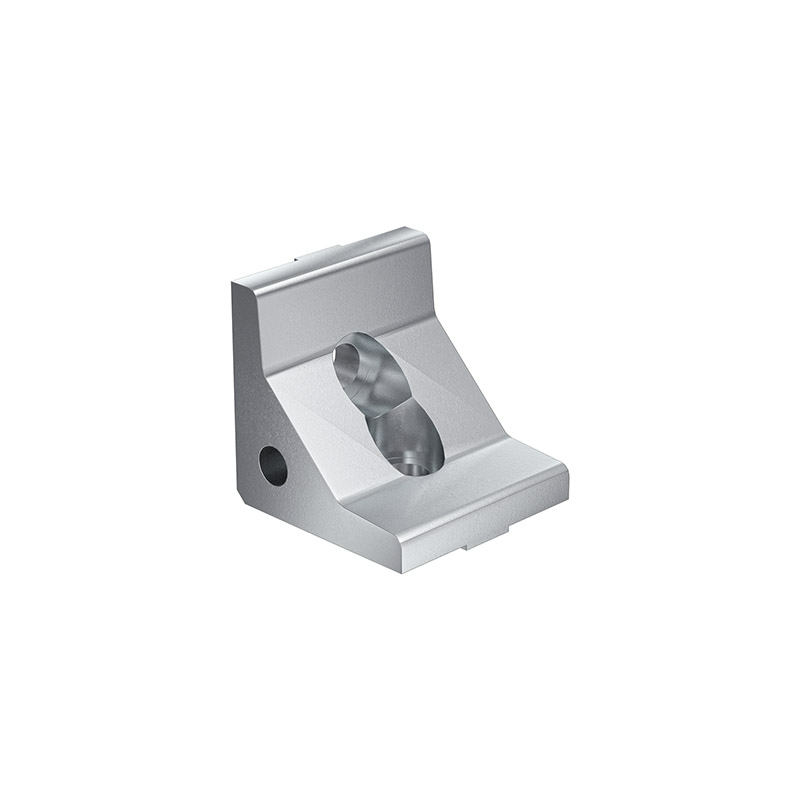

Der Winkel E40s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 39x39x40 mm mit einer Bohrung je Dimension und verbindet 2 Profile in einem Winkel von 90°. Der Steg verhindert eine unerwünschte Verdrehung und bietet eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeitauch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

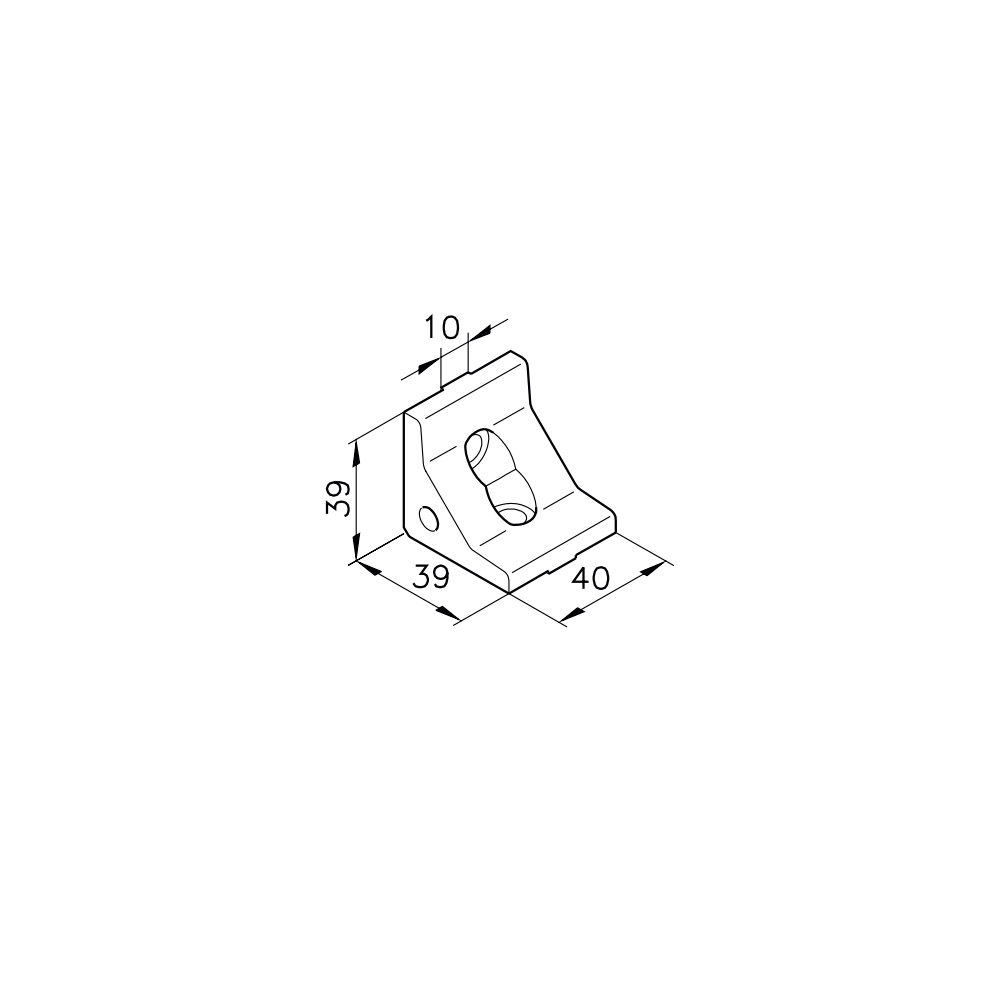

- Abmessungen [mm]
-
39 x 39 x 40
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2
- Gewicht [kg]
-
0,06
- Gewicht
-
0,06 kg
