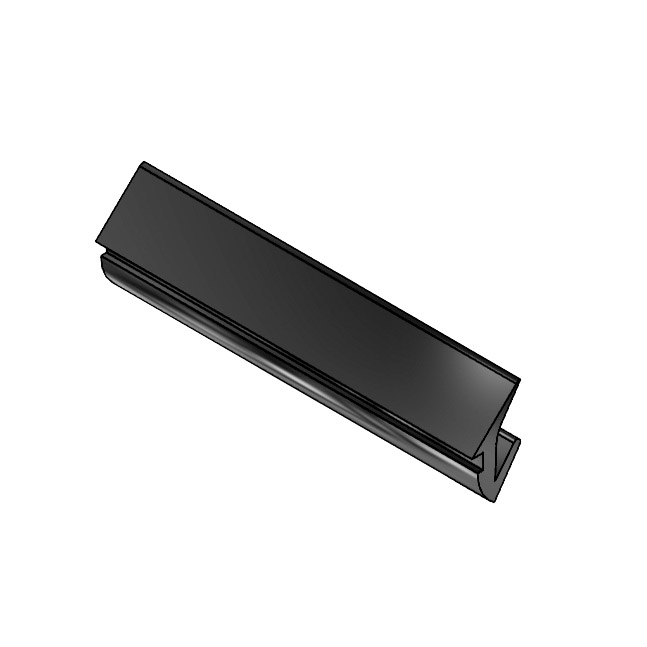

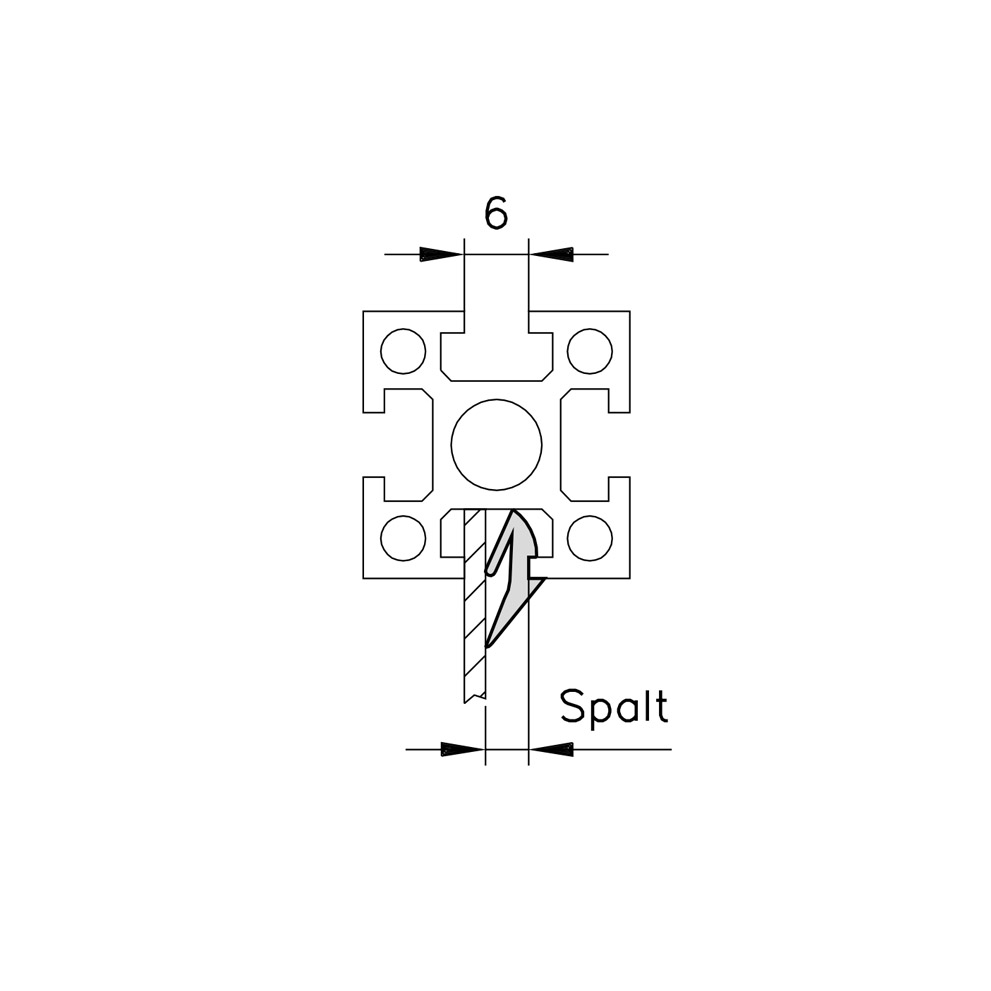

Das Dichtprofil mk 3027 fixiert Flächenelemente mit einer Stärke von 1,5 - 6,5 in der Systemnut der Serie 25 (7 mm). Es ist geeignet für eine Spaltbreite von 3,5 - 4,5 mm. Das Profil dichtet die Profilnut ab, sodass ein formschlüssiger Übergang ohne Schmutzvertiefungen entsteht. Der Einsatz mit Dichtprofil ist auch unter Reinraumbedingungen möglich.
Für die Berechnung der Größe der Flächenelemente, muß die lichte Höhe und Breite des Rahmens um jeweils 10 mm erhöht werden. Höhe = LH + 10 mm und Breite = LM + 10 mm.
Bevor das letzte Profil des Rahmens gesetzt wird, wird das Flächenelement in die Profilnut eingeschoben. Sollte das Flächenelement mit einer Schutzfolie beklebt sein, ist diese umlaufend am Rand auf einer Breite von ca. 5 - 10 cm abzuziehen. Nachdem das letzte Profil montiert ist, wird die Scheibe mit Hilfe des Dichtprofils geklemmt. Um die Montage zu vereinfachen, kann das Dichtprofil vor dem Einsetzen mit Seifenwasser benetzt werden. An den Ecken ist das Profil passend im 45°-Winkel abzuschneiden. Hierfür kann beispielsweise eine Leistenschere verwendet werden.
Der Artikel ist meterweise bestellbar - bitte die gewünschte Länge in Meter eingeben (z. B. „2" für 2 Meter).
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Gummi (TPE-V), schwarz
- Abmessungen [mm]
-
12,5 x 6,5
- Gewicht
-
0,025 kg
