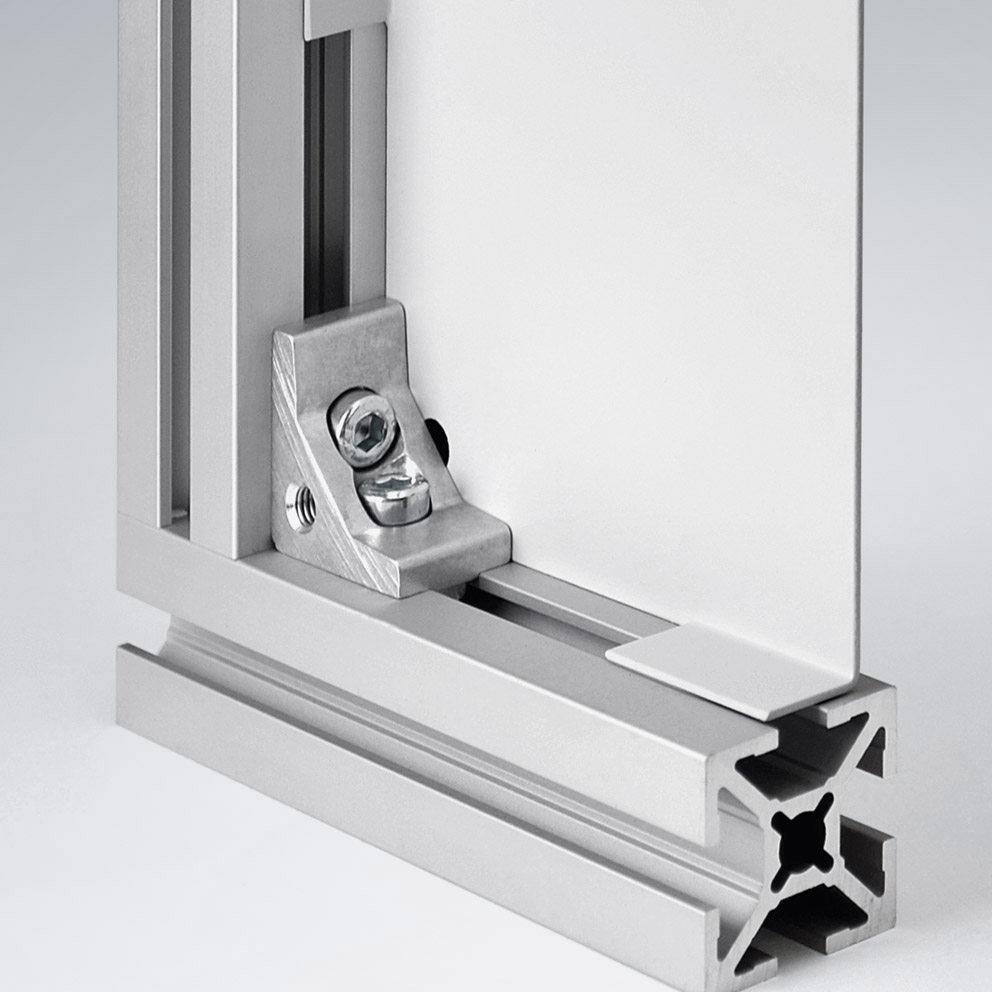

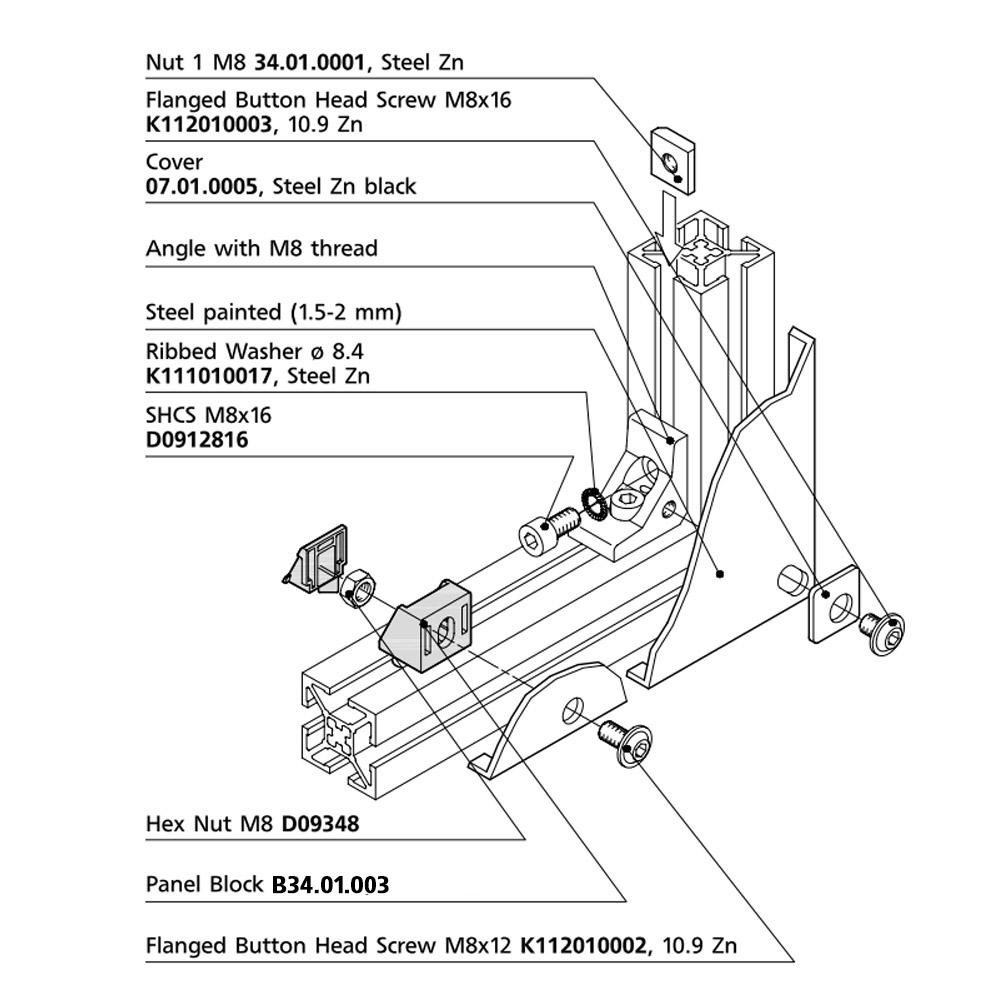

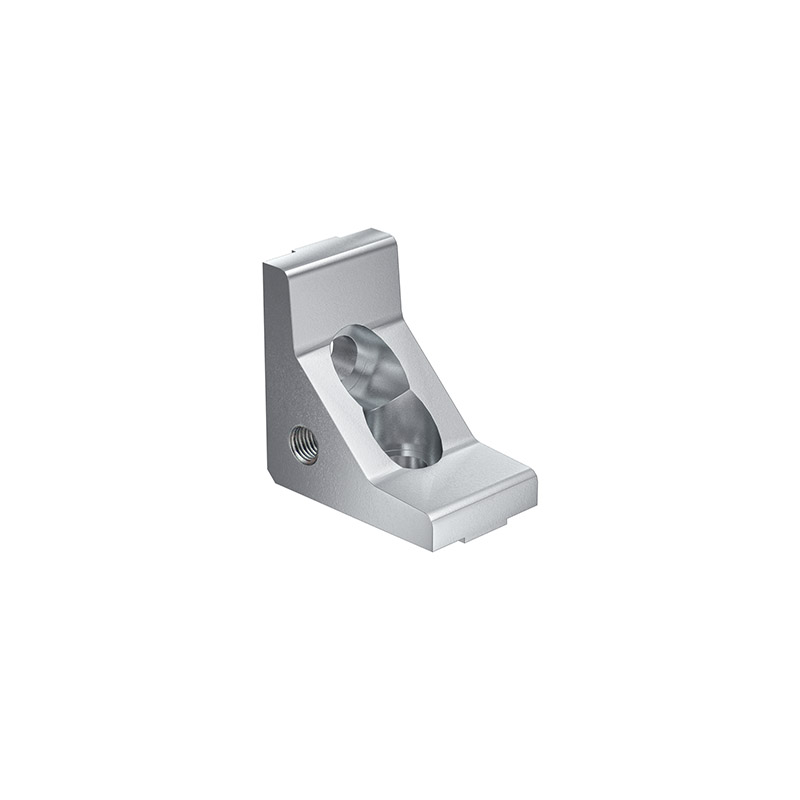

Der Winkel E25s mit Gewinde dient zur nachträglichen Befestigung von Stahlblechen (1,5 - 2 mm) in Rahmenkonstruktionen. In den seitlichen Bohrkanal des Winkels ist ein Gewinde M8 zur Aufnahme von Flächenelementen geschnitten. Das Blech wird einfach mit einer Schraube M8 K112010003 an dem Winkel angeschraubt.
Je Seitenelement werden 4 Winkel benötigt, für jede Ecke einer. Ab einer Seitenlänge von 1200 mm muss je Seite mittig ein zusätzlicher Halter B34.01.003 eingesetzt werden.
Die Abdeckung des Langlochs im Blech erfolgt mittels Unterlegeblech 07.01.0005.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

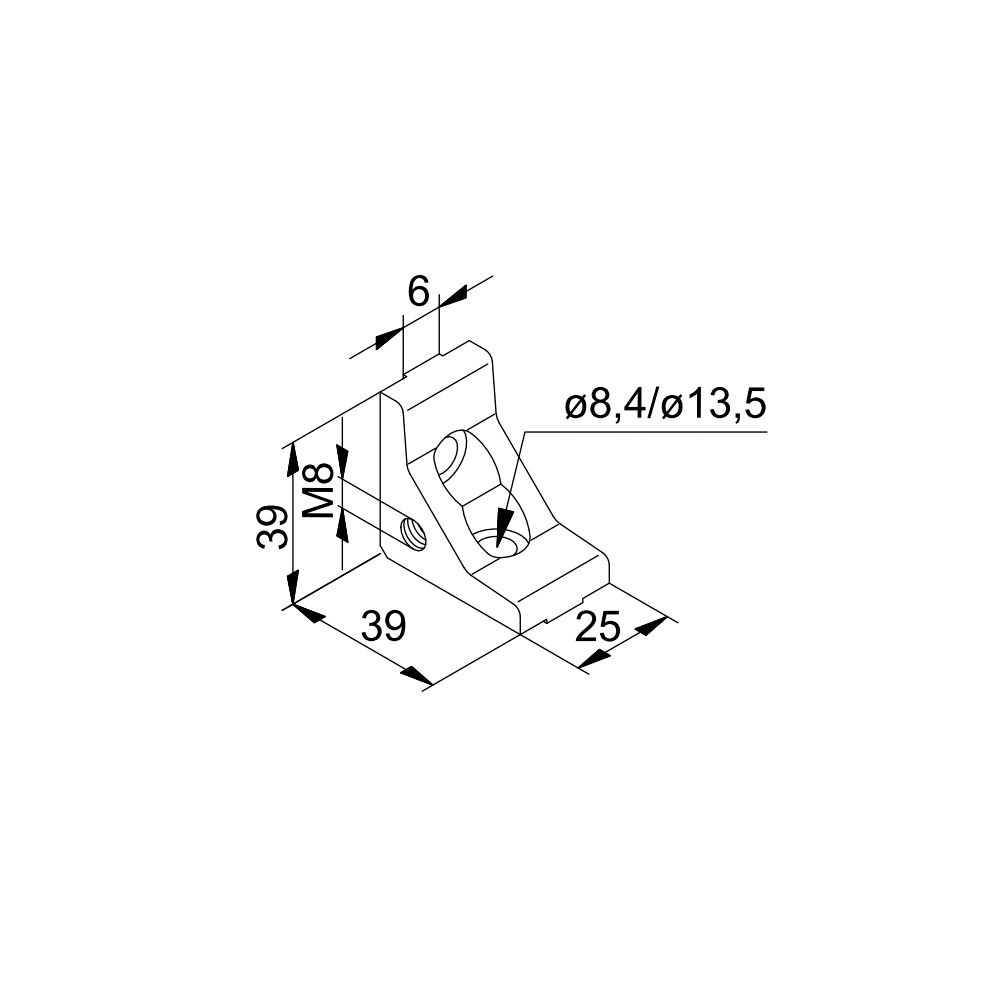

- Abmessungen [mm]
-
25 x 39 x 39
- Gewinde [mm]
-
M8
- Gewicht
-
0,037 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
