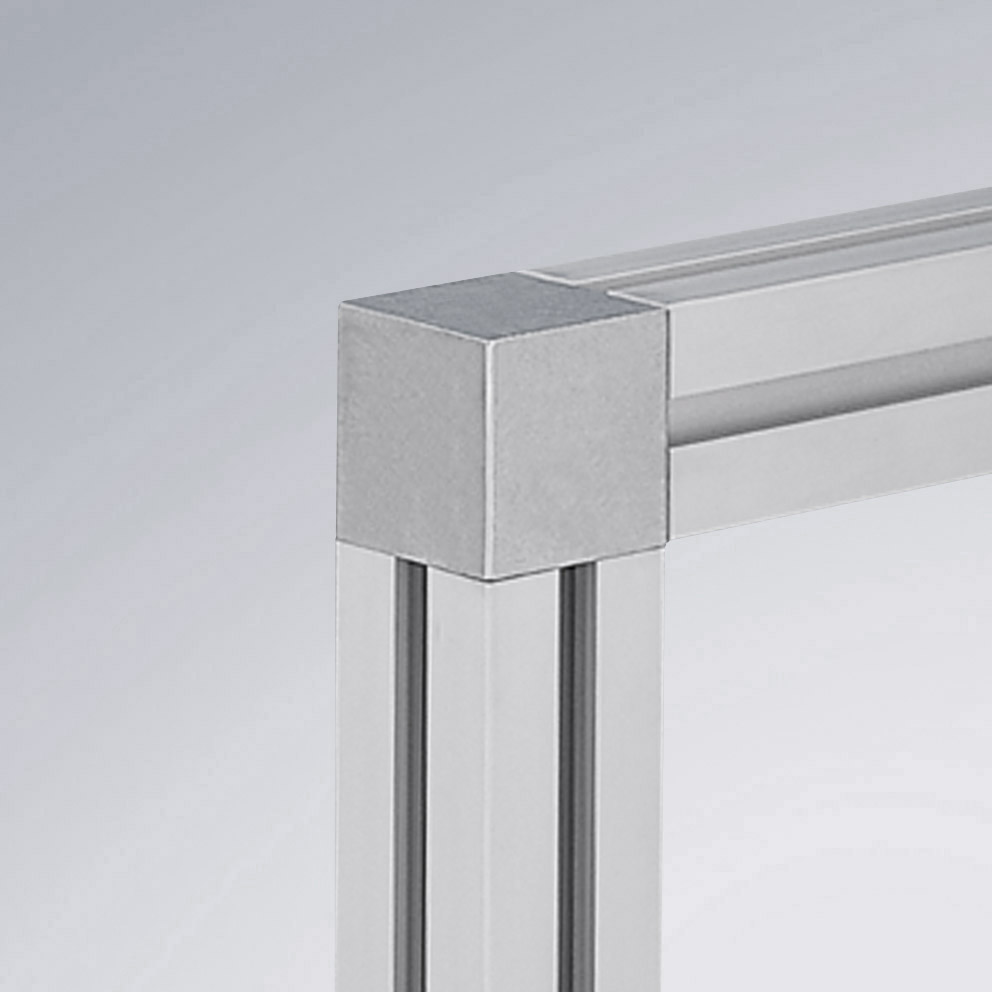

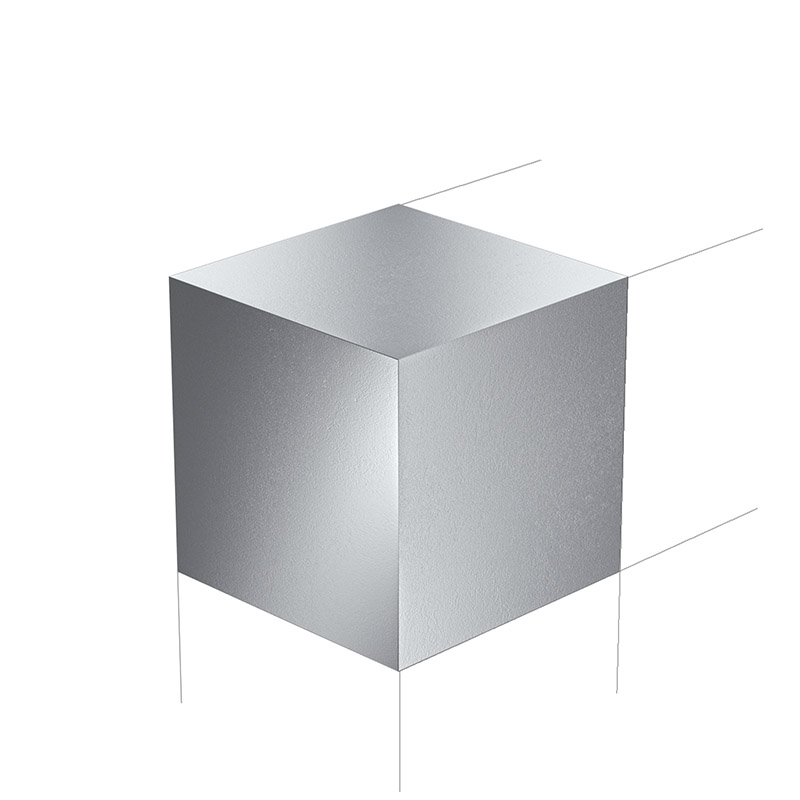

Der Eckknoten 40 aus gleitgeschliffenem Aluminium verbindet 2 Profile der Serie 40 (z.B. mk 2040.11) stirnseitig miteinander und bildet dadurch eine Eckverbindung. Das sorgt für saubere Übergänge an Knotenpunkten und wertet die Konstruktion optisch auf. Die Längsnuten bleiben an allen Seiten frei. Diese formschöne Verbindung wird vorwiegend bei Vitrinen, Möbeln oder Schutzgittern verwendet. Er hat eine Abmessung von 40x40x40 mm und wird mittels inkludierter Spannverbindung befestigt.
Das Set umfasst neben dem Knoten zusätzlich 2 Spannbolzen 10x35 (05.03.0004), 2 Nutmuttern M8 (34.06.0003) und 2 Gewindestifte M8x16 (D0914816).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

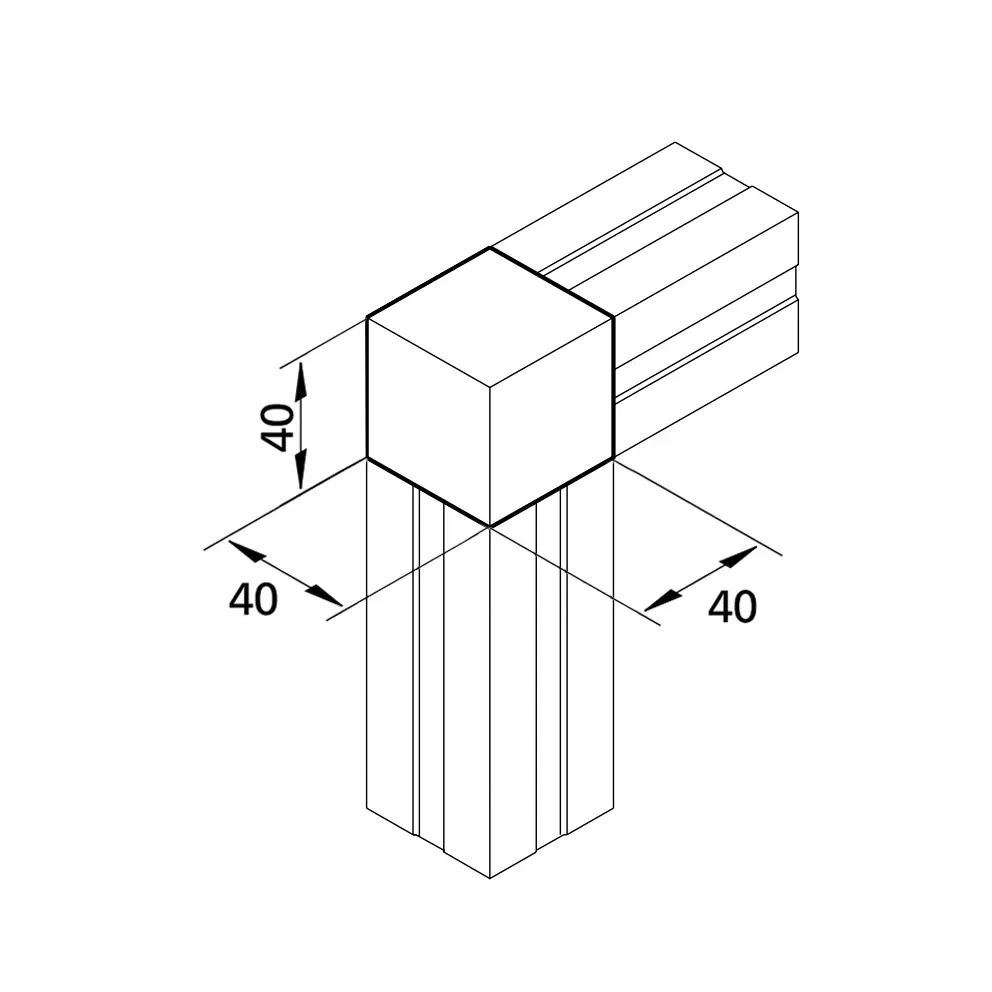

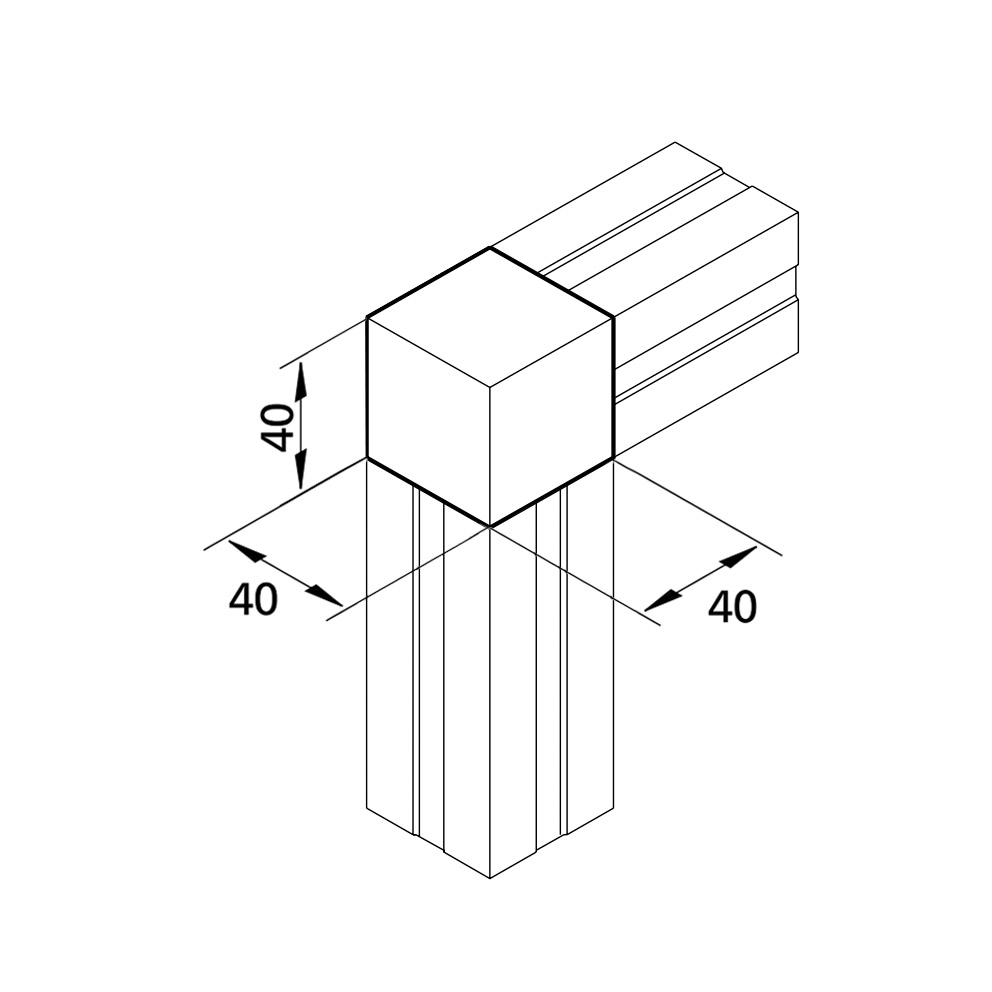

- Abmessungen [mm]
-
40 x 40 x 40
- Gewinde [mm]
-
M8
- Gewicht [kg]
-
0,172
- Gewicht
-
0,227 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
