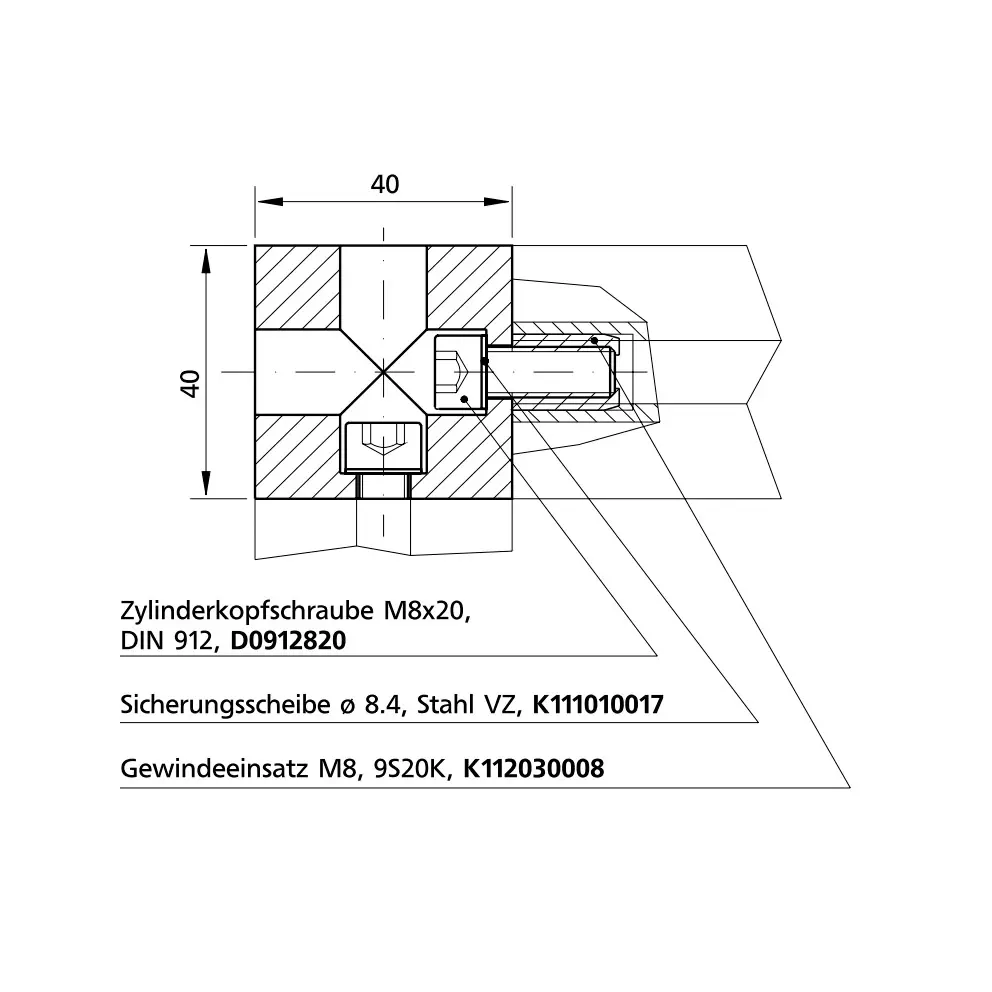

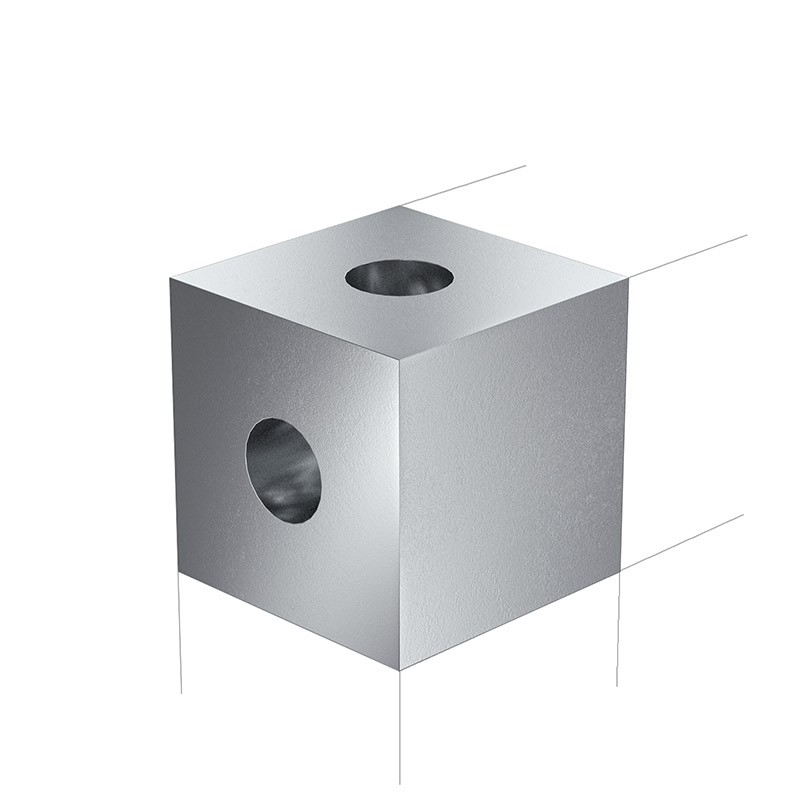

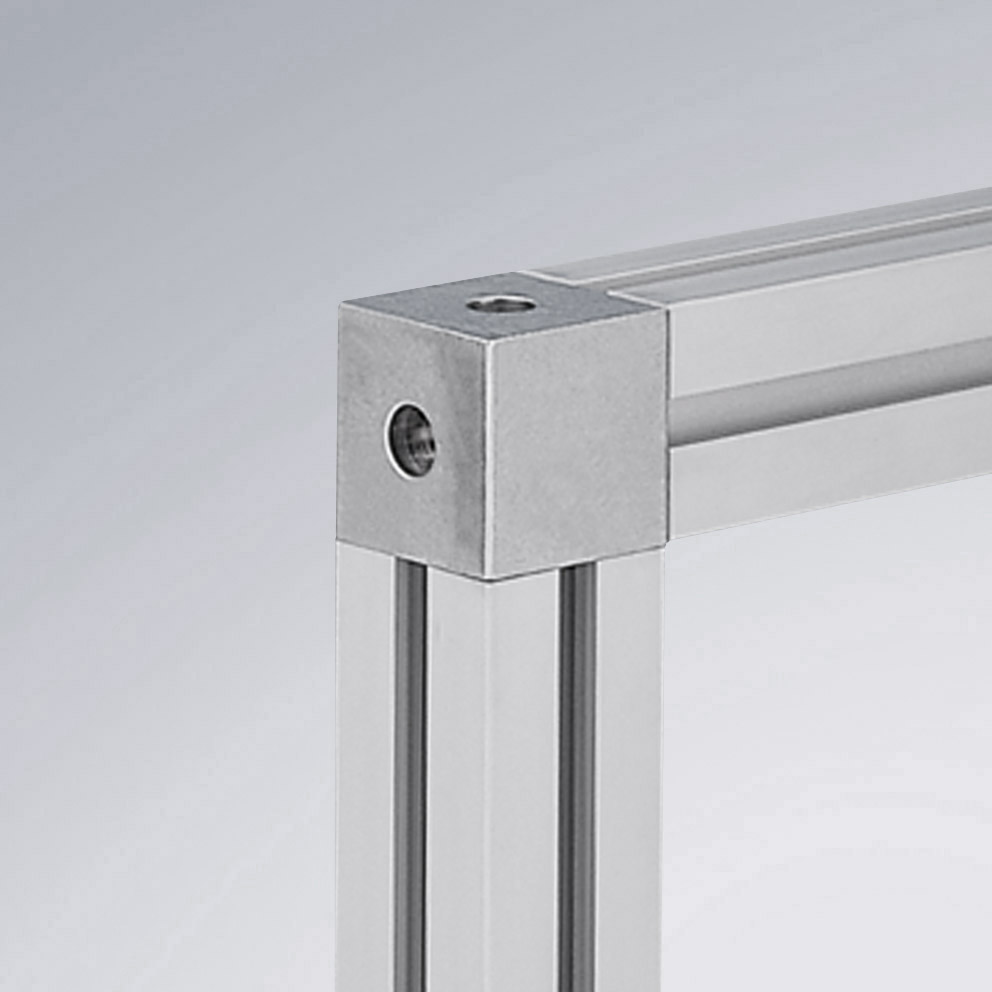

Der Eckknoten 6 aus gleitgeschliffenem Aluminium verbindet 2 Profile der Serie 40 (z.B. mk 2040.01) stirnseitig miteinander und bildet dadurch eine Eckverbindung. Das sorgt für saubere Übergänge an Knotenpunkten und wertet die Konstruktion optisch auf. Die Längsnuten bleiben an allen Seiten frei. Er hat eine Abmessung von 40x40x40 mm und wird mittels Normschrauben befestigt. Diese formschöne Verbindung wird vorwiegend bei Vitrinen, Möbeln oder Schutzgittern verwendet.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

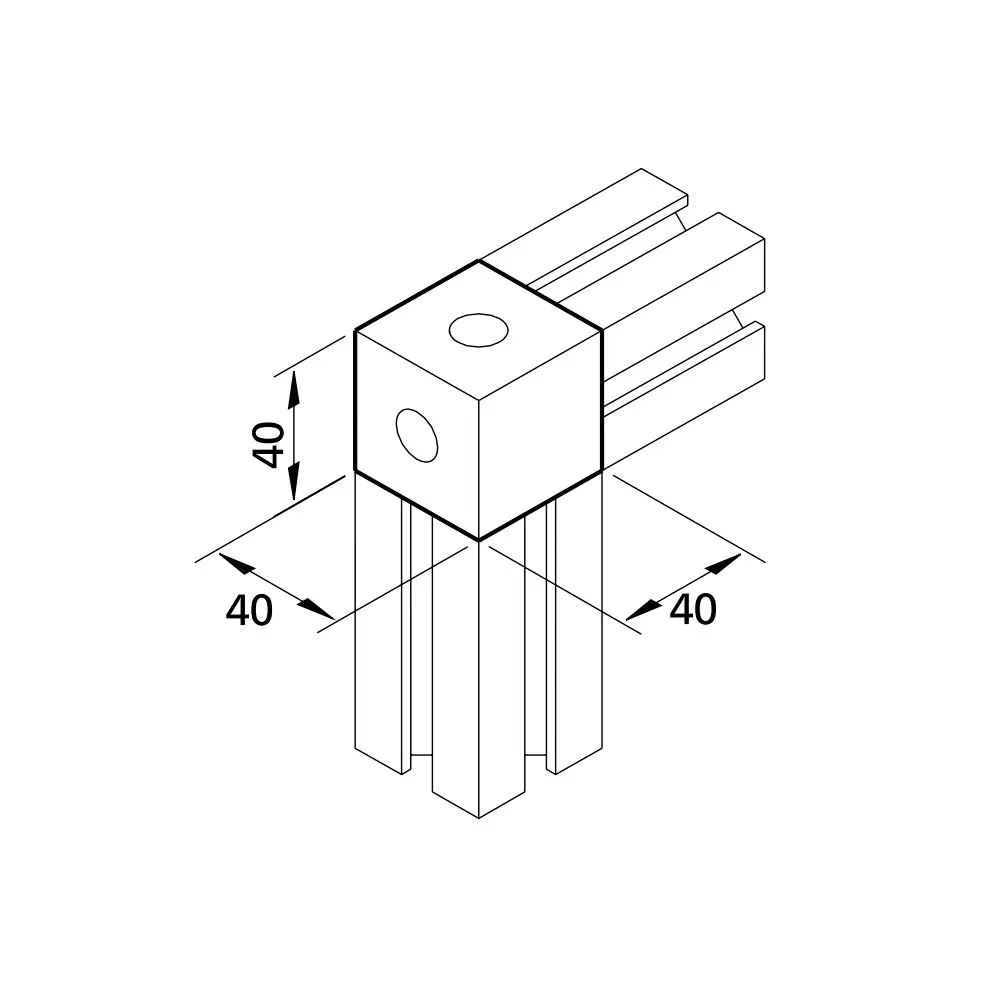

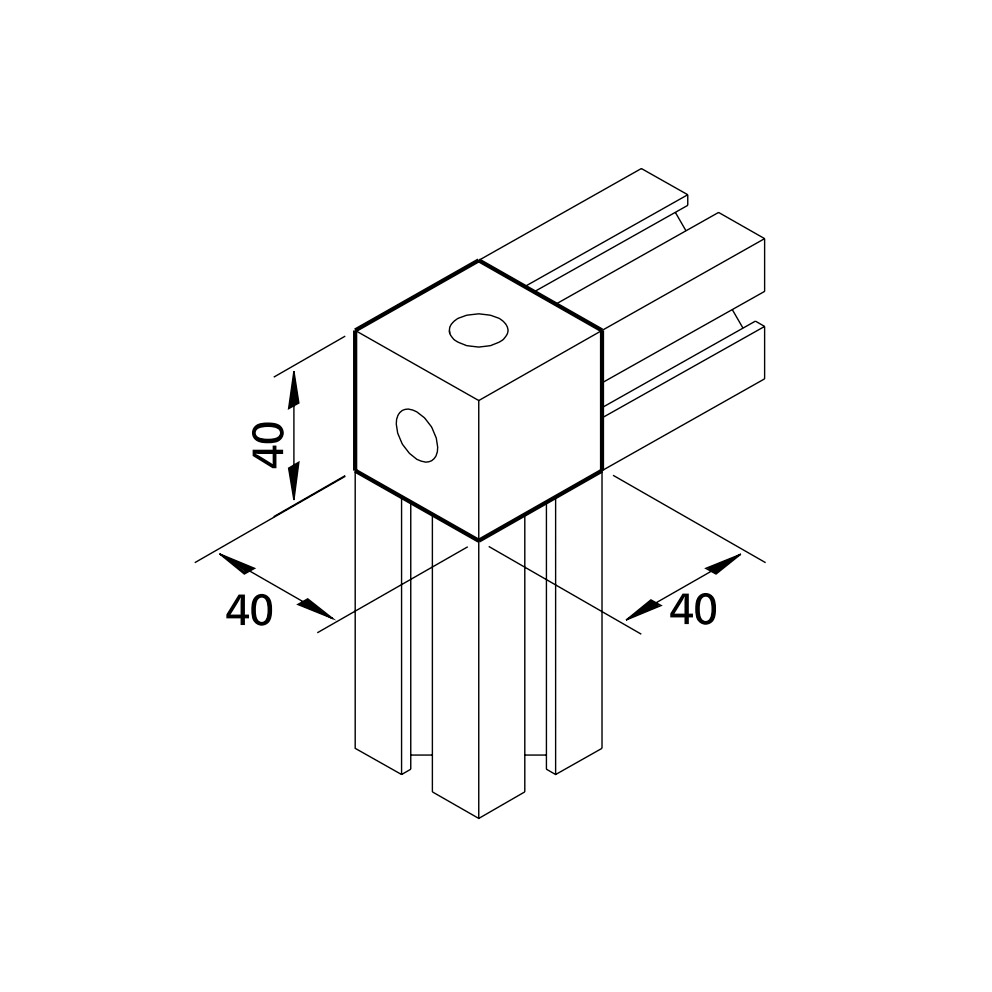

- Abmessungen [mm]
-
40 x 40 x 40
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2
- Gewicht [kg]
-
0,144
- Gewicht
-
0,144 kg
