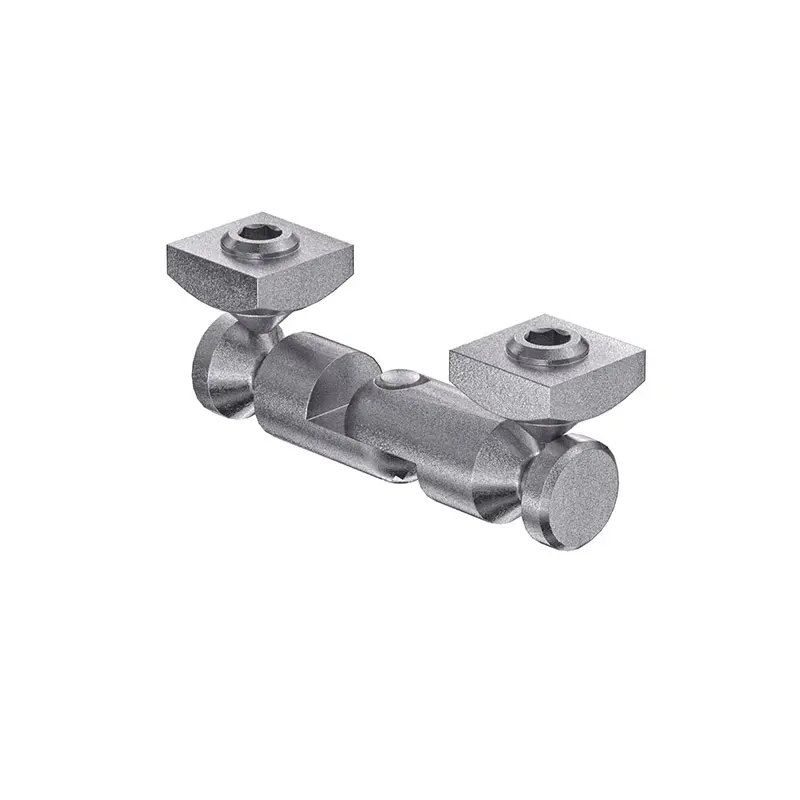

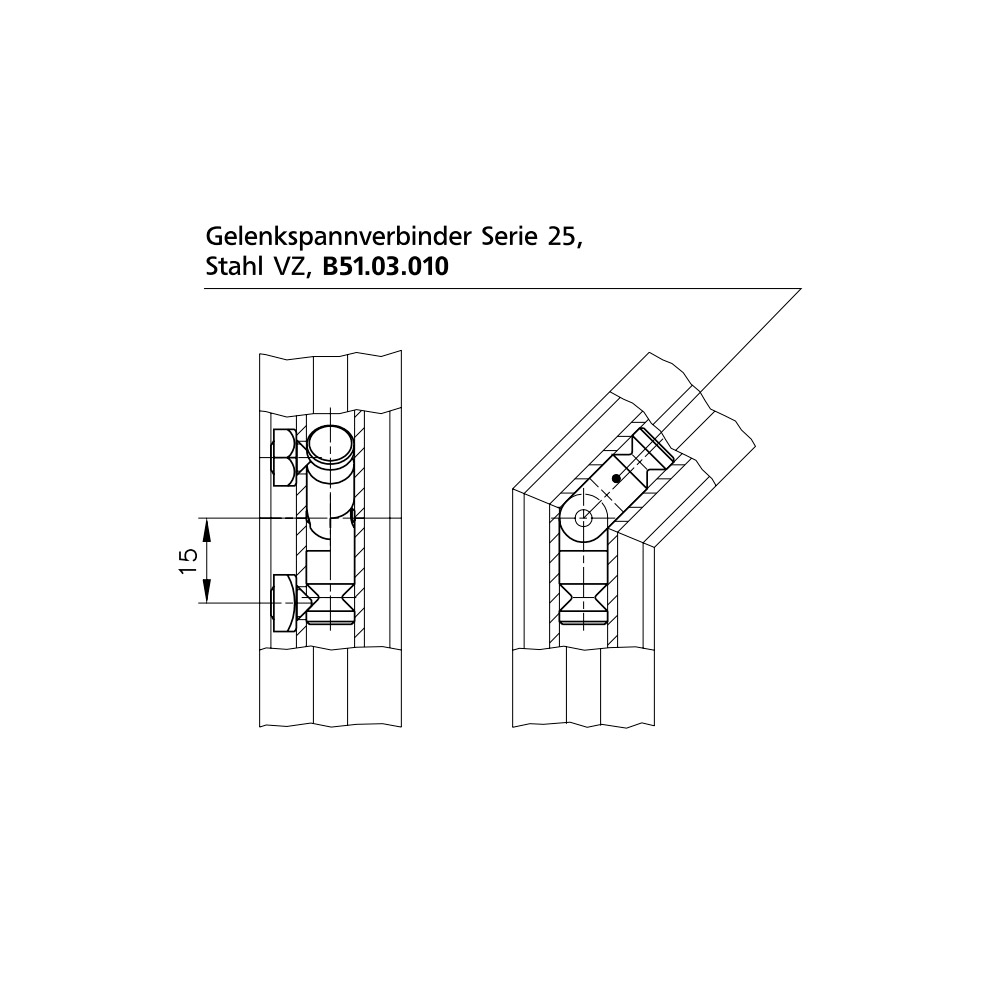

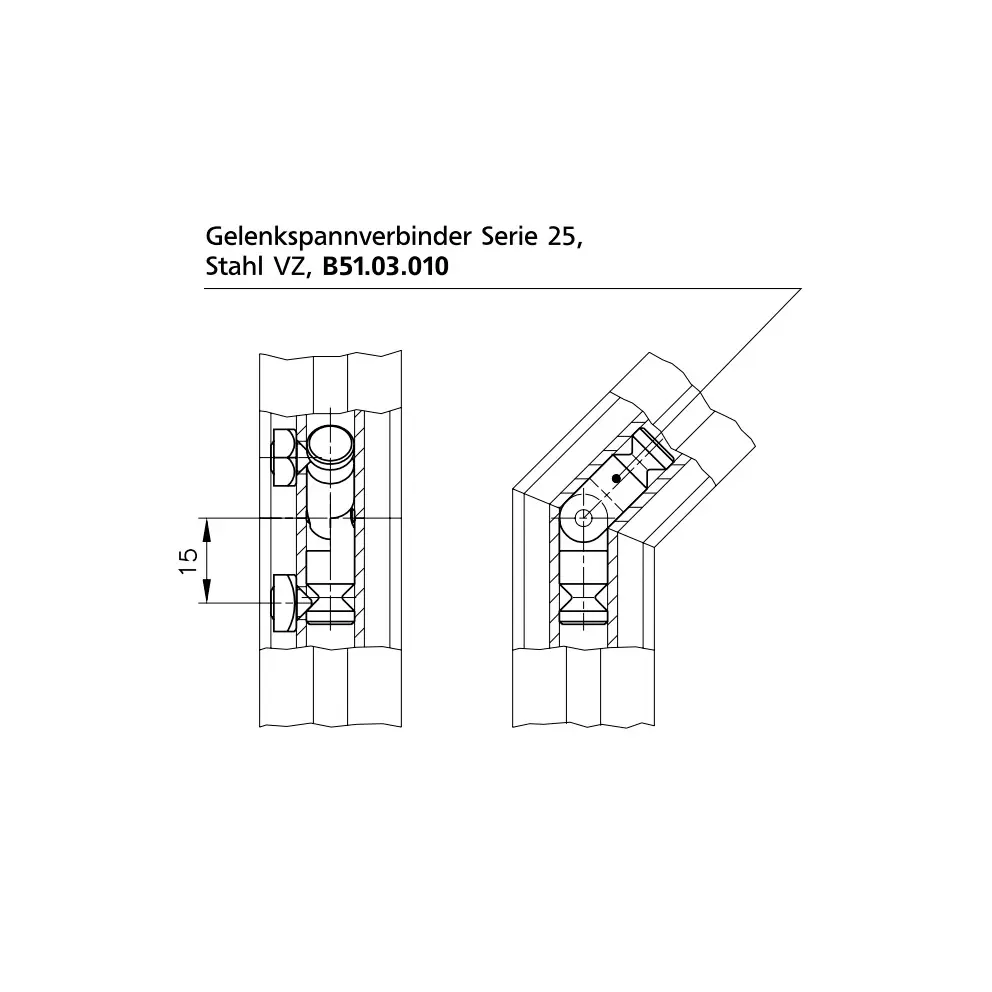

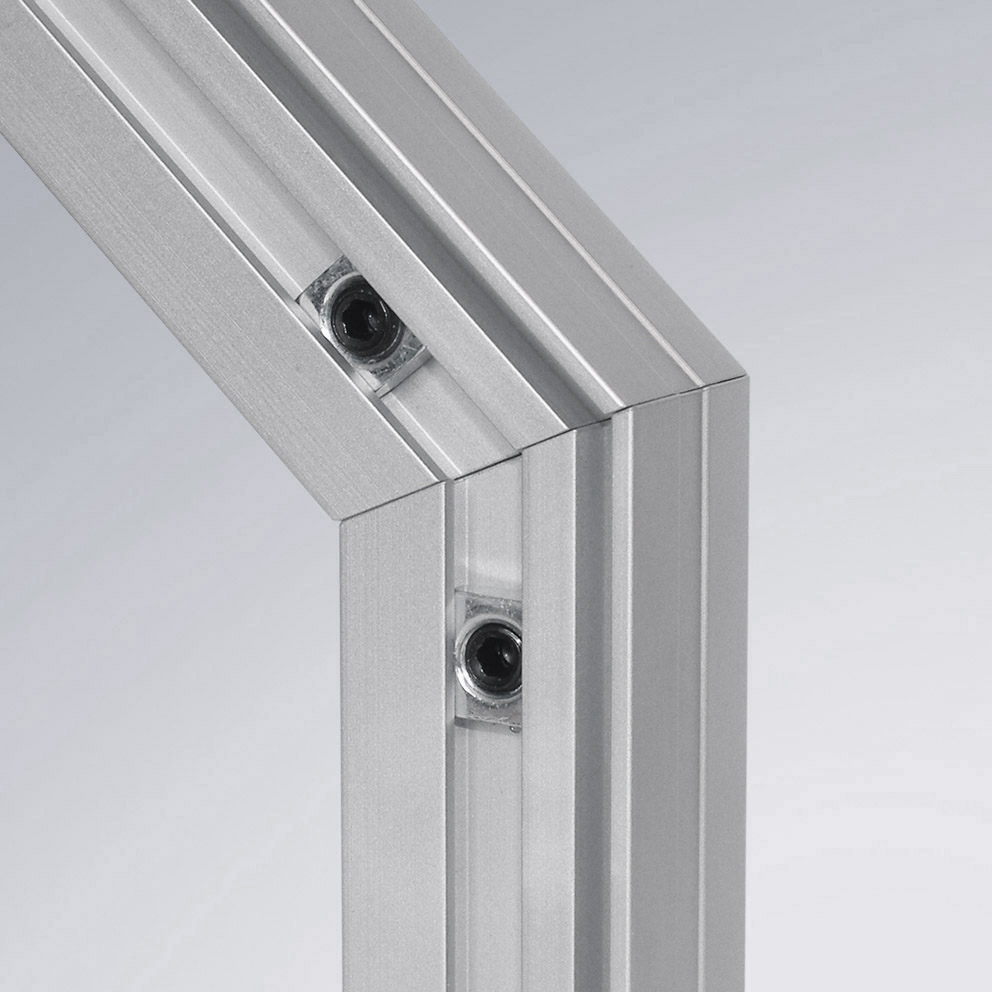

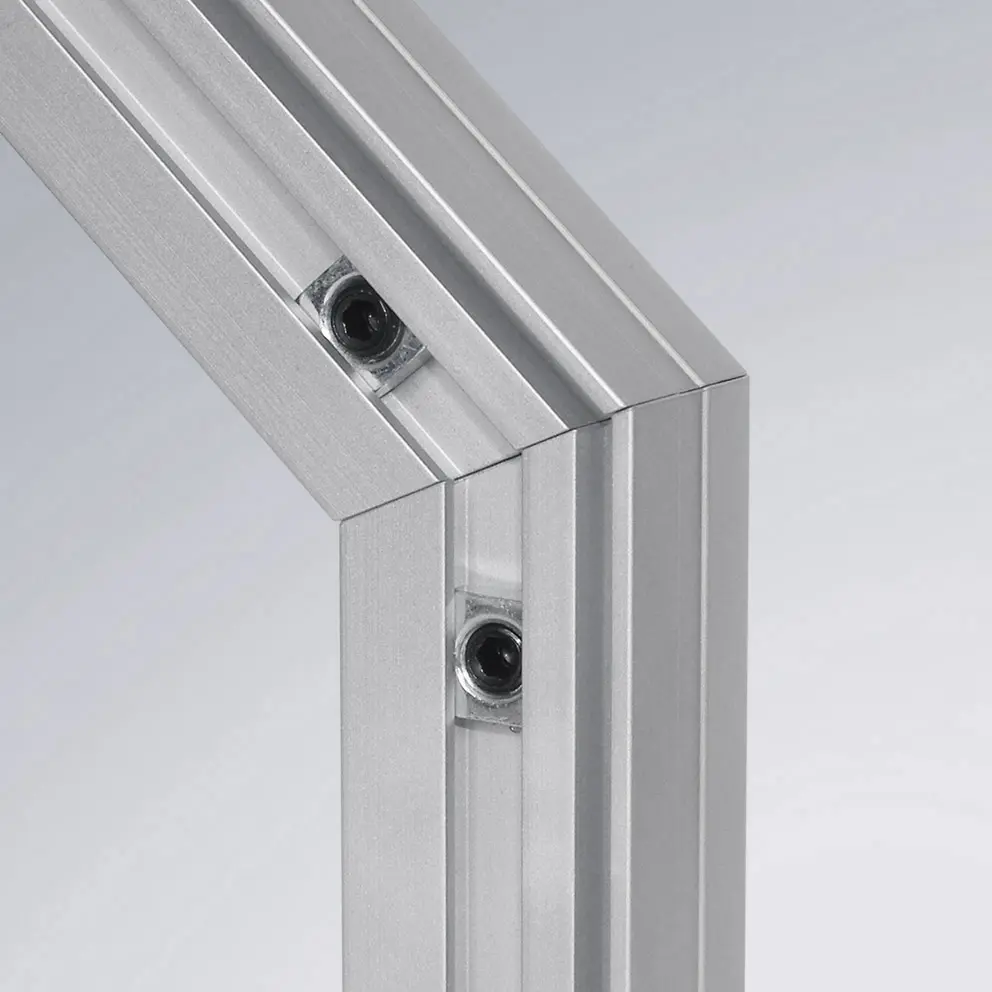

Der Gelenkspannverbinder 25 aus verzinktem Stahl verbindet zwei auf Gehrung gesägte Profile der Serie 25 stirnseitig miteinander. Dabei sind alle Winkel ±90° darstellbar. Die Verbindung benötigt in beiden Profilen an der abgeschrägten Seite eine einseitige Bohrung ø 5,8 mm in 15 mm Abstand von der Mitte der Schnittkante.
Das Set umfasst neben dem Verbinder zusätzlich 2 Laschen 1 M6 (25.50.0512), 1 Zylinderstift M6x8 (D000738) und 2 Gewindestifte M6x8 (D091486).
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Stahl, verzinkt
- Abmessungen [mm]
-
ø 8,4 x 38
- Gewicht [kg]
-
0,02
- Gewicht
-
0,02 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
