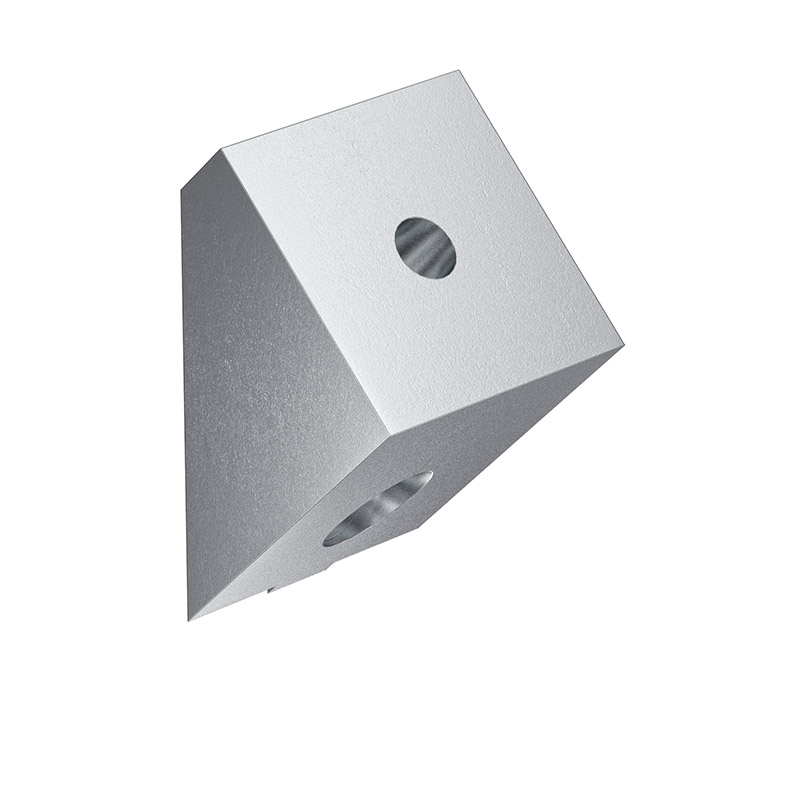

Der Knoten 45° für die Serie 40 und 50 aus gleitgeschliffenem Aluminium wird speziell für die Versteifung von Gestellen, Rahmenkonstruktionen, Unterbauten und Bühnen genutzt. Es ist durch den geschaffenen Eckknoten kein Gehrungsschnitt der VerbindungsProfile erforderlich. Für eine rechtwinklige Verbindung ist zusätzlich ein weiterer Fachwerkknoten 45° erforderlich. Als Profil kommt z.B. das mk 2040.01 zum Einsatz.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

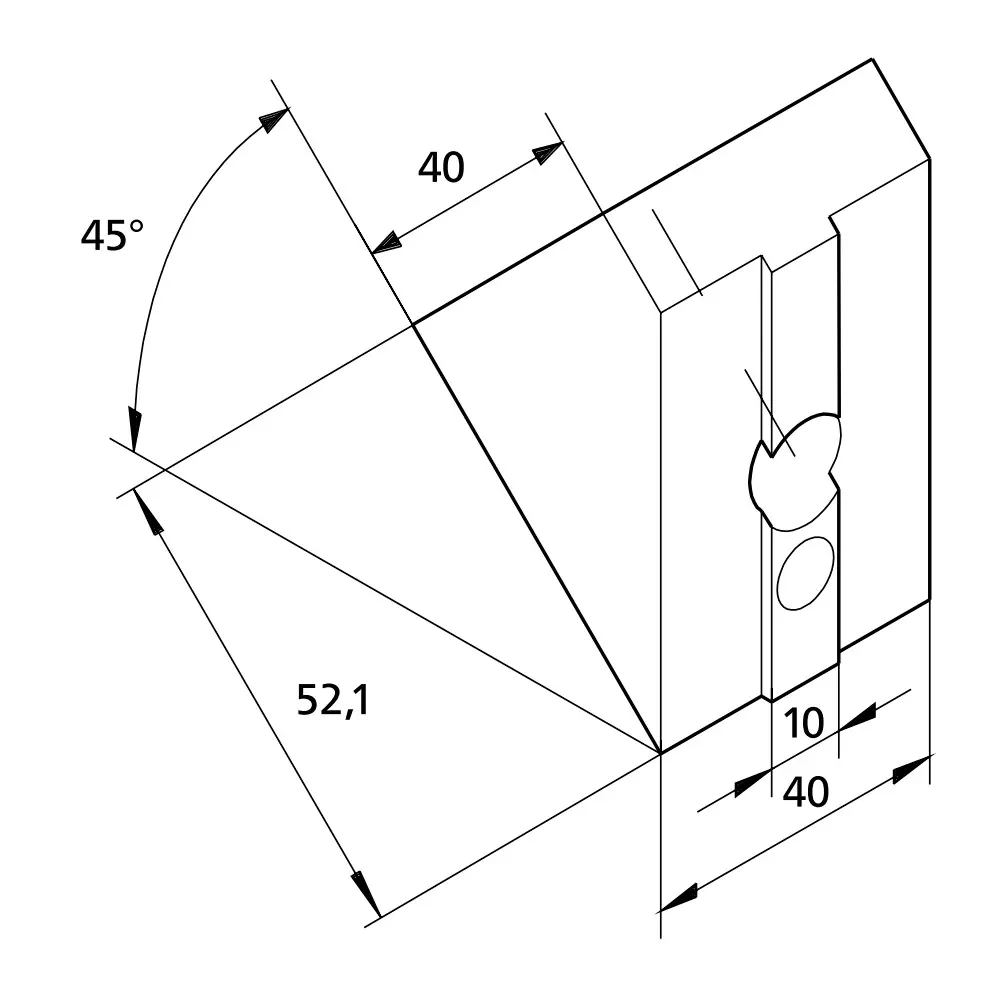

- Abmessungen [mm]
-
40 x 40 x 52,1 / 45°
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2
- Gewicht [kg]
-
0,12
- Gewicht
-
0,12 kg
