Die Verbindungsplatte 01 T ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 70x45 mm und ist für niedrige bis mittlere Belastungen konzipiert.

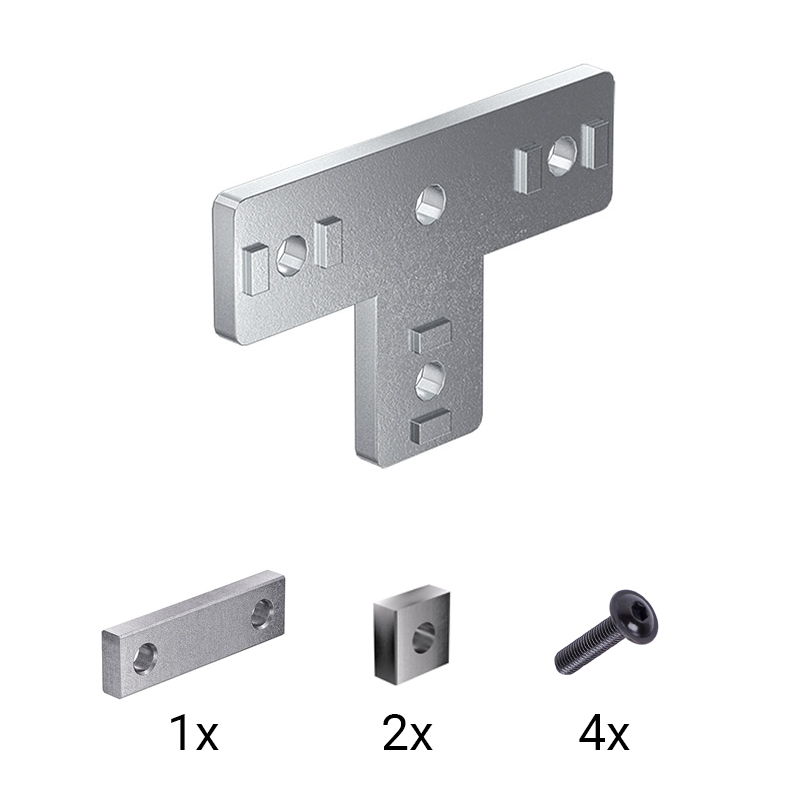

Das Set umfasst neben der Platte zusätzlich 2 Laschen 1 M5 (25.50.0500), 1 Lasche 2/25 M5 (25-50-0504) und 4 Linsenflanschkopfschrauben M5x10 (K112010021).
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen

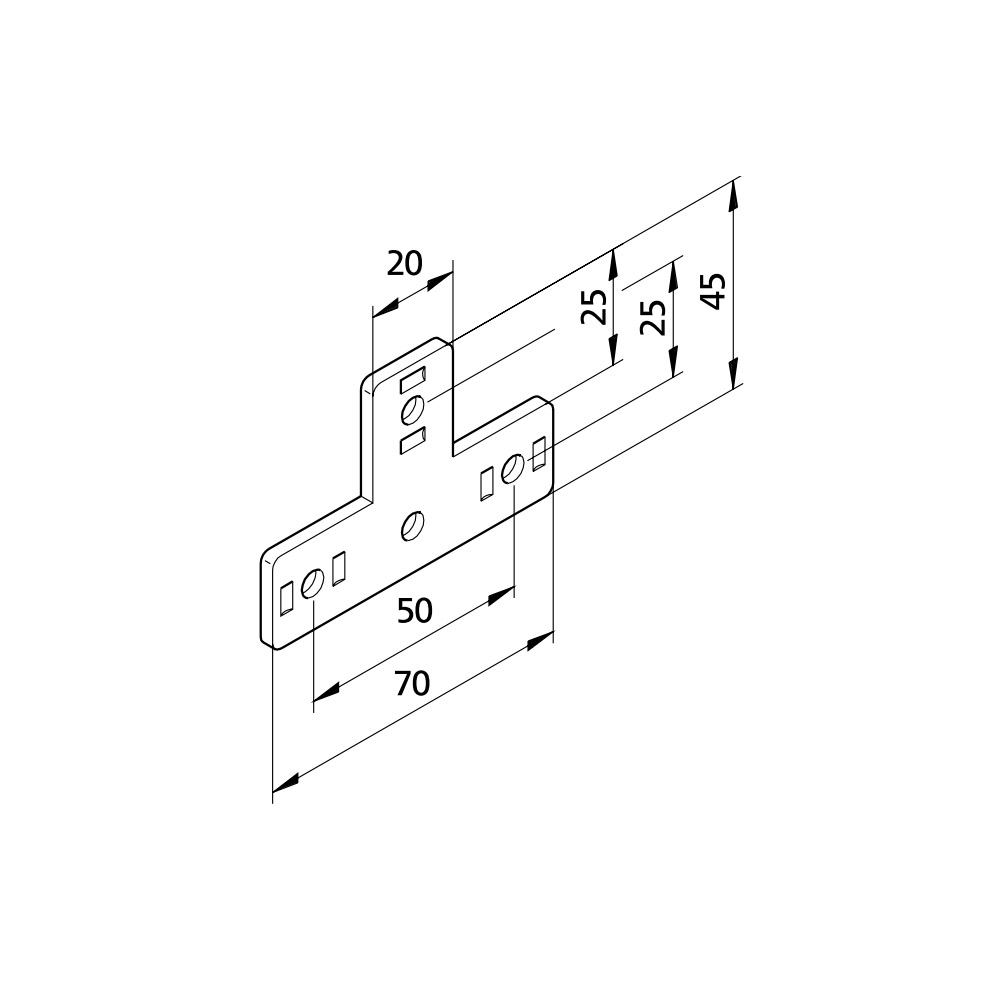

- Abmessungen [mm]
-
45 x 45 x 4
- Bohrung [mm]
-
ø 5,5
- Anzahl Bohrungen
-
3
- Gewicht
-
0,046 kg
