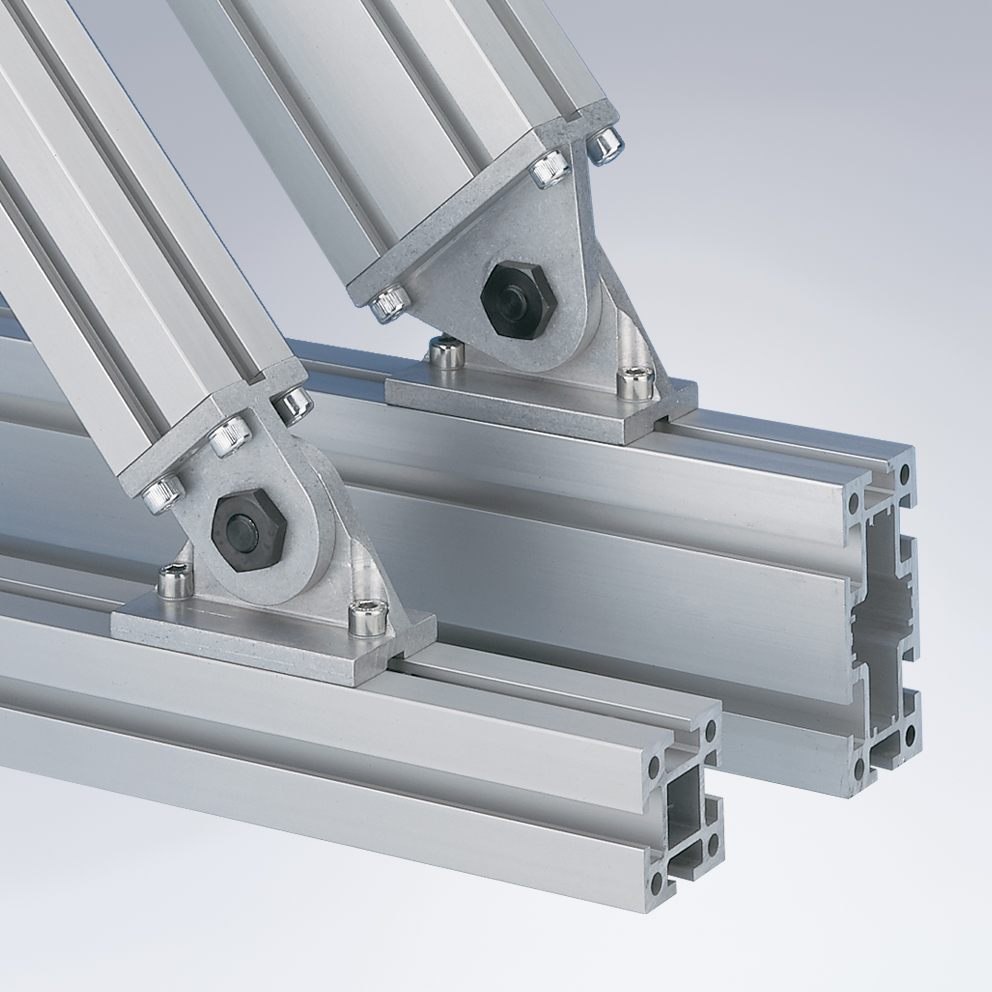

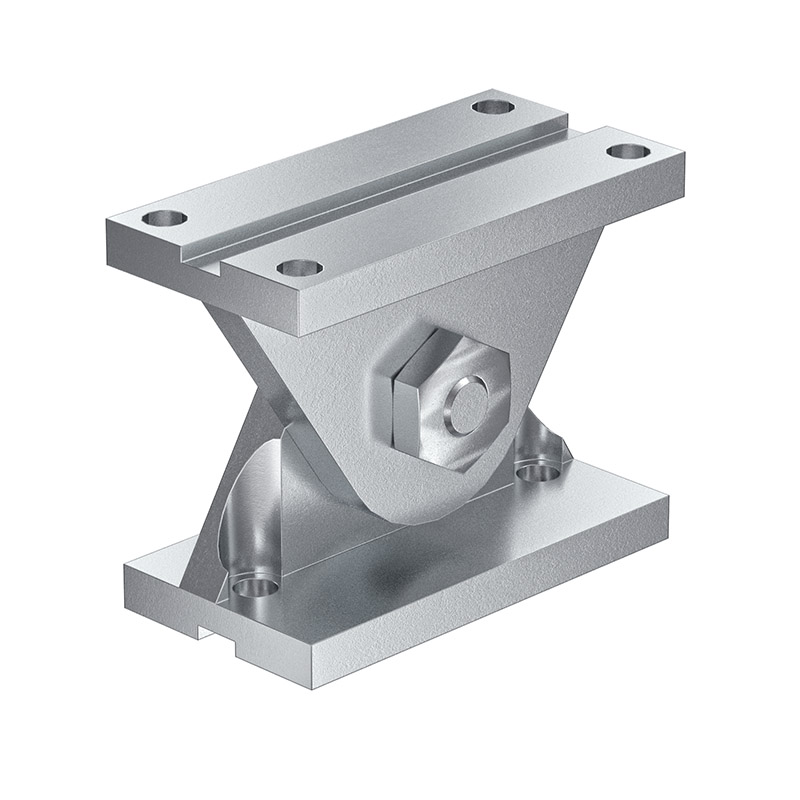

Das Gelenk B54 aus gleitgeschliffenem Aluminium dient der Anbindung von einem Profil mk 2004 stirnseitig auf ein Profil der Serie 50 nutseitig im Winkel bis zu 56°. Das Gelenk kann durch Anziehen von Haltebolzen festgesetzt werden und hält Belastungen von max. 300 kg in Profillängsrichtung stand. Zur Aufnahme von hohen Drehmomenten ist das Gelenk zu verstiften.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

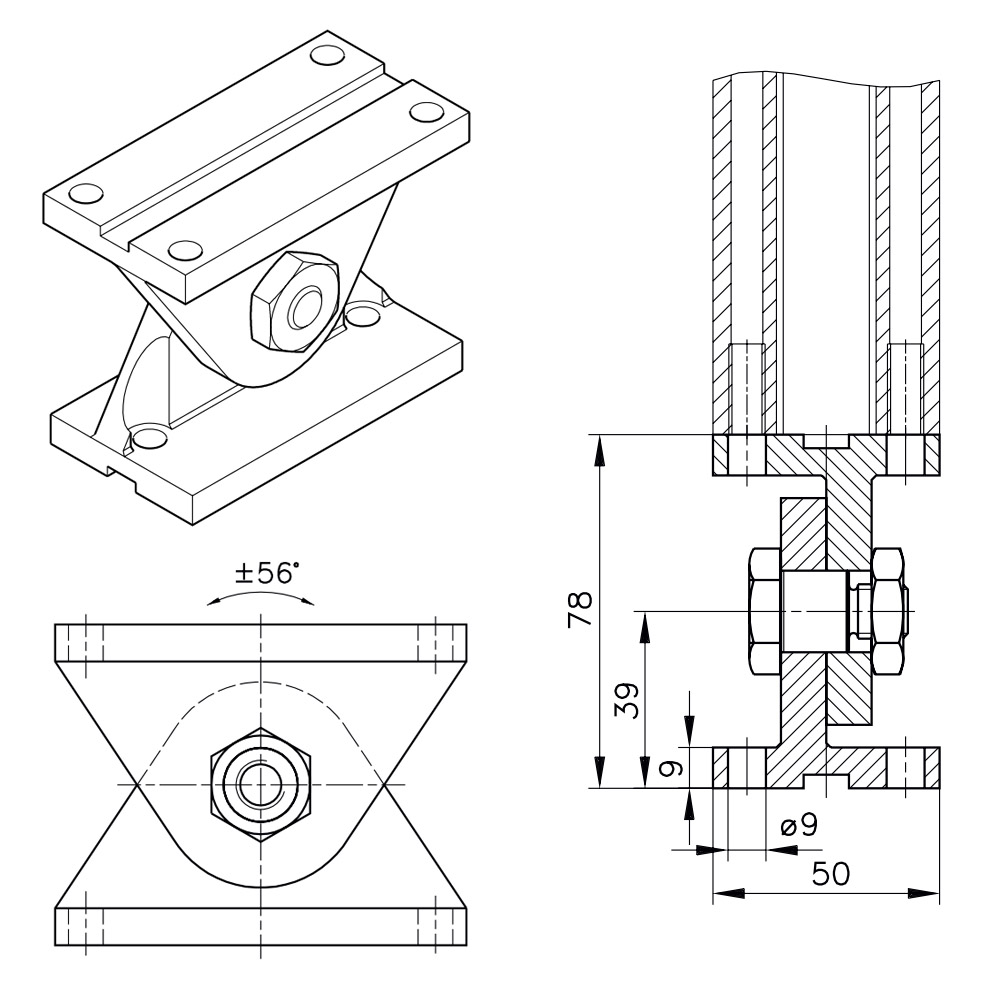

- Abmessungen [mm]
-
50 x 100 x 78
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
4 + 2
- Traglast [kg]
-
300 (in Profillängsrichtung)
- Drehwinkel [°]
-
± 56
- Gewicht
-
0,467 kg
