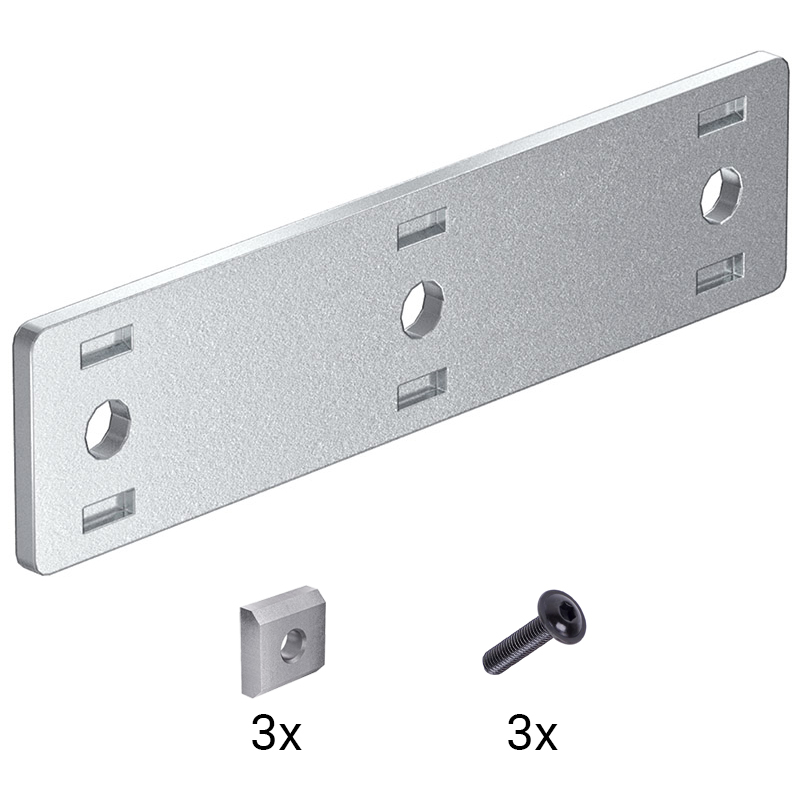

Die gerade Verbindungsplatte 09 ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serien 40 und 50. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 160x39 mm und ist für niedrige bis mittlere Belastungen konzipiert.
Das Set umfasst neben der Platte zusätzlich 3 Lasche 1 M8 (34-01-0001) und 3 Linsenflanschkopfschrauben M8x12 (K112010002).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
160 x 39 x 4
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
3
- Gewicht
-
0,142 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
