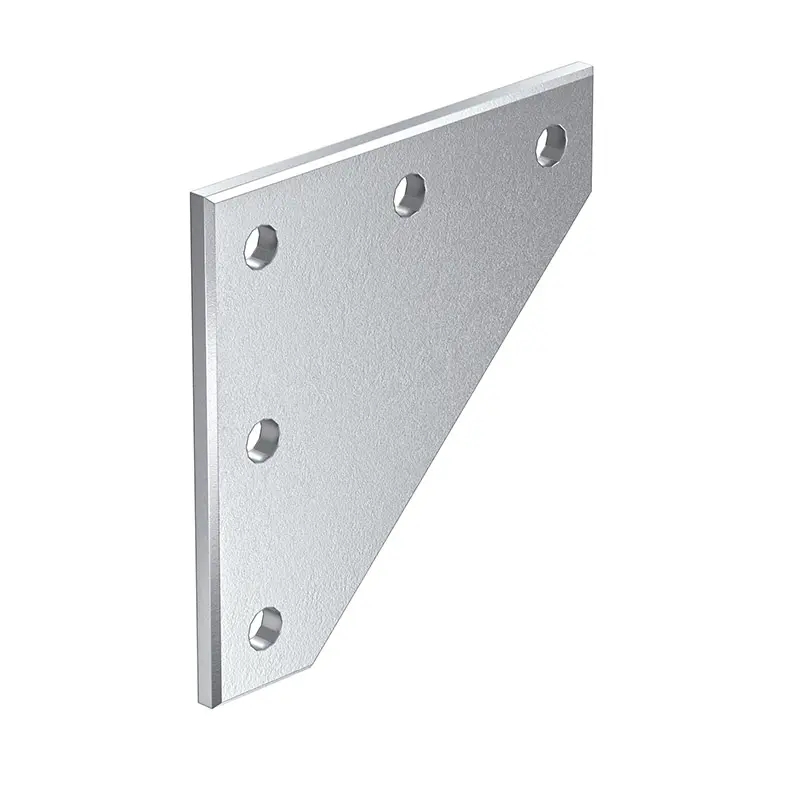

Die Verbindungsplatte 60/10 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 60. Sie hat eine Abmessung von 160x160 mm, fünf Bohrungen und ist an einer Seite im 45°-Winkel abgeschrägt. Durch die Plattenstärke von 12 mm ist sie für hohe Belastungen konzipiert.
- Profilserie
-
Serie 60
- Nut [mm]
-
14
- Material
-
Aluminium, gleitgeschliffen

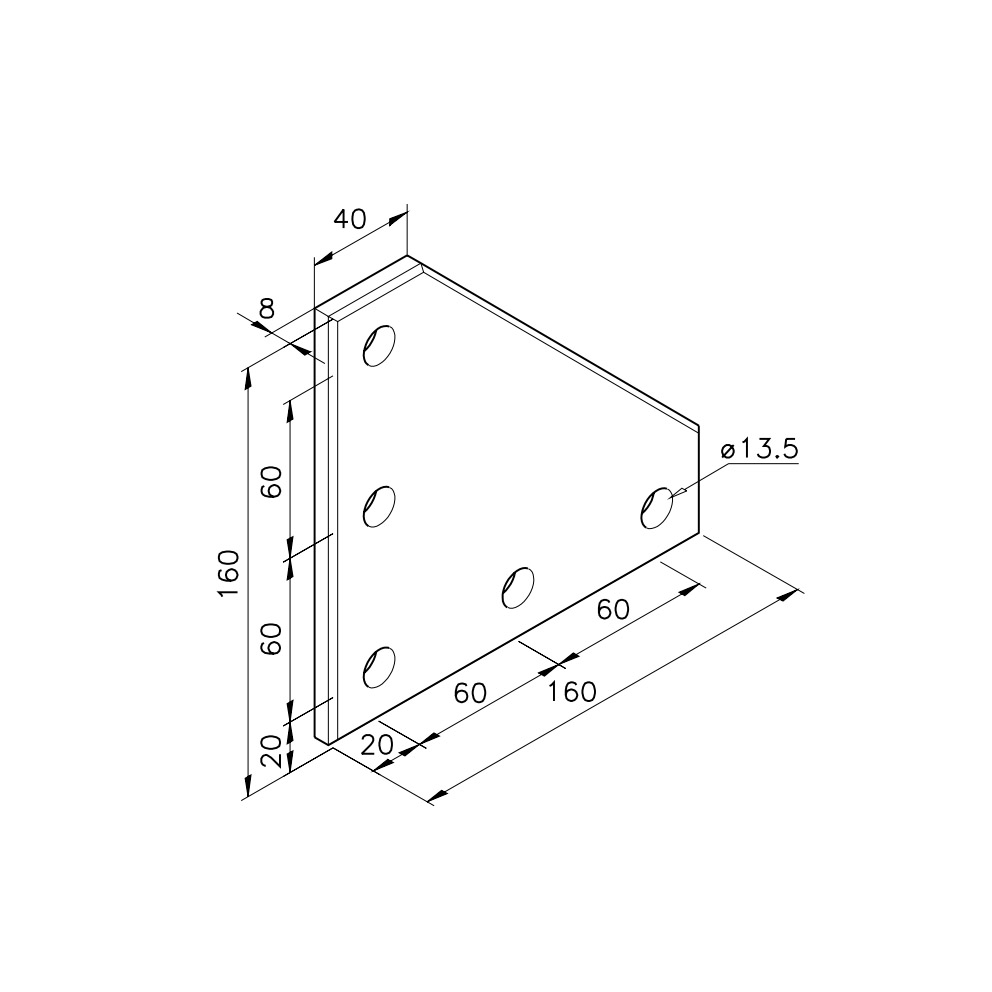

- Abmessungen [mm]
-
160 x 160 x 8 / 45°
- Bohrung [mm]
-
ø 13,5
- Anzahl Bohrungen
-
5
- Gewicht [kg]
-
0,392
- Gewicht
-
0,392 kg
