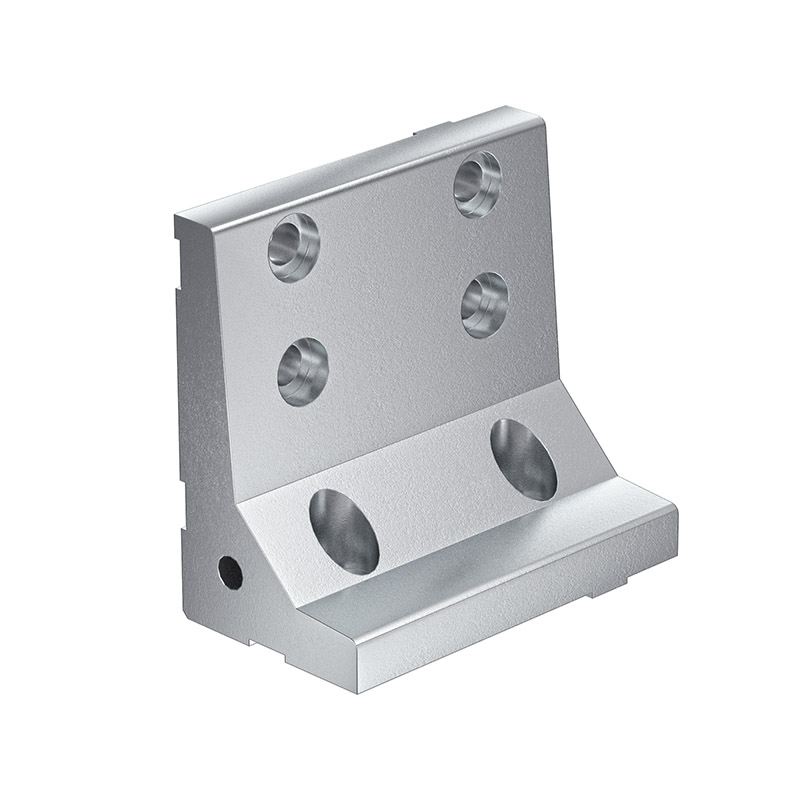

Der Winkel D90s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 49x84x90 mm und insgesamt sechs Bohrungen, vier auf der einen und zwei weitere auf der anderen Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
49 x 84 x 90
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,35
- Gewicht
-
0,35 kg
