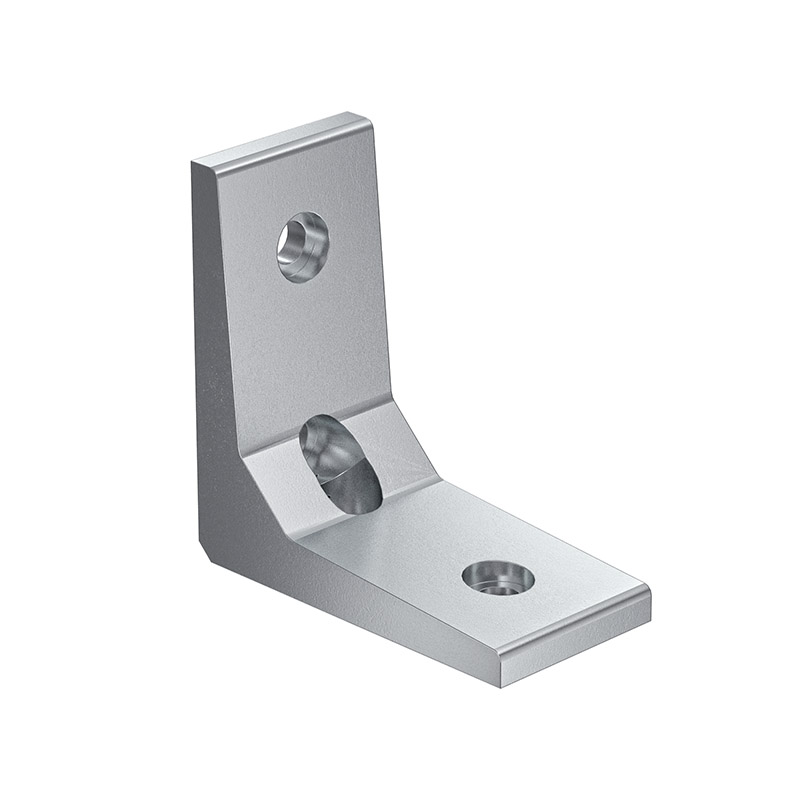

Der Winkel G40 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 80x80x40 mm und hat zwei Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
80 x 80 x 40
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
4
- Gewicht [kg]
-
0,15
- Gewicht
-
0,15 kg
