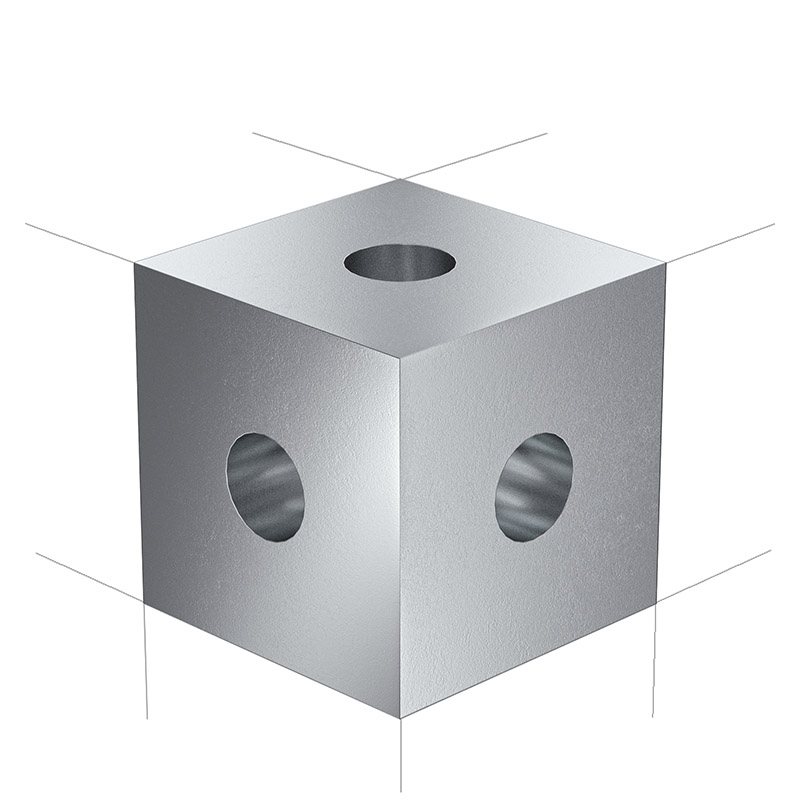

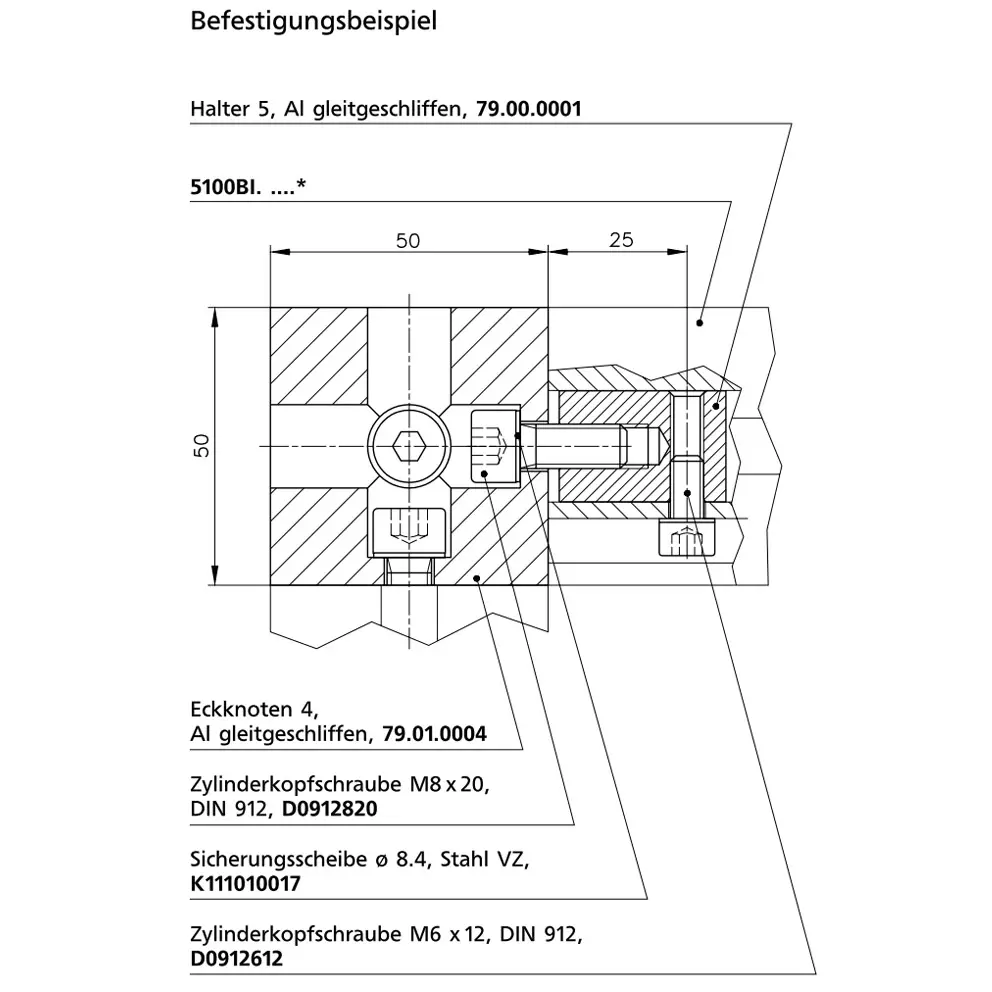

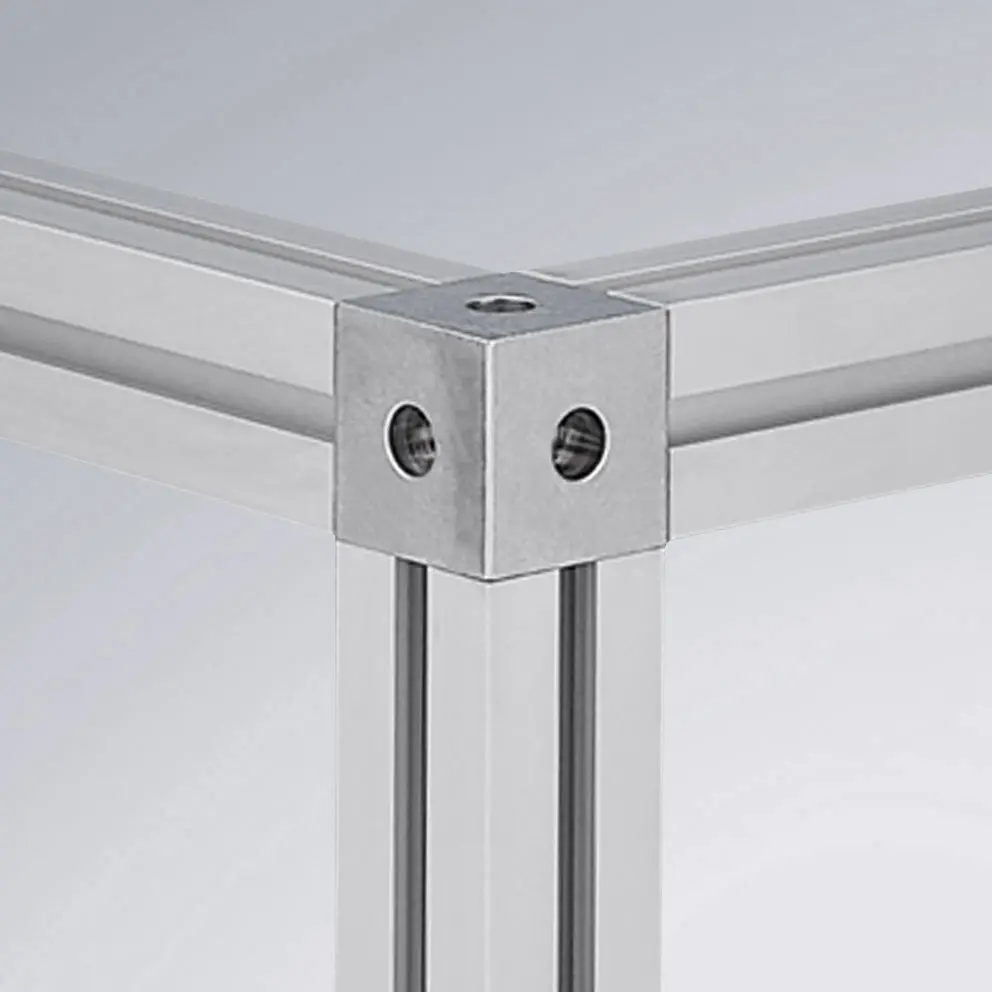

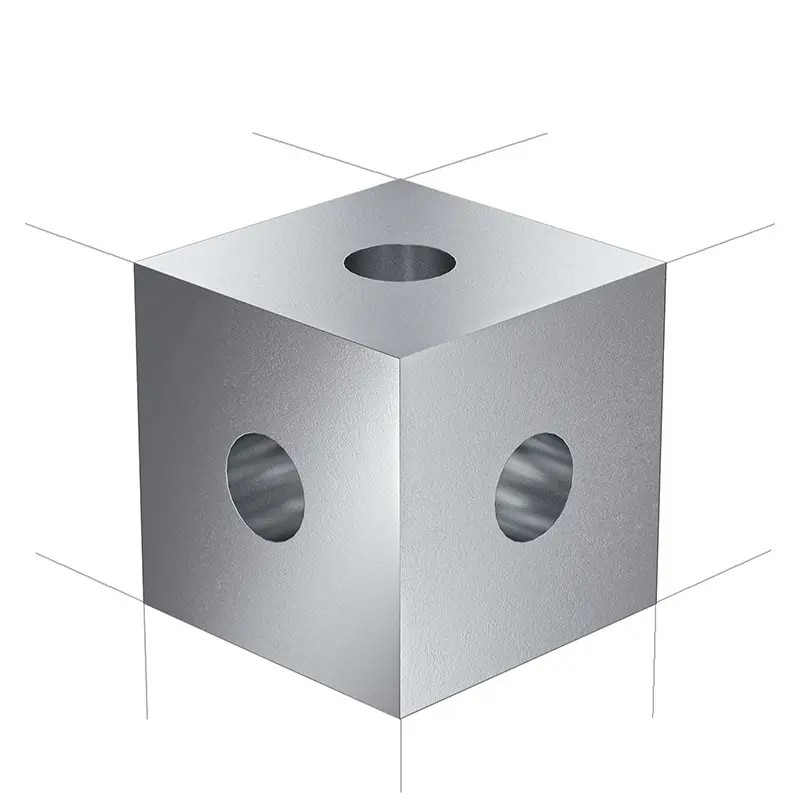

Der Eckknoten 4 für die Serie 50 aus gleitgeschliffenem Aluminium verbindet 3 Profile der Serie 50 (z.B. mk 2000) miteinander. Er hat Abmessungen von 50x50x50 mm, sorgt durch die Eckverbindung für saubere Übergänge am Knotenpunkt und wertet die Konstruktion optisch auf. Die Nuten der Profile bleiben an allen Seiten frei. Beim Verbinden mit dem Profil mk 2000 ist der Halter 5 in das Profil einzubringen und zu verschrauben.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

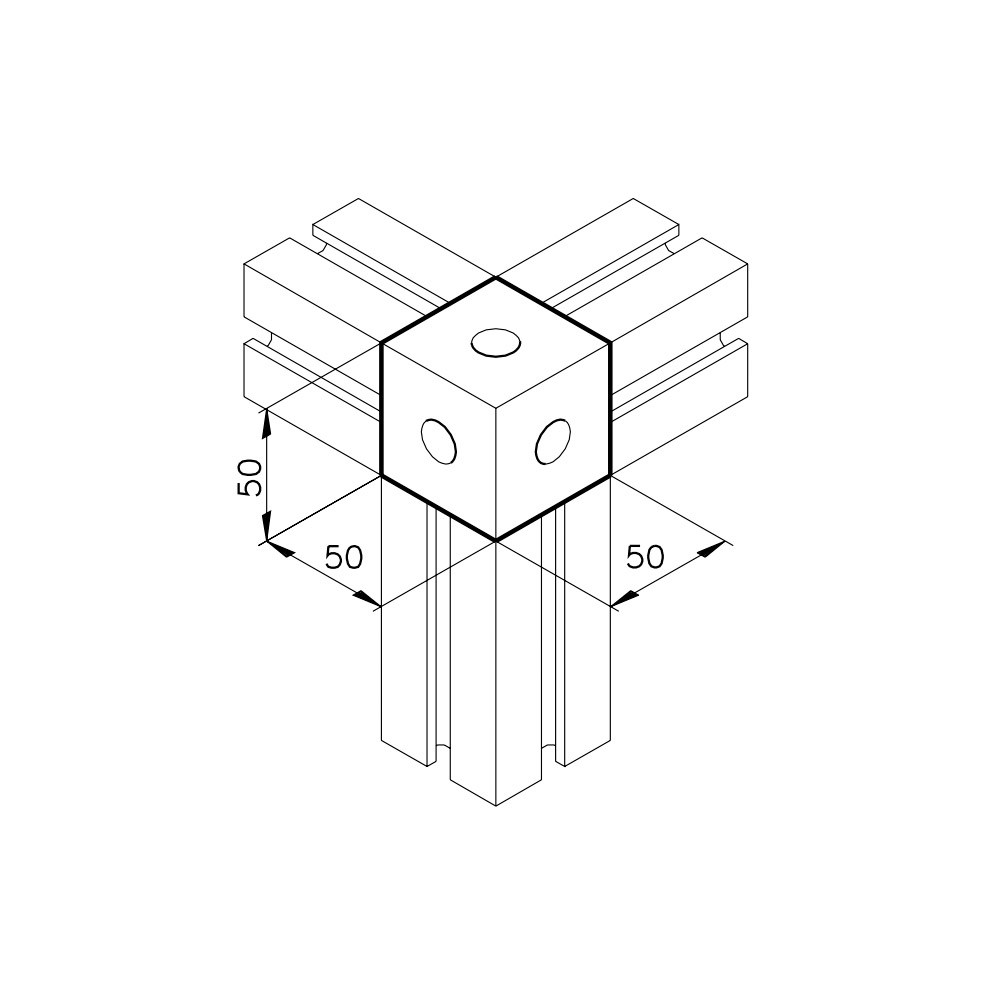

- Abmessungen [mm]
-
50 x 50 x 50
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,299
- Gewicht
-
0,299 kg
