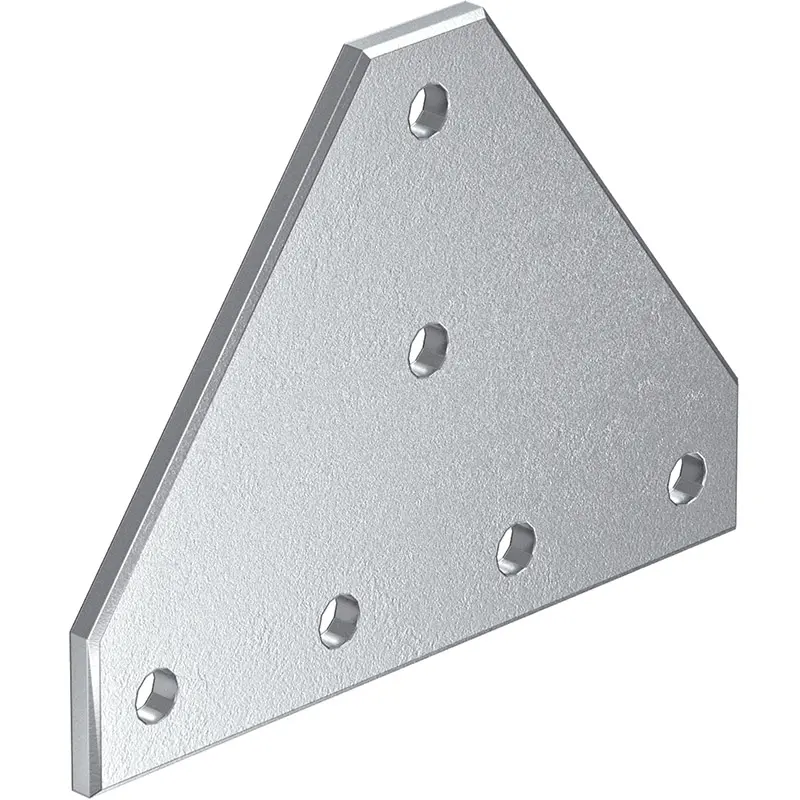

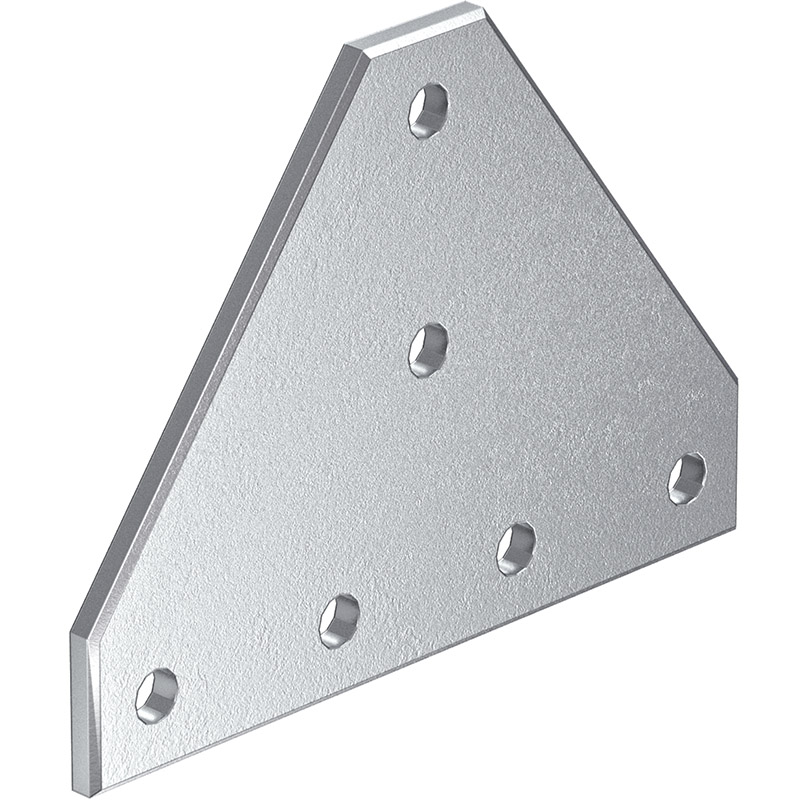

Die Verbindungsplatte 60/12 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 60. Sie hat eine Abmessung von 220x160 mm, fünf Bohrungen und ist an zwei Seiten im 37°-Winkel abgeschrägt. Durch die Plattenstärke von 12 mm ist sie für hohe Belastungen konzipiert.
- Profilserie
-
Serie 60
- Nut [mm]
-
14
- Material
-
Aluminium, gleitgeschliffen

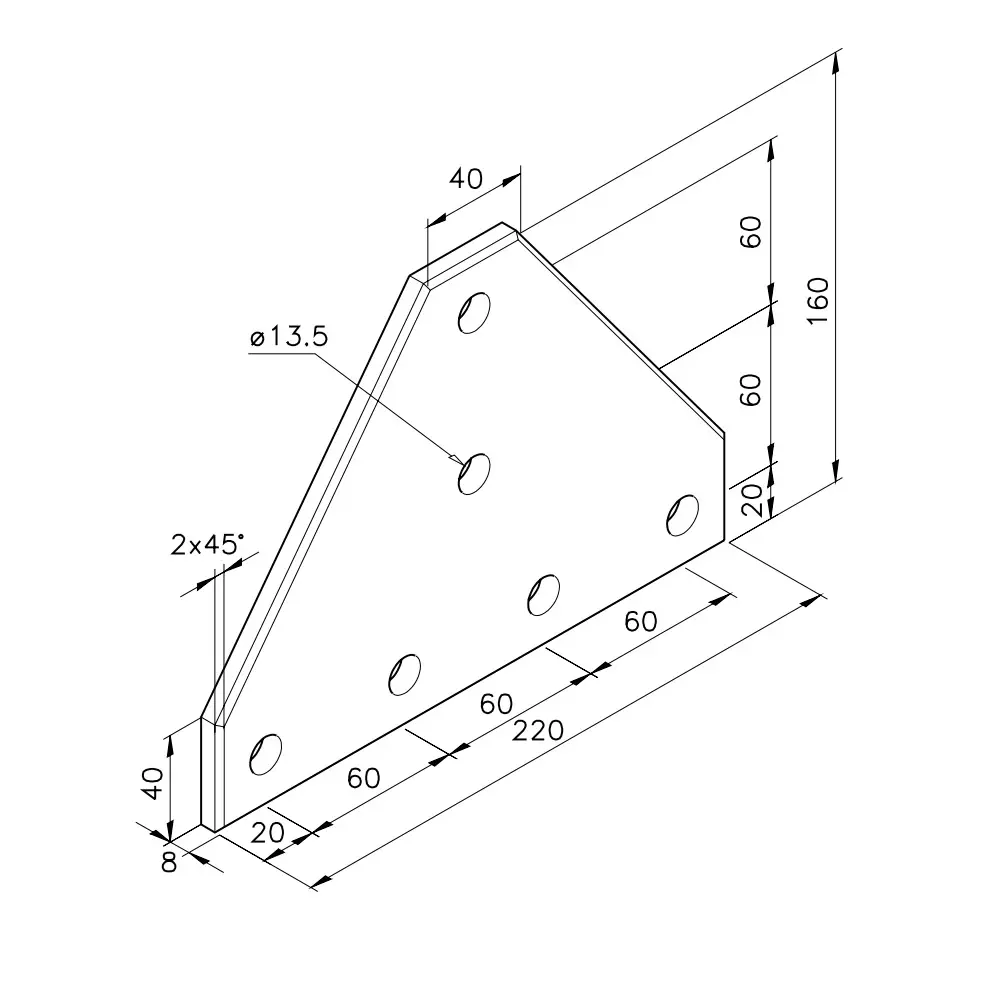

- Abmessungen [mm]
-
220 x 160 x 8
- Bohrung [mm]
-
ø 13,5
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,522
- Gewicht
-
0,522 kg
