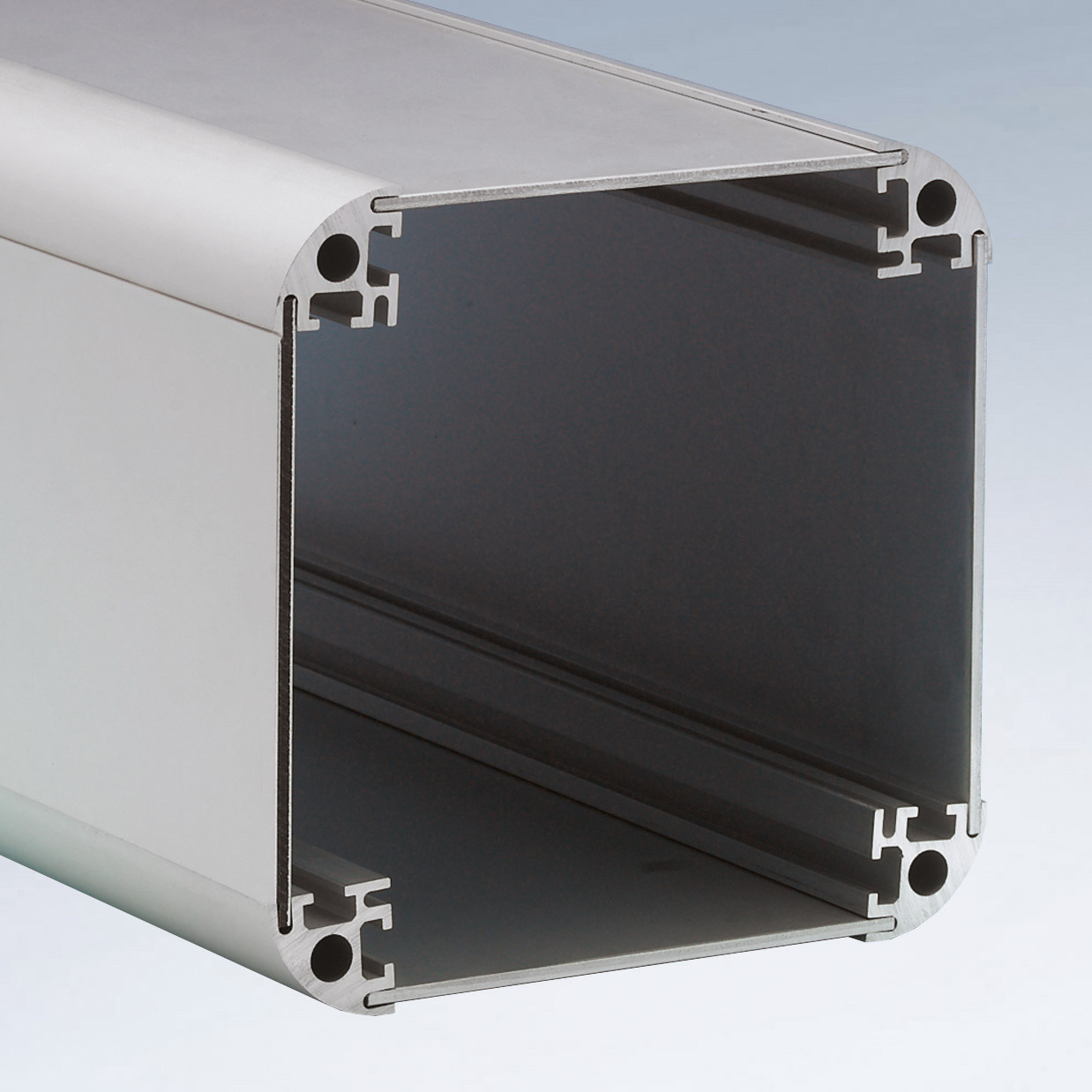

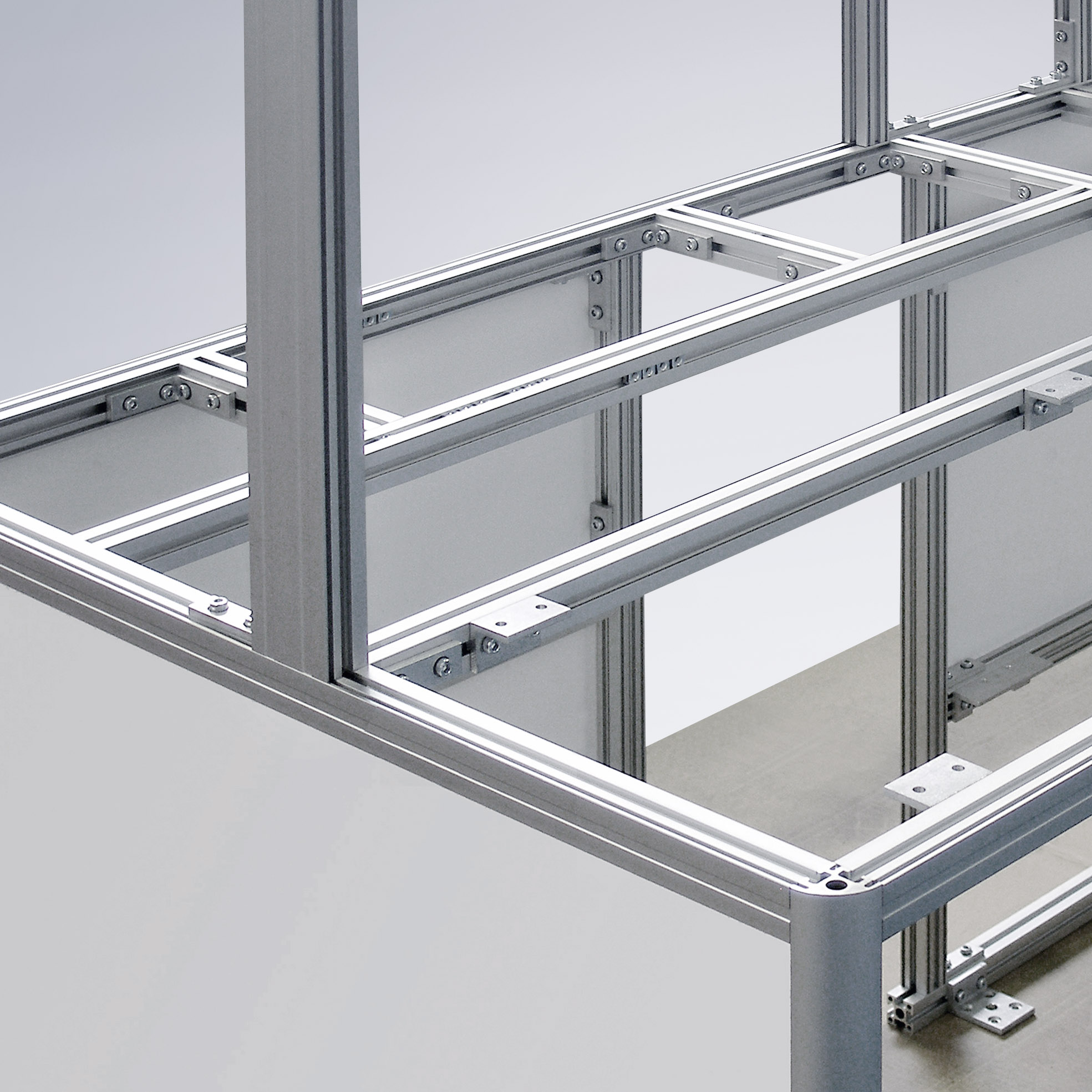

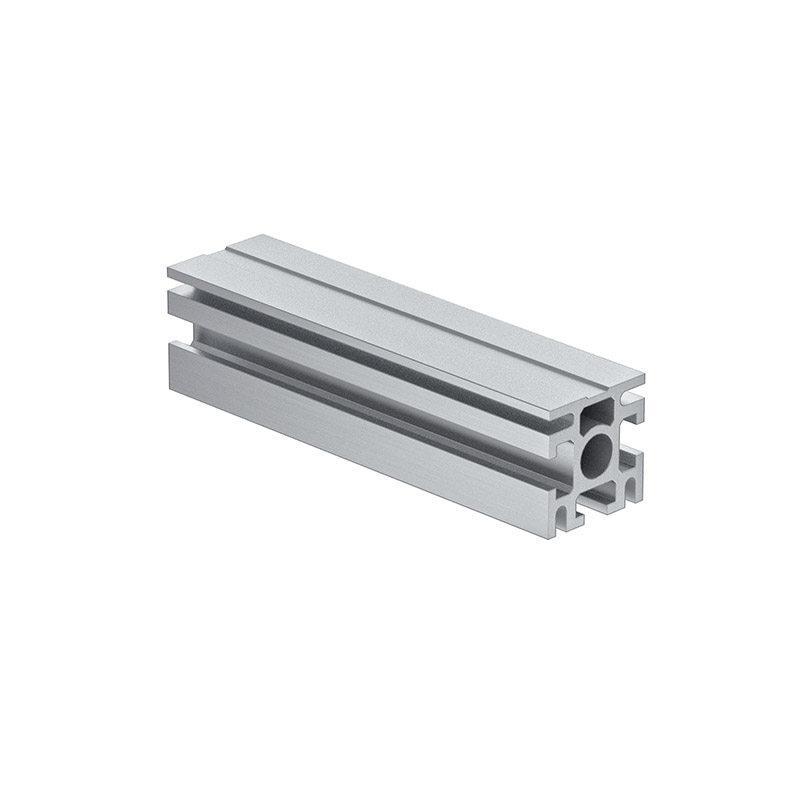

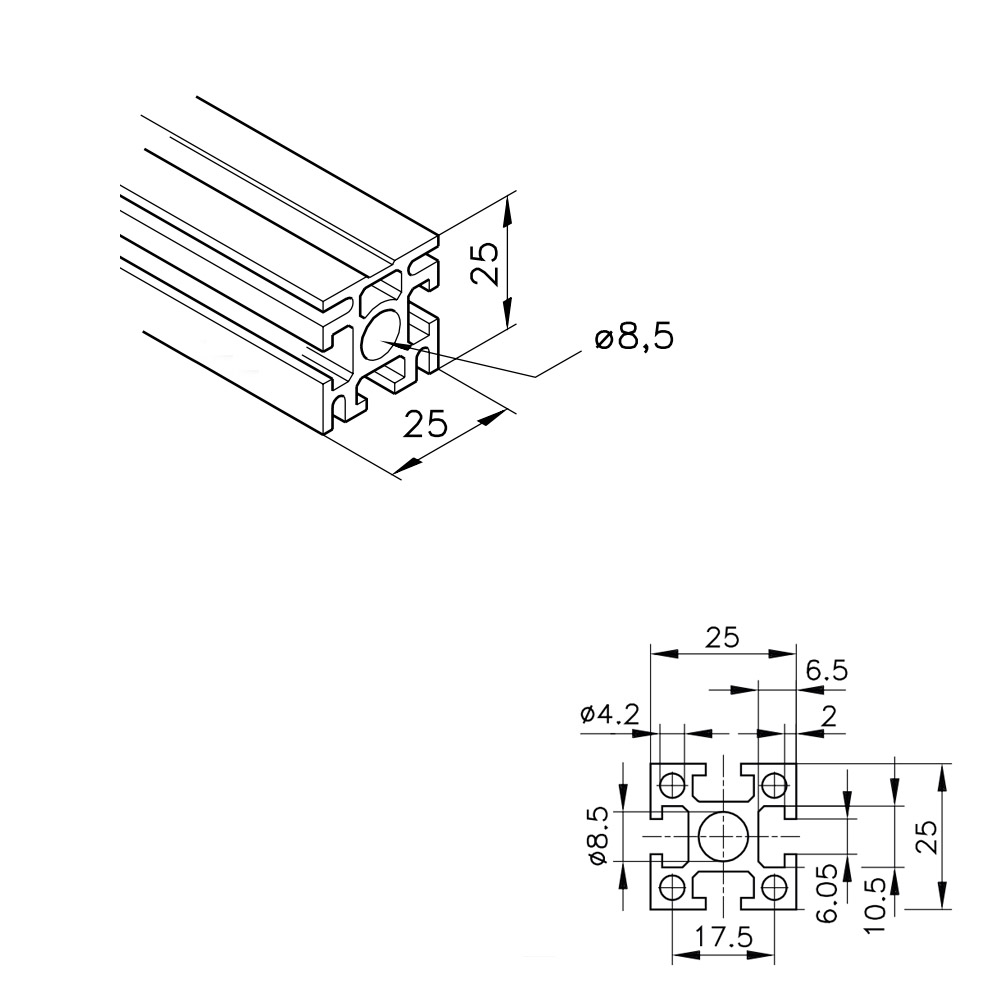

Das Konstruktionsprofil mk 2025.31 hat einen Querschnitt von 25x25 mm und verfügt über eine geschlossene Seite, bzw. eine geschlossene Systemnut. Daneben hat das Profil noch weitere, kleinere Nuten von 2,7 mm zur Befestigung von Flächenelementen. Somit bleibt die Hauptnut, beispielsweise für Winkel frei. Die klassischen Einsatzgebiete der Serie 25 sind leichte Gestelle, Vitrinen, Versuchsaufbauten, Mess- und Prüfeinrichtungen sowie Elektronikgehäuse.
Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 6 mm und die Nuttiefe von 6,5 mm ist für die Verwendung von DIN-Schrauben M5 ausgelegt, wobei auch M4 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils ausgelegt.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert
- Querschnitt [mm]
-
25 x 25
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
0,77
- Fläche A [m²]
-
284
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
1,73
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
1,62
- Polares Flächenträgheitsmoment It [cm⁴]
-
0,46
- Widerstandsmoment um x-Achse Wx [cm³]
-
1,42
- Widerstandsmoment um y-Achse Wy [cm³]
-
1,29
- Polarer Widerstandsmoment Wp [cm³]
-
0,32
- Gewicht
-
3,876 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
