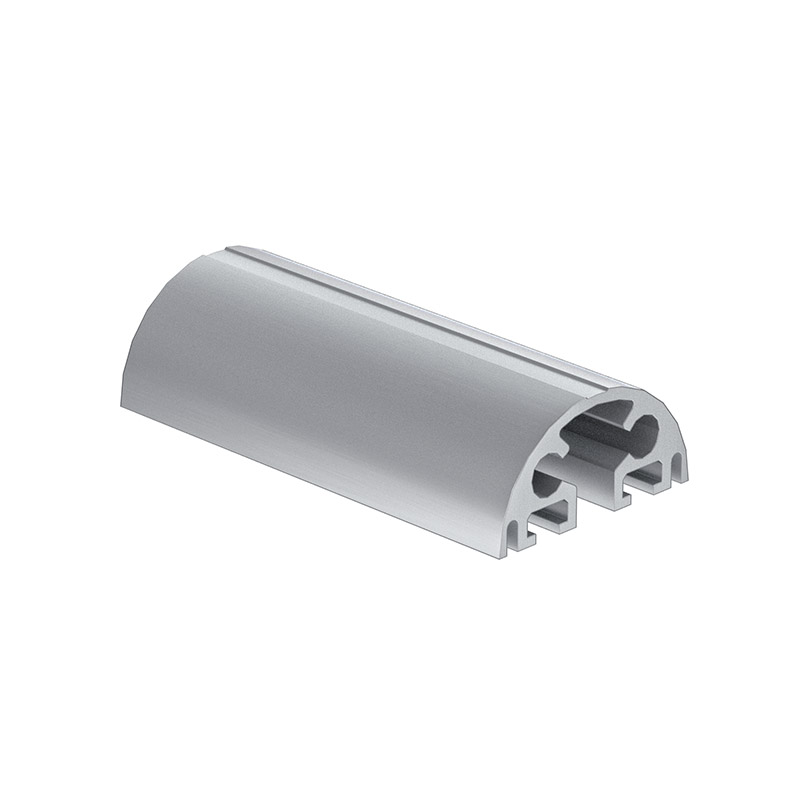

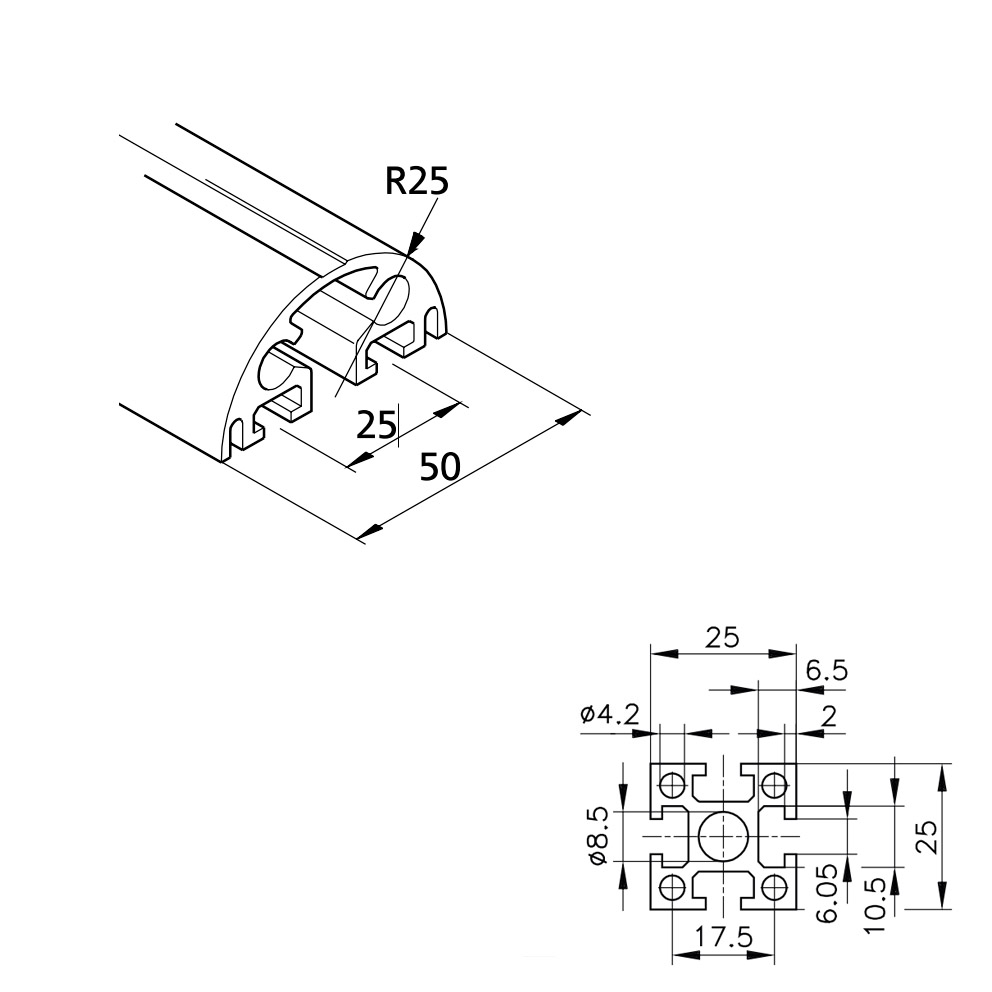

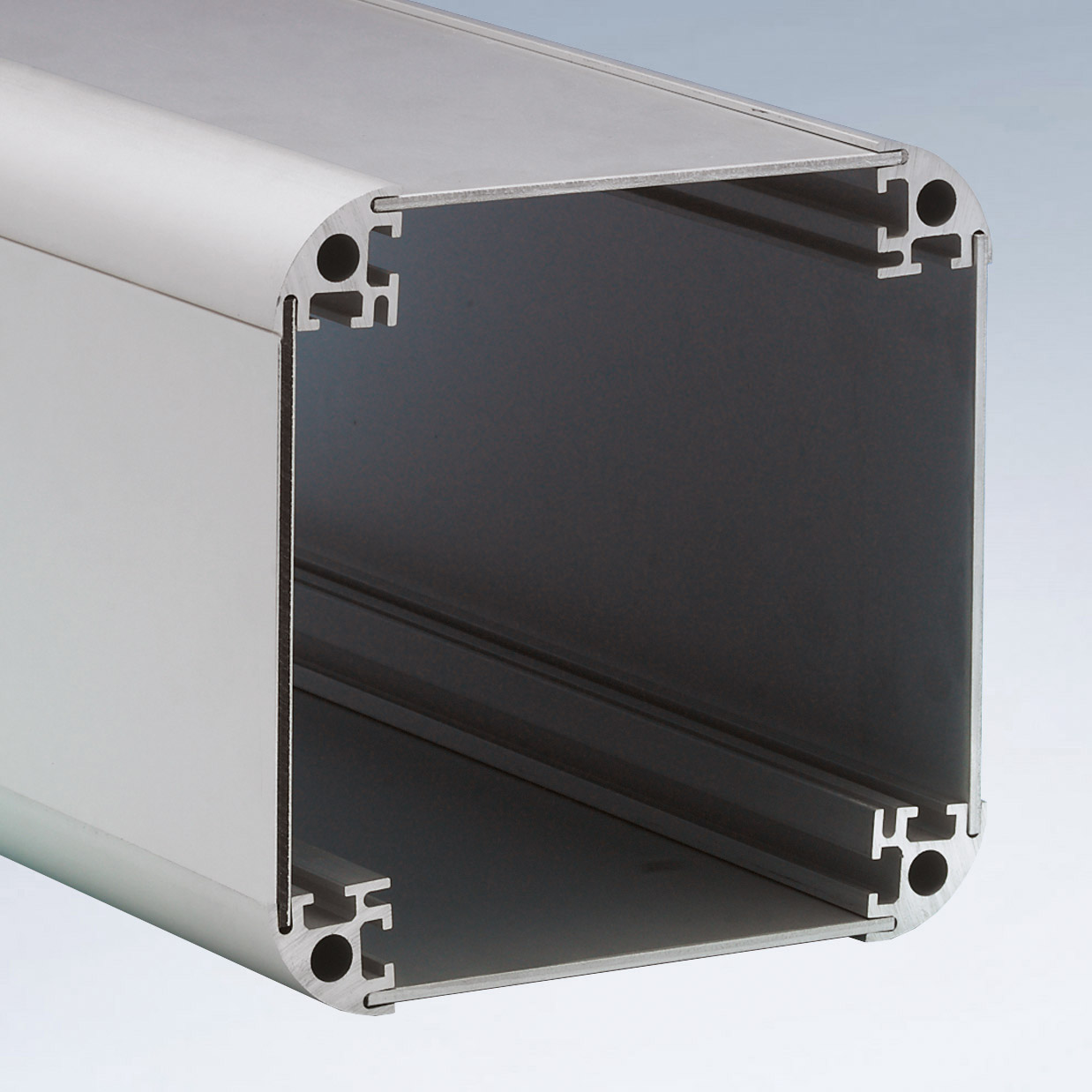

Das Konstruktionsprofil mk 2025.39 hat einen Querschnitt von 25x50 mm und verfügt über eine 180° abgerundete, geschlossene Seite. Daneben hat das Profil noch weitere, kleinere Nuten von 2,7 mm zur Befestigung von Flächenelementen. Somit bleibt die Hauptnut, beispielsweise für Winkel frei. Klassische Einsatzgebiete sind Konstruktionen mit besonderen optischen Ansprüchen, wie z.B. Messeexponate, Schutzhauben und Vitrinen.
Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 6 mm und die Nuttiefe von 6,5 mm ist für die Verwendung von DIN-Schrauben M5 ausgelegt, wobei auch M4 und M6 optional möglich sind. Die Bohrkanäle der Profile sind für das Einschneiden von Gewinden sowie das Einbringen eines Gewindeeinsatzes oder Helicoils ausgelegt.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert
- Querschnitt [mm]
-
25 x 50
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
1,1
- Fläche A [m²]
-
407
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
2,05
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
9,44
- Widerstandsmoment um x-Achse Wx [cm³]
-
1,81
- Widerstandsmoment um y-Achse Wy [cm³]
-
3,77
- Gewicht
-
5,61 kg
Profildaten
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
