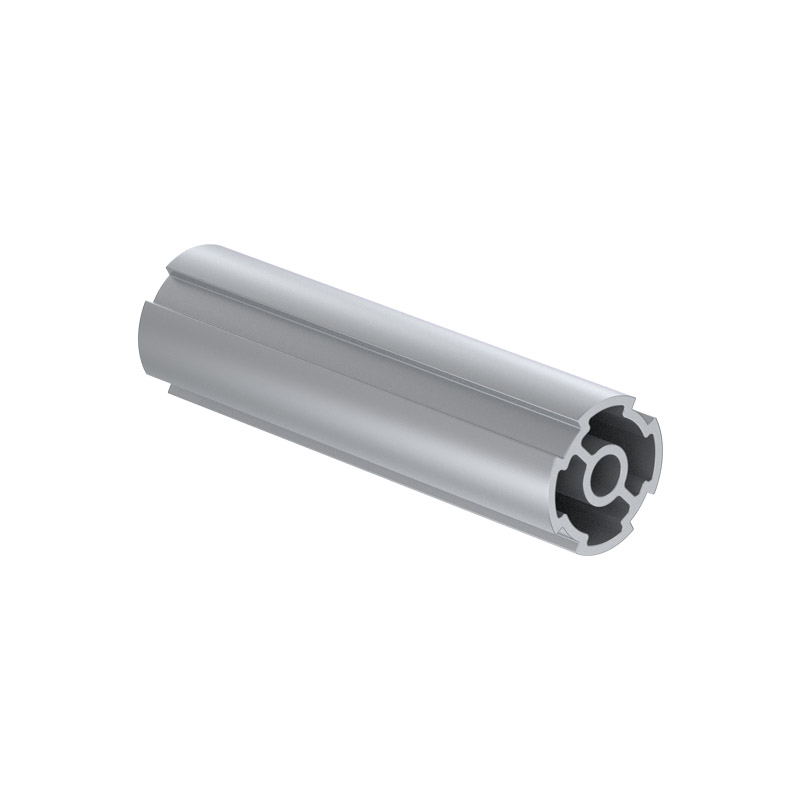

Aluprofil ø28 / mk 2279

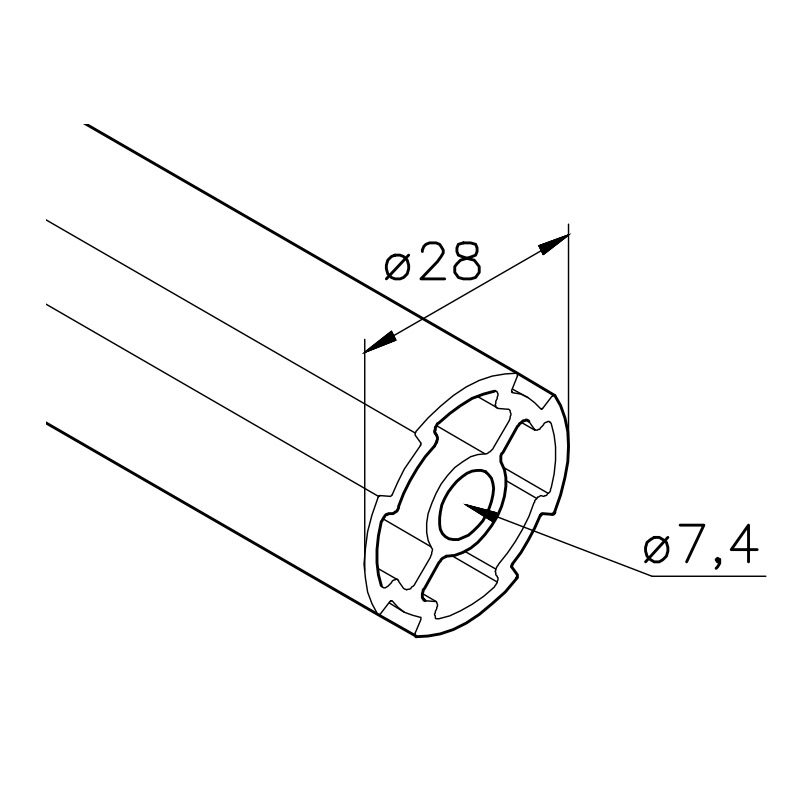

Das Konstruktionsprofil mk 2279 der Serie D28 ist ein Rundrohrprofil und hat einen Durchmesser von 28 mm. Es verfügt über 4 flache, hinterschnittene Längsstegen für eine formschlüssige und stabile Montage mit den Verbindungselementen der Serie D28. Der mittige Bohrkanal von ø7,4 mm mit Verstrebungen bietet neben hohen Trägheits- & Widerstandsmomenten, die Freiheit, ohne Gewindeeinsätze  eine gewindegebundene Verbindung zu realisieren.

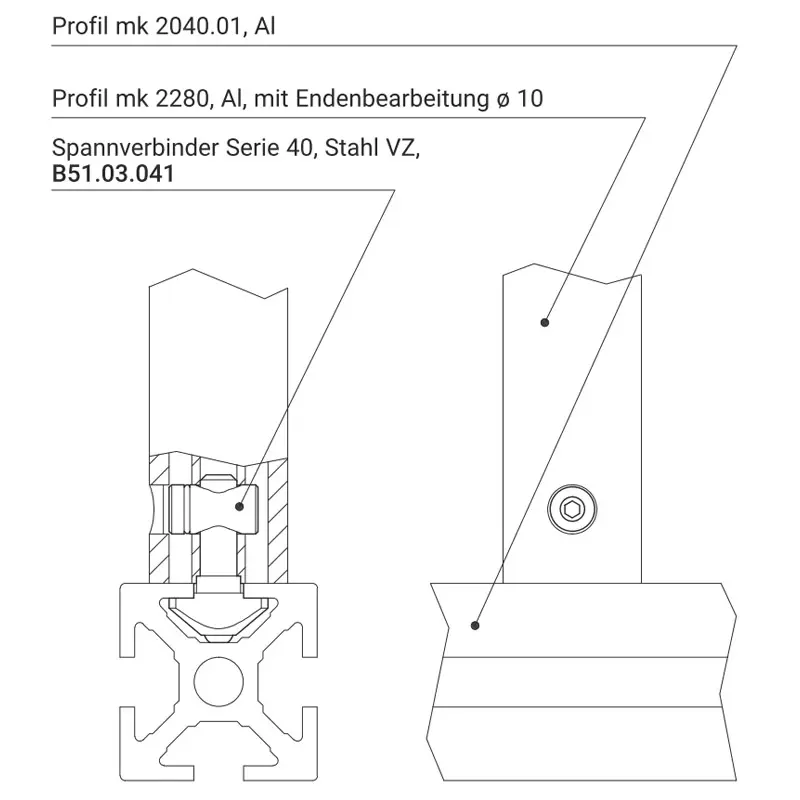

Das Rundrohrsystem D28 ist kompatibel zur Profilserie 40 von mk und bietet somit die Möglichkeit der Kombination von eckigen und runden Querschnitten. Das verbindet die Vorteile beider Serien und sorgt für hohe Stabilität und Vielfältigkeit bei gleichzeitiger Gewichts- und Kosteneinsparung.

Zudem lässt sich das System mit Rundrohrkomponenten der Marktbegleiter kombinieren, wodurch eine Erweiterung bestehender Konstruktionen problemlos möglich ist. Dabei sind der Funktionsumfang und die Steifigkeit dank des innovativen Profilquerschnitts teilweise umfangreicher.

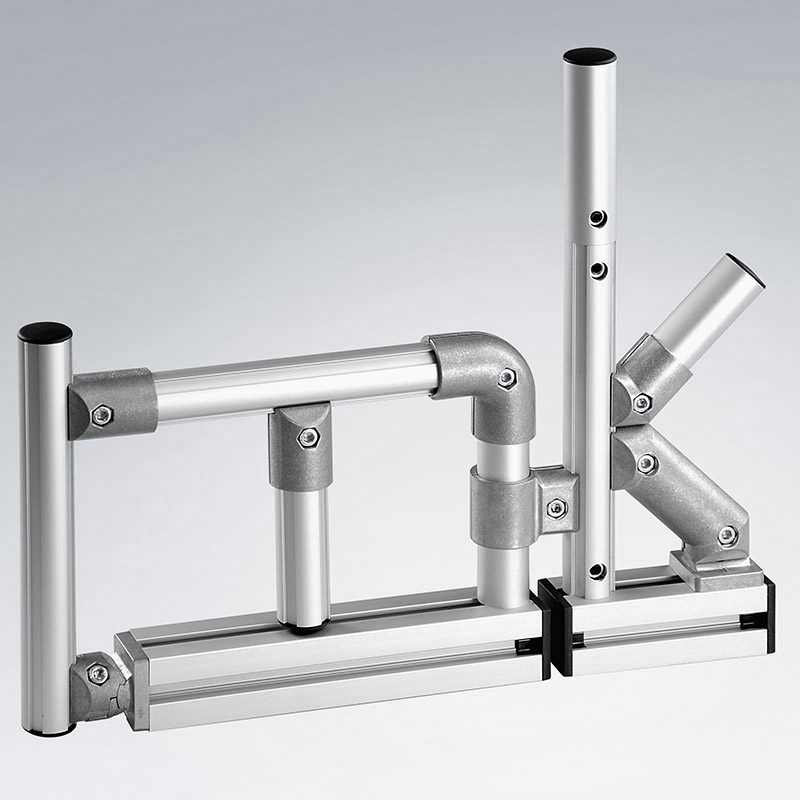

Die klassischen Einsatzgebiete der Serie D28 sind Arbeitsplätze, Portalaufbauten, Bereitstellwagen, Regale, Maschinengestelle und Geländer. Die richtige Auswahl des Profils ist aber abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design.

Technische Daten

Profilserie

Serie D28

Material

Aluminium (AlMgSi 0,5 F25), eloxiert

Querschnitt [mm]

ø 28

Lagerlänge [mm]

5100

Masse m [kg/m]

0,63

Flächenträgheitsmoment um x-Achse Ix [cm⁴]

1,44

Flächenträgheitsmoment um y-Achse Iy [cm⁴]

1,32

Widerstandsmoment um x-Achse Wx [cm³]

1,07

Widerstandsmoment um y-Achse Wy [cm³]

0,99

Polarer Widerstandsmoment Wp [cm³]

0

Gewicht

3,213 kg
