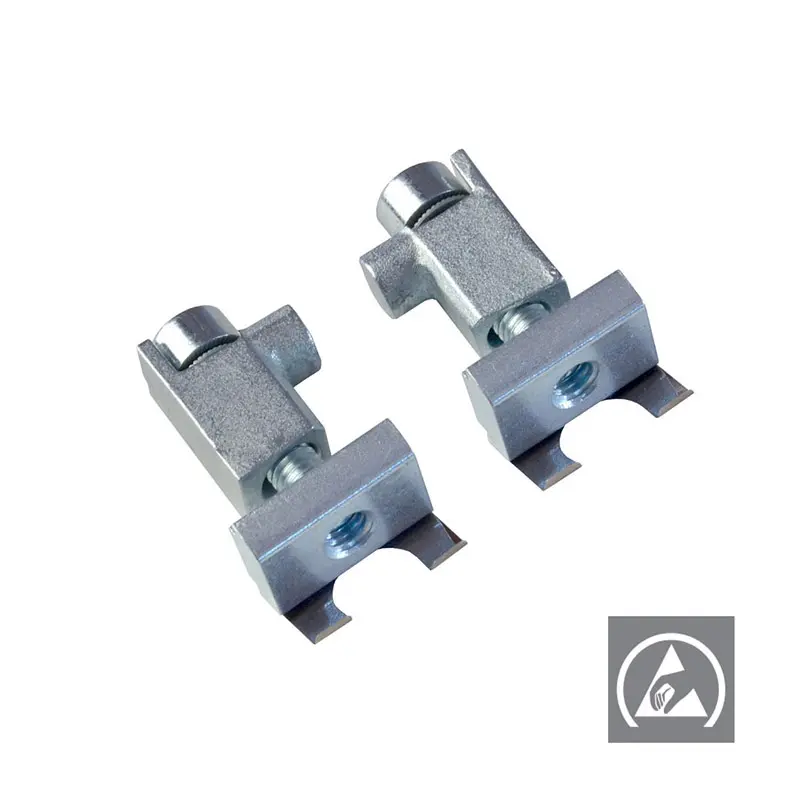

Spannklaue

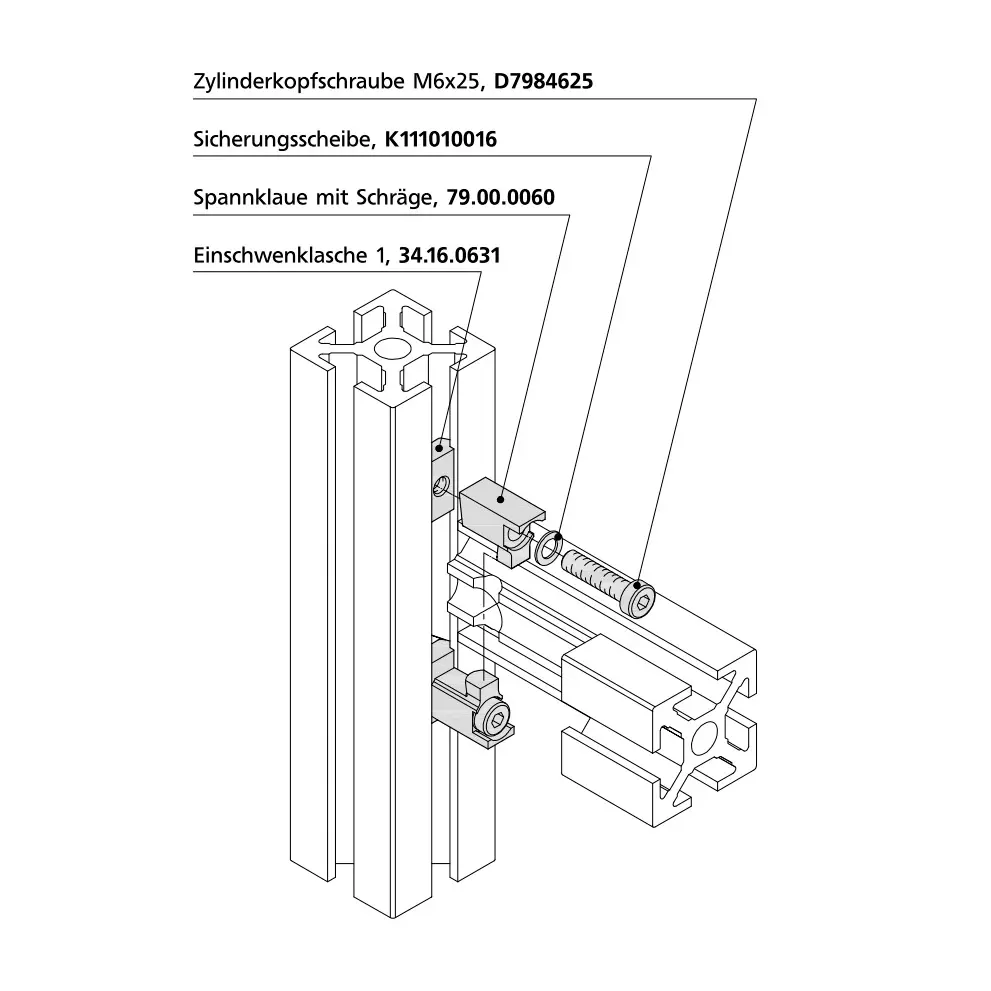

Die Spannklaue aus verzinktem Stahl ist eine vielseitig einsetzbare und geschütze Verbindung für die Serie 40 und 50. Sie bietet die Möglichkeit, Profile nachträglich zu montieren und zu verschieben. Durch das einfache Festziehen der Schraube in der Nut, können auch nach Fertigstellung einer Profilkonstruktion weitere Profile angeschlossen werden, wenn sich die Gegebenheiten vor Ort ändern. Für die Verbindung wird die Standard-Endenbearbeitung mit der Bohrung ø10 mm und dem Rahmenabstand 15 mm benötigt.

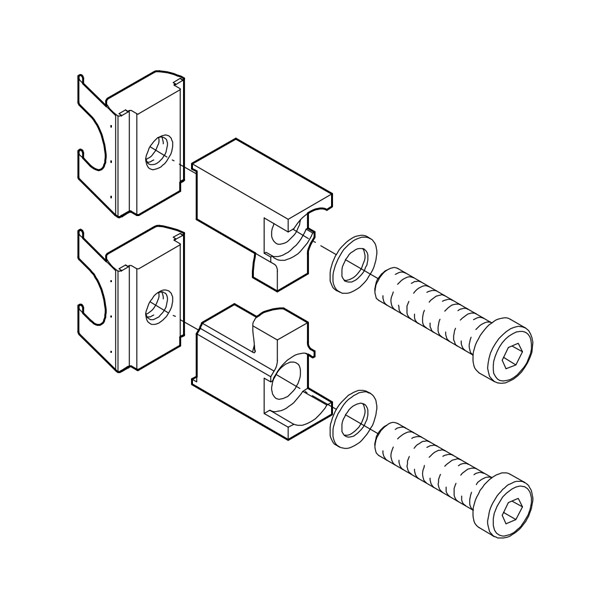

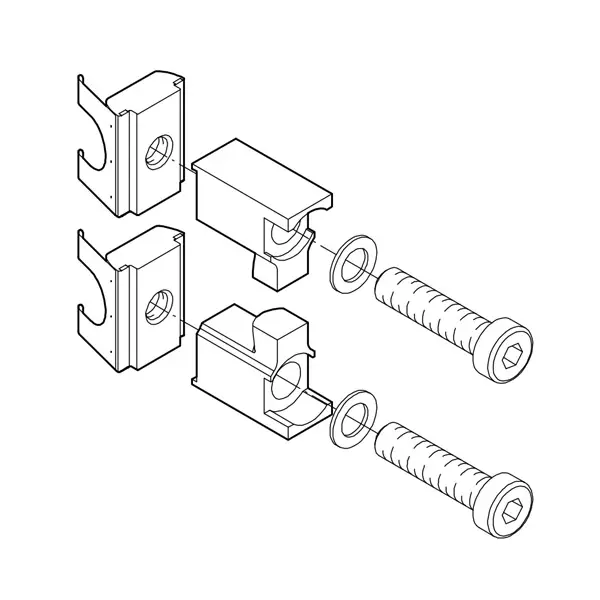

Das Set umfasst neben dem Verbinder zusätzlich 2 Einschwenklaschen M6 (34.16.0631), 2 Zylinderkopfschrauben M6x25 (D7984625) und 2 Sicherungsscheiben M6 (K111010016).

Technische Daten

Profilserie

Serie 40 / Serie 50

Nut [mm]

10

Material

Stahl, verzinkt

Abmessungen [mm]

40 x 29 x 15

Gewinde [mm]

M6

Gewicht [kg]

0,079

Gewicht

0,066 kg
